반도체 패키징은 칩의 “최종 포장”처럼 보일 수 있지만, 실제로는 신뢰성, 성능 및 장기적인 생산량을 결정하는 매우 중요한 단계 중 하나입니다. 그리고 여기서 핵심은 바로 열 관리입니다.

와이어 접합, 언더필 경화, 에폭시 성형 등 어떤 공정이든 온도 제어는 성공 여부를 좌우합니다. 바로 이 부분에서 반도체 칠러가 중요한 역할을 합니다. 칠러는 주목받지는 못하지만, 칠러 없이는 대부분의 최신 패키징 라인이 일정한 생산량을 유지하기 어려울 것입니다.

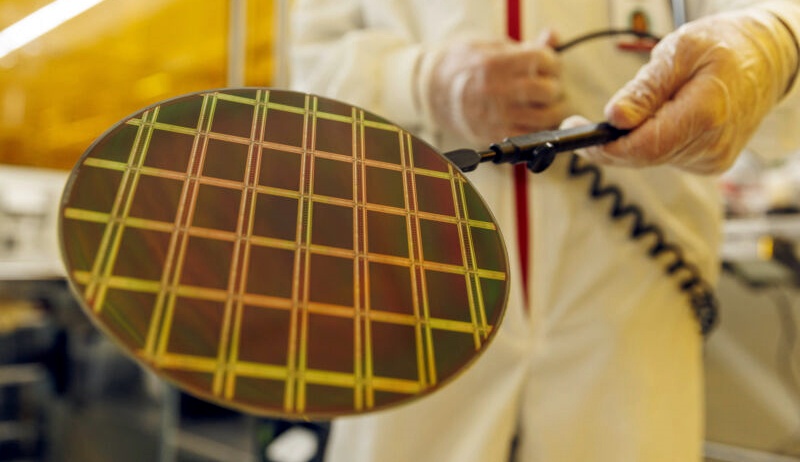

반도체 패키징이란 무엇인가

---

반도체 패키징은 베어 실리콘 다이를 회로 기판에 장착할 수 있는 기능성 칩으로 만드는 단계입니다. 웨이퍼와 외부 세계를 연결하는 전기적 연결을 만드는 동시에 보호 하우징을 구축하는 과정이라고 생각하면 됩니다.

•패키징은 다음과 같은 다양한 공정을 포함합니다.
•다이 접착 – 접착제 또는 솔더를 사용하여 칩을 기판에 부착
•와이어 본딩 또는 플립칩 – 전기적 연결
•캡슐화 및 성형 – 칩을 보호 재료로 덮음
•최종 테스트 및 번인 – 장치가 스트레스 상황에서도 제대로 작동하는지 확인

이러한 모든 단계는 정밀한 온도 조건에 의존합니다. 온도가 너무 높으면 재료가 팽창하거나 변형되거나 균열이 발생할 수 있습니다. 반대로 온도가 너무 낮으면 접착제가 제대로 경화되지 않아 접착 강도가 떨어집니다. 이것이 바로 반도체 제조 공장()이 환경 제어 시스템에 막대한 투자를 하는 이유입니다. 패키징은 단순히 칩을 “밀봉”하는 것이 아니라 미세한 수준에서 에너지 전달을 제어하는 ​​것입니다.

반도체 패키징의 온도 관련 문제점

---

포장 엔지니어에게 밤잠을 설치게 하는 고민이 무엇인지 물어보면, 아마도 “열 관리”라는 대답이 나올 가능성이 높습니다. 열은 예상치 못한 방식으로 나타나기 때문입니다.

다이 어태치

예를 들어 다이 접착을 생각해 보세요. 에폭시 접착제로 칩을 접착하는 것은 간단해 보이지만, 이 접착제는 매우 특정한 온도 프로파일을 가지고 있습니다. 가열이 고르지 않으면 접착 부위 내부에 미세한 기포가 생깁니다. 이러한 기포는 실제 작동 중에 칩이 가열될 때 고장 지점이 됩니다.

와이어 본딩

와이어 본딩 또한 섬세한 공정입니다. 금이나 구리 와이어를 알루미늄 패드에 접합할 때, 접합면에 적절한 열이 가해져야 안정적인 접합이 이루어집니다. 열이 너무 많으면 접합 패드가 떨어져 나가고, 너무 적으면 열 순환 과정에서 접합이 유지되지 않습니다.

플립칩 패키징

플립칩 패키징은 더욱 복잡한 문제를 야기합니다. 리플로우 솔더 범프는 가열 및 냉각 속도 모두에 매우 민감합니다. 너무 빨리 냉각되면 범프에 응력이 축적될 수 있고, 너무 느리게 냉각되면 접합부가 고르지 않게 될 수 있습니다.

성형 및 캡슐화

그리고 성형 및 캡슐화 공정이 있습니다. 에폭시 수지는 발열 반응을 통해 경화됩니다. 경화되면서 열을 방출하는데, 이 열이 충분히 빨리 제거되지 않으면 수지가 고르지 않게 경화되어 내부 응력이 발생하고 포장이 휘어집니다. 포장이 아주 조금만 휘어져도 나중에 회로 기판에 제대로 장착되지 않을 수 있습니다.

이러한 문제점들 때문에 포장 시설에는 훨씬 더 정밀한 장비, 즉 액체 온도를 24시간 내내 소수점 이하까지 일정하게 유지할 수 있는 장비가 필요합니다.

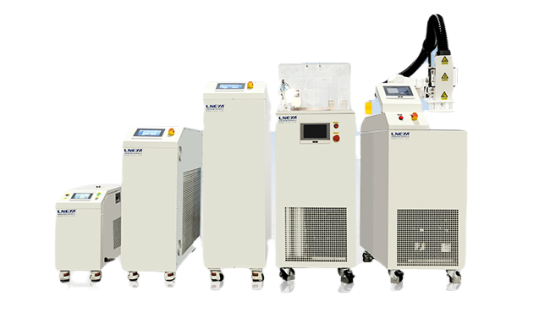

반도체 패키징에 냉각기가 필수적인 이유는 무엇일까요?

---

반도체 냉각기의 진가가 드러나는 부분이 바로 여기입니다. 단순히 “냉각”하는 기능에 그치지 않고, 여러 패키징 단계에 걸쳐 정밀하고 반복 가능하며 신뢰할 수 있는 온도 제어를 제공합니다.

다이 접착을 위한 안정적인 온도

실버 에폭시나 솔더를 사용한 다이 접착 과정에서, 접합 단계는 일정한 온도 조건을 유지해야 합니다. 반도체 칠러는 접착제가 적절한 속도와 균일성으로 경화되도록 보장합니다.

이를 통해 기포 발생 위험을 줄이고 장기적인 소자 신뢰성을 향상시킬 수 있습니다. 특히 고출력 칩의 경우, 다이 접착 품질이 열 저항에 직접적인 영향을 미치기 때문에 칠러의 역할은 더욱 중요합니다.

와이어 본딩 및 플립칩 공정의 정밀도

납땜 장비는 아주 작은 온도 변화에도 민감합니다. 스핀들, 본딩 모세관, 스테이지는 모두 가열되면 팽창합니다. 칠러는 냉각수 또는 스테이지 액체를 안정적인 온도로 유지함으로써 이러한 온도 변화를 방지합니다. 플립칩 반도체 공정에서 칠러는 리플로우 프로파일을 조절하고 솔더 접합부의 균열을 방지하는 냉각 속도를 유지합니다.

성형 및 캡슐화 과정 중 냉각

성형 공정에서 칠러는 에폭시 경화 과정에서 발생하는 과도한 열을 제거합니다. 정확한 냉각이 이루어지지 않으면 포장이 변형되거나 내부에 균열이 발생할 수 있습니다. 칠러를 사용하면 냉각 단계를 예측 가능하고 반복 가능하게 만들어 금형 프레스의 작동 속도를 높이고 일관성을 유지할 수 있습니다. 이는 사이클 시간을 단축할 뿐만 아니라 포장의 평탄도 또한 향상시킵니다.

신뢰성 테스트 지원

칩은 패키징 후 열 순환, 번인 또는 습도 편향 테스트와 같은 신뢰성 테스트를 거칩니다. 이러한 테스트 중 상당수는 급격한 온도 변화를 필요로 합니다. 칠러는 열 챔버와 통합되어 안정적이고 반복 가능한 조건을 제공함으로써 테스트 결과가 실제 제품 성능을 반영하도록 보장합니다.

신뢰할 수 있는 반도체 냉각기에 투자하세요

---

열은 필수적이면서도 위험합니다. 열은 접합과 경화를 가능하게 하지만, 제대로 제어되지 않으면 수율을 저하시킬 수 있습니다. 반도체 냉각기는 반도체 제조 시설(팹)에 이러한 균형을 유지하는 데 필요한 안정성을 제공합니다.

냉각기는 다이 접합을 안정화하고, 접합의 정밀도를 유지하며, 성형 공정에서 발생하는 열을 제거하고, 중요한 신뢰성 테스트를 지원합니다. 뿐만 아니라, 웨이퍼와 장비에 대한 투자를 보호하고 숨겨진 결함 없이 제품을 시장에 출시할 수 있도록 도와줍니다.
