냉각기
수냉식 냉각기, 공냉식 냉각기, 오일 냉각기
저온, 고온, 실온

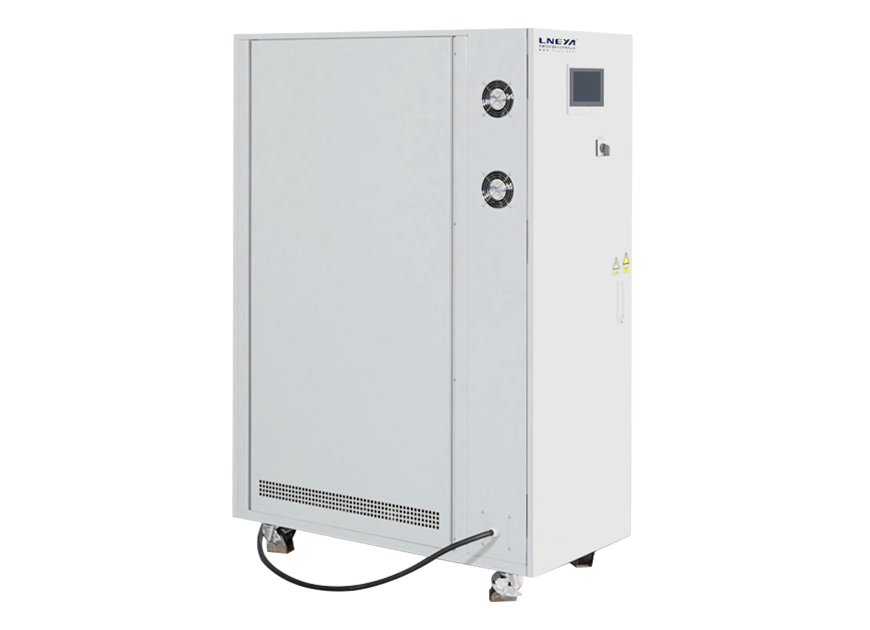

단일 유체 극저온 냉각기, 냉각 온도 범위 -150 ℃ ~ 35 ℃, 빠른 냉각 속도, 안전하고 신뢰할 수있는 액체의 급속 냉동에 사용되며 석유 화학, 의료, 제약, 생화학, 동결 건조, 제약, 군사 산업 등과 같은 첨단 산업에서 널리 사용됩니다.
기본 구조
산업용 냉각기는 압축기, 응축기, 증발기, 팽창 밸브 등과 같은 액세서리로 구성됩니다.
- 압축기: 산업용 냉각기 시스템에서 컴프레서는 냉동을 보장하는 동력입니다. 컴프레서는 시스템에서 냉매의 압력을 높여 냉매가 냉장 시스템에서 순환하여 냉장 목적을 달성할 수 있도록 하는 데 사용됩니다.
- 콘덴서: 냉동 시스템의 고온 고압 프레온은 압축기에서 나온 후 응축기로 들어가 많은 양의 열을 냉각 매체로 방출한 다음 냉각 및 액화됩니다.
- 증발기: 냉동 시스템의 프레온 액체가 스로틀링을 위해 팽창 밸브로 들어가 증발기로 보내지면 증발 과정에 속합니다. 이 시점에서 냉동 및 냉각 효과를 얻기 위해 많은 양의 열을 흡수하여 원자가와 질량 온도를 점차적으로 낮춰야 합니다.
- 확장 밸브: 산업용 냉각기의 냉매 시스템 흐름도를 보면 응축기 출구와 증발기 입구 사이에 열팽창 밸브라는 작은 부분이 있습니다. 이 밸브는 냉매의 응축 압력을 증발 압력으로 낮추는 데 사용되는 스로틀 및 감압 부품입니다. 따라서 냉동 시스템에서 그 역할이 매우 중요합니다. 냉동 컴프레서, 증발기 및 콘덴서에 연결됩니다. 냉동 시스템의 4대 구성 요소라고도 합니다.
- 기타 첨부 파일: 건조 필터와 고압 및 저압 컨트롤러를 포함합니다. 건조 필터는 분리할 수 없습니다. 내부 구조는 분자 체 구조를 채택하여 파이프 라인에서 소량의 불순물과 물을 제거하여 시스템을 정화 할 수 있습니다. 고압 및 저압 컨트롤러는 냉동 시스템에서 보호 역할을 합니다.
장비의 장점
- 온도 범위는 -150 ℃ ~ 35 ℃로 다양한 온도에 맞출 수 있습니다;
- 2차 과냉각 기술을 채택하여 냉장이 빠르고 냉장 온도가 낮습니다;
- 수입 브랜드의 반 밀폐형 피스톤 압축기, 반 밀폐형 피스톤 2단 압축기 및 반 밀폐형 스크류 압축기를 채택했습니다;
- 증발기는 부피가 작고 효율이 높은 고출력 판형 열교환기를 사용합니다;
- 수입 콜드 컨트롤 전체 세트(댄포스 압력 컨트롤러, 밸런스 밸브, 팽창 밸브, 솔레노이드 밸브 건조 필터, 에머슨 오일 분리기, ALCO 사이트 글라스, 단방향 밸브 등)를 채택했습니다;
- 장치의 냉각수 회로는 중간 열교환기를 채택하여 시스템의 신뢰성과 안전성을 크게 향상시킵니다. 제어 정확도가 높은 댄포스 전자식 팽창 밸브가 사용됩니다;
- 지멘스 PLCS7-200/300, LNEYA 터치 스크린 디스플레이, 자동 제어 작동을 채택하고 온도 곡선 표시, 온도 기록 USB 내보내기 및 오류 경보 기록 기능을 갖추고 있습니다;
- 대형 냉장 장치는 작동을 위한 이코노마이저와 제어용 전자식 팽창 밸브가 결합된 반밀폐형 스크류 컴프레서를 채택하여 고효율과 에너지 절약을 보장합니다;
- 전체 기계 설치는 공장에서 테스트가 완료되었으며, 사용자는 냉매 파이프와 냉각수 파이프만 설치하면 작동을 시작할 수 있습니다;
- 공장 테스트: 각 냉장 장치는 공장에서 12시간 이상 부하 테스트를 거쳐야 합니다;
냉각기 모델(사용자 지정 지원)
저온 냉각기 (냉장 서큘레이터)
온도 제어 범위: -120 ℃ ~ +30 ℃
애플리케이션: 다양한 원자로, 증류 또는 추출 시스템, 실험실, 연구 기관, 화학, 제약, 석유화학, 생화학, 의료, 병원, 연구 개발 작업장, 반도체 테스트, 항공우주, 생물학 및 기타 산업 분야.
온도 범위 | LX -25℃~30℃ | LT -45℃~30℃ | LT -60℃~-20℃ | LT -80℃~-20℃ | LT -115℃~-60℃ |
냉각 용량 | 최대 38kW | 최대 12kW | 최대 7.2kW | 최대 7.2kW | 최대 8.6kW |
온도 범위 | LC -25°C ~ 5°C | LJ -45°C~ -10°C | LN -60°C~ -10°C | LD -80°C~ -30°C | CDLJ -110°C~ -50°C | SLJ -110℃~-150℃ |
냉장 용량 | 최대 360kW | 최대 360kW | 최대 360kW | 최대 270kW | 최대 180kW | 최대 11kW |
상온 냉각기 (재순환 냉각기)
온도 제어 범위: +5 ℃ ~ +50 ℃
애플리케이션: 다양한 원자로, 증류 또는 추출 시스템, 실험실, 연구 기관, 화학, 제약, 석유화학, 생화학, 의료, 병원, 연구 개발 작업장, 반도체 테스트, 항공우주, 생물학 및 기타 산업 분야.
온도 범위 | FL-800 | FL 5℃~35℃ |
냉각 용량 | 최대 0.9kW | 최대 50kW |
직접 냉각식 냉각기
온도 제어 범위: -120 ℃ ~ -10 ℃
냉동 시스템의 냉매는 열교환을 위해 대상 제어 요소(열교환기)로 직접 출력 및 증발하여 대상 제어 대상을 냉각합니다. 일반적으로 열교환기로 운반되는 유체(가스)에 비해 열교환 용량이 5배 이상 높기 때문에 열교환 면적이 작고 열교환 용량이 큰 응용 분야에 특히 적합합니다. 또한 냉매를 집열기에 직접 통과시켜 증발시키고 집열기의 표면 응축 효과를 통해 공간 내 가스를 빠르게 포집하여 가스 포집으로도 사용할 수 있습니다.
온도 범위 | ZLJ -40℃ ~ -10℃ | ZLJ -80℃ ~ -35℃ | ZLJ -120℃ ~ -90℃ |
냉장 용량 | 최대 8마력 | 최대 16마력 | 최대 135마력 |
직접 극저온 냉각기
온도 제어 범위: -150℃ ~ -110℃
적용 원리: 오일 확산 펌프가 사용되는 고진공 환경에서는 일정량의 잔류 가스가 존재하며, 그 중 80% 이상이 수증기입니다. 유증기 및 기타 고비등 증기이지만 잔류 가스를 제거하는 능력이 낮고 시간이 길며 모든 잔류 가스는 제품의 생산 및 품질에 영향을 미치는 공작물 오염원이기도 합니다.
온도 범위 | SLJ -150°C~-110°C |
냉장 용량 | 최대 11kW |
기타 인기 제품
동적 온도 제어 시스템
온도 제어 :-120℃~350℃
Control Temperature Control Flow Systems(Vehicle/Battery Pack Test)
온도 제어: -40℃~100℃
냉각 난방 시스템(반도체 생산)
온도 제어: -85℃~250℃
냉각기 유형
공랭식/냉각식 Chiller
- 냉각탑에 연결할 필요가 없으며 불순물 함량이 낮은 환경에 적합합니다. 냉각수 타워에 불순물이 쉽게 섞일 수 있고 먼지로 인해 냉각수 순환 회로가 막혀 냉각 용량이 감소할 수 있습니다.
- 공냉식 냉각기는 수질이 좋지 않은 지역에 가장 적합하며 냉수탑과 같은 다른 액세서리를 절약할 수 있습니다.
- 대용량 콘덴서를 사용하면 더 쉽고 편리하게 작동할 수 있습니다.
- 설치 공간이 크게 줄어들어 설치가 매우 편리합니다.
- 공냉식 냉각기는 상부 공기 배출구 설계를 채택하고 있습니다.
- Chilled water return
- 증발기
- 압축기
- Pressure controller
- 수냉식 콘덴서
- Filter
- 확장 밸브
- Water tank
- 펌프
- Freezing water outlet
- Air cooled condenser
- Reservoir
- Filter
Water Cooling/Cooled Chiller
- 박스형 증발기에는 자동 물 보충 장치가 장착되어 있어 설치 및 유지 관리가 쉽고 온도차가 크거나 유량이 적은 특수한 경우에 적합합니다.
- 수냉식 콘덴서는 방열 용량이 큰 최신 고효율 외부 나사산 구리 파이프를 채택했습니다. 최신 CAD/CAM 가공 기술을 채택하고 CNC 머시닝 센터와 협력하여 제조되어 컴팩트한 구조, 고효율 및 에너지 절약이 가능합니다.
- 산업용 냉각기 장치 구성: 마이크로 컨트롤러 제어 시스템, 내장형 컴프레서 드라이어 필터 및 팽창 밸브, 유지보수 수동 밸브 인터페이스 및 기타 장치가 장착되어 있어 기계의 안정적이고 안전한 작동과 편리한 유지보수를 보장합니다.
- 산업용 냉동기 장치의 다기능 조작 패널에는 전류계, 제어 시스템 퓨즈, 컴프레서 온/오프 버튼, 워터 펌프 온/오프 버튼, 전자 온도 컨트롤러, 각종 안전 및 보안 고장 표시등, 장치 시동 및 작동 표시등이 장착되어 있어 조작과 사용이 간편합니다.
- Chilled water return
- 증발기
- 압축기
- Pressure controller
- 수냉식 콘덴서
- Filter
- 확장 밸브
- Water tank
- 펌프
- Freezing water outlet
애플리케이션
- 플라스틱 산업: 다양한 플라스틱 과립 금형의 온도를 정밀하게 제어하고 맥주 성형 사이클 시간을 단축하며 안정적인 제품 품질을 보장합니다.
- 전자 산업: 생산 라인에서 전자 부품의 분자식을 안정화하고 전자 부품의 표준 속도를 개선하며 초음파 세척 분야에 적용하고 값 비싼 세제 증발 및 증발로 인한 손상을 합리적으로 방지합니다.
- 전기 도금 분야: 전기 도금 온도 제어, 전기 도금 부품의 상대 밀도 및 부드러움 개선, 전기 도금 주기 단축, 생산성 향상 및 제품 품질 개선.
- 기계 공학: 증기 압력 시스템 소프트웨어의 작동 압력과 오일 온도를 제어하고, 수온과 증기 압력을 안정화하며, 오일 사용 시간을 늘리고, 기계 장비의 윤활 효율을 개선하고, 마모를 줄입니다.
- 엔지니어링 건설 산업 생산: 콘크리트에 동결수를 제공하고, 콘크리트의 분자식을 엔지니어링 건설의 주요 목적에 적합하게 만들고, 콘크리트의 강도와 연성을 합리적으로 개선합니다.
- 진공 코팅: 진공 코팅 기계의 온도를 제어하여 도금된 부품의 고품질을 보장합니다.
- 화학 및 제약 산업: 의료 산업에서 핵심은 모발 알코올 약물의 온도를 제어하는 것입니다. 제약 제조 기업은 냉각기 장비를 유연하게 사용하고, 냉각기의 장점을 최대한 활용하고, 기술 혁신을 강화하고, 냉각기의 비용 효율성을 개선하고, 제약 산업의 프로젝트에 더 나은 서비스를 제공해야 합니다.
- 레이저 산업: 레이저 마킹기, 레이저 조각기, 레이저 용접기, 레이저 잉크젯 프린터, 레이저 절단기 및 기타 레이저 가공 장비에 사용되며 레이저 장비의 정상적인 작동을 보장하기 위해 레이저 장비에 필요한 온도를 정확하게 제어합니다.
