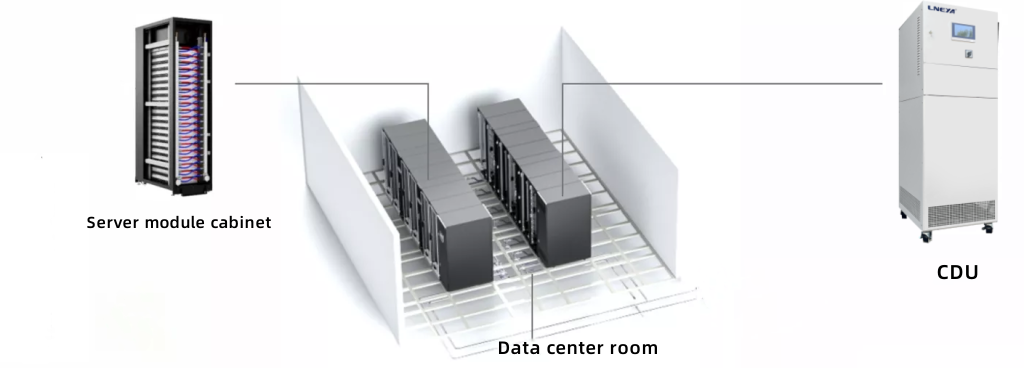

CDU liquid cooling chiller for data center and servers

Data center Liquid Cooling Chiller 用于数据中心/服务器冷却

For Servers Cooling/Rack Cooling

CDU는 데이터센터의 주류 열 솔루션이 될 것입니다. 일반적으로 라디에이터, 팬, 공조 장치 등을 갖춘 냉각 시스템은 300W 이상의 CPU에는 불충분한 것으로 간주됩니다. 300~1000W 고출력 CPU의 정상적인 작동을 지속하고 컴퓨팅 및 처리 효율을 개선하려면 CDU를 통해 열을 적절히 처리해야 합니다.

공랭식 장치에 비해 전력 소비가 적고 액체 냉각 매체의 손실이 적다는 것이 CDU의 가장 큰 장점입니다.

냉장 시스템의 에너지 소비량 줄이기

액체 냉각판 열교환기를 사용하여 서버 내부의 주요 열원을 냉각하고 공냉 시스템 사용을 줄이세요.

액체 냉각식 CDU는 서버 가열 부품과 직접 접촉하는 냉각판의 냉각수 순환을 제공합니다.

당사의 냉각수 분배 장치는 액체 대 액체 타입으로 과거 냉각수의 높은 손실 비율을 크게 줄이고 안전성과 신뢰성이 높다고 할 수 있습니다.

장비 유형

Cold Plate Liquid Cooling

Air-liquid structure

최대 15KW의 열 방출

Cabinet Liquid Cooling

Liquid cooling cycle

최대 300KW의 열 방출

ZLFQ 시리즈 온도 정확도 ±0.2℃

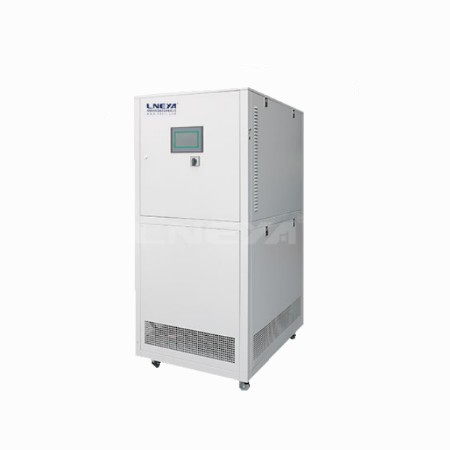

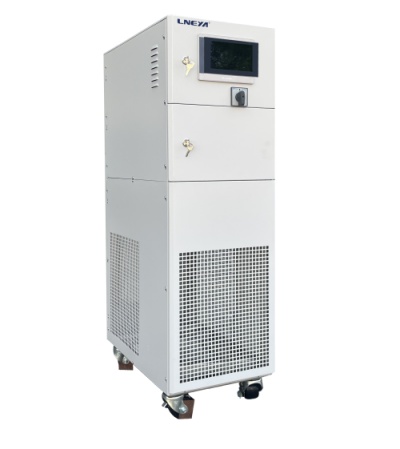

냉각판 액체 냉각 CDU-15kW

모델	ZLFQ-15	ZLFQ-25		ZLFQ-50		ZLFQ-75		ZLFQ-100			ZLFQ-150
온도 범위	냉각수 온도+5℃~35℃
냉각수	5℃~30℃ 냉각수 흐름을 제어하기 위해 지멘스/허니웰 조절 밸브 채택
온도 제어 정확도	±0.2℃							±0.5℃
흐름 제어	10~25L/min	25~50L/min		40~110L/min		70~150L/min		150~250L/min			200~400L/min
	유량 제어는 주파수 변환기에 의해 조정되며, 정밀도는 ±0.3L/min입니다.
냉각 용량 (최대)	15kW		25kW		50kW		75kW		100kW	150kW
저장 용량	15L		30L		60L		100L		150L	200L
소금물	물, 실리콘 오일, 불소화 액체, 에틸렌글리콜 수용액 등이 있습니다.
컨트롤러	PLC, 퍼지 PID 제어 알고리즘, 캐스케이드 제어 알고리즘 포함
온도 제어	캐스케이드 제어 알고리즘을 사용한 열전달 매체 출구 온도 제어 모드
계약서	이더넷 인터페이스 TCP/IP 프로토콜 RS485 인터페이스 모드버스 RTU 프로토콜
기기 내부 온도 피드백	장비 열전달 매체 출구 온도, 매체 입구 온도, 냉각수 온도
탱크 레벨	압력 센서 감지, 냉각수 압력 감지 가져오기 및 내보내기
중간 파이프라인	SUS304
열교환기	판형 열교환기, 특별 주의: 깨끗한 공장 용수 사용 필요
조작 패널	LNEYA 맞춤형 7인치 컬러 터치 스크린, 온도 곡선 디스플레이\EXCEL 데이터 내보내기
보안	자가 진단 기능, 위상 시퀀스 및 위상 고장 보호기, 압력 보호, 과부하 릴레이, 열 보호 장치 및 기타 안전 보호 기능을 갖추고 있습니다.
인/아웃 인터페이스 크기	ZG3/4		ZG1		ZG1		DN32		DN40	DN50
냉각수 인터페이스	ZG3/4		ZG1		DN40		DN50		DN50	DN65
냉각 방법	수냉식, 공장 수온이 장비에서 제공하는 최소 온도보다 3°C 이상 낮고 수온 변동이 ≤3°C입니다.
냉각수 흐름 7～20℃	2.5m³/h		4m³/h		8m³/h		13m³/h		17m³/h	25m³/h
전원 380V 50HZ	1kW		1.5kW		3kW		4kW		5kW	6kW
셸 재질	냉간 압연

ZLFQ 시리즈 온도 정확도 ±0.5℃

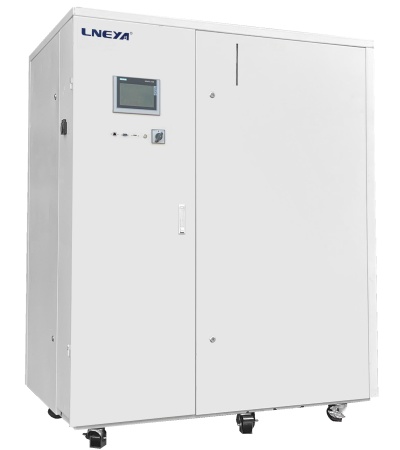

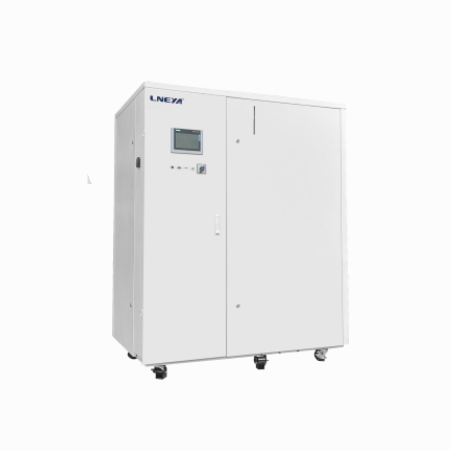

캐비닛형 수냉식 CDU-300kW

모델	ZLFQ-200	ZLFQ-250	ZLFQ-300	ZLFQ-400	ZLFQ-500
온도 범위	냉각수 온도+5℃~35℃
온도 제어 정확도	±0.5℃
흐름 제어	15～30m³/h	20～35m³/h	25～40m³/h	30～60m³/h	40～70m³/h
	주파수 변환기에 의해 유량 제어가 조정됩니다.
냉각 용량 (최대)	200kW	250kW	300kW	400kW	500kW
저장 용량	250L	300L	600L	1000L	1200L
냉각 방법	공장 서비스 용수와 염수 사이의 열 교환, 염수는 난방 장비에 냉각 용량을 제공합니다.
소금물	물, 실리콘 오일, 불소화 액체, 에틸렌글리콜 수용액 등이 있습니다.
컨트롤러	PLC, 퍼지 PID 제어 알고리즘, 캐스케이드 제어 알고리즘 포함
온도 제어	열전달 매체 출구 온도 제어 모드
계약서	이더넷 인터페이스 TCP/IP 프로토콜 RS485 인터페이스 모드버스 RTU 프로토콜
기기 내부 온도 피드백	장비 열전달 매체 출구 온도, 매체 입구 온도, 냉각수 온도
탱크 레벨	압력 센서 실시간 모니터링
중간 파이프라인	SUS304
시스템 압력	압력 센서를 사용하여 터치 스크린에 감지 및 표시하기
열교환기	판형 열교환기, 특별 주의: 깨끗한 공장 용수 사용 필요
조작 패널	LNEYA 맞춤형 7인치 컬러 터치 스크린, 온도 곡선 디스플레이\EXCEL 데이터 내보내기
보안	자가 진단 기능, 위상 시퀀스 및 위상 고장 보호기, 압력 보호, 과부하 릴레이, 열 보호 장치 및 기타 안전 보호 기능을 갖추고 있습니다.
인/아웃 인터페이스 크기	DN65	DN65	DN65	DN80	DN80
냉각수 인터페이스	DN80	DN80	DN100	DN100	DN125
냉각 방법	수냉식, 공장 수온이 장비에서 제공하는 최소 온도보다 3°C 이상 낮고 수온 변동이 ≤3°C입니다.

Are You Looking For Dater Center liquid Cooling Unit?

Which type meets your work situation?

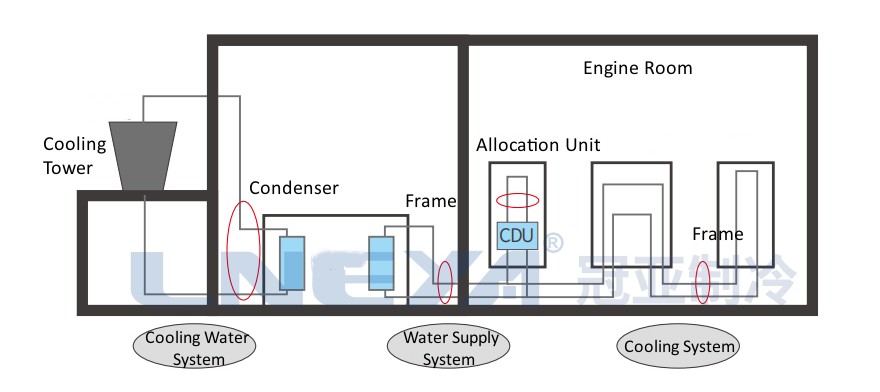

Working principle

Indirect contact liquid cooling system: heat is exchanged with the coolant inside the server in the heat exchanger outside the server through an intermediary fluid (such as fluorinated liquid), and then the intermediary fluid is transferred to the external cooling system.

냉각수가 장치에 유입되어 열전도성 매체와 열을 교환하여 열전도성 매체의 열을 빼앗아 미리 정해진 온도에 도달하여 사용할 수 있습니다. 시스템 압력, 온도 및 유량에 따라 주파수 변환을 자동으로 조정할 수 있습니다.

액체 냉각 열교환을 사용하여 주 열원을 냉각하고 공랭식 시스템 사용을 줄입니다. 액체 냉각 장비를 사용하여 발열체에 냉각액 순환을 제공함으로써 공기 열교환 프로세스가 절약되고 냉동 시스템의 에너지 소비가 크게 절약됩니다.

장비 외관

펑리우 구조
최대 12kW의 열 방출
PUE≤1.2
플러그인 프레임 디자인
열복도 및 냉복도 격리
방열량은 15kW에 달해 에지 컴퓨터실의 건설과 오래된 컴퓨터실의 변환을 신속하게 완료할 수 있습니다. 연간 OUE≤1.2, 열 교환은 10% 증가했습니다.

주로 사용되는 용도:

5G 기지국

인터넷 데이터 센터

전력 산업

슈퍼컴퓨팅 센터

금융 데이터 센터

게임 렌더링 산업

연구 기관

의료 산업
