ZLJ -40℃~-15℃
반도체 생산 공정을 위한 공랭식 냉각기- 압축기1.5마력~7마력
- 냉장R404A R507C R448
- 전력 범위380V 50HZ는 220V를 선택할 수 있습니다.
- 온도 정확도±0.5℃
제품 데이터 다운로드
반도체 생산 및 테스트 공정의 온도 제어
냉각기 직접 냉각 방식
여러 장치를 더 큰 캐비닛에 병합하여 여러 제어 요구 사항을 충족할 수 있습니다.
열교환 면적이 작고 열교환 용량이 큰 경우 사용
![](https://www.lneya.com/wp-content/uploads/2024/03/direct-cooling1.jpg)
구성 세부 정보
모델 | ZLJ-41.0 | ZLJ-41.5 | ZLJ-42 | ZLJ-43 | ZLJ-44 | ZLJ-46 | ZLJ-48 |
ZLJ-41.0W | ZLJ-41.5W | ZLJ-42W | ZLJ-43W | ZLJ-44W | ZLJ-46W | ZLJ-48W | |
온도 범위 | -40℃~-10℃ | ||||||
온도 제어 정확도 | 증발 온도 제어 ±0.5℃ | ||||||
스로틀링 방법 | 전자식 팽창 밸브 | ||||||
컨트롤러 | 지멘스 PLC | ||||||
기록 보기 | 7인치 터치 스크린, 온도, 시스템 압력 및 기타 정보 기록 | ||||||
주요 구성 요소 | 댄포스 필터 드라이어, 캐스터 솔레노이드 밸브, 존슨 컨트롤즈 압력 센서, EBM 팬(공냉식), 댄포스/에머슨 오일 분리기, | ||||||
압축기 | 세콥, 타이캉, 에머슨, 칼라일 | ||||||
냉매 | R404A 옵션 R507C R448 | ||||||
고온 냉각 | 150도 고온 직접 냉각 기술로 고온 작동 중 빠른 냉각 능력의 목표를 충족합니다. | ||||||
압축기 | 7/8HP | 1.5HP | 2HP | 3HP | 4HP | 6HP | 8HP |
전원 공급 장치 V | 220V 50HZ | 380V 50HZ 사용자 정의 가능 220V |
제품 설명
150℃의 고온에서 직접 냉각 기술을 탑재하여 고온 작동 시 빠른 냉각 능력 목표를 충족합니다.
이 제품은 냉동 시스템 내의 냉매를 대상 제어 요소(열교환기)로 직접 출력 및 증발시켜 열교환함으로써 대상 제어 대상을 냉각시킵니다. 열교환기로 운반되는 유체(가스)에 비해 열교환 용량이 일반적으로 5배 이상 높기 때문에 열교환기의 열교환 면적은 작지만 열교환 용량이 큰 응용 분야에 특히 적합합니다.
직접 냉각식 냉장고는 가스 포집으로도 사용할 수 있으며, 냉매가 트랩으로 직접 통과하여 증발하고 트랩 표면의 응축 효과를 통해 공간의 가스를 빠르게 포집합니다.
![](https://www.lneya.com/wp-content/uploads/2023/07/zlj01.jpg)

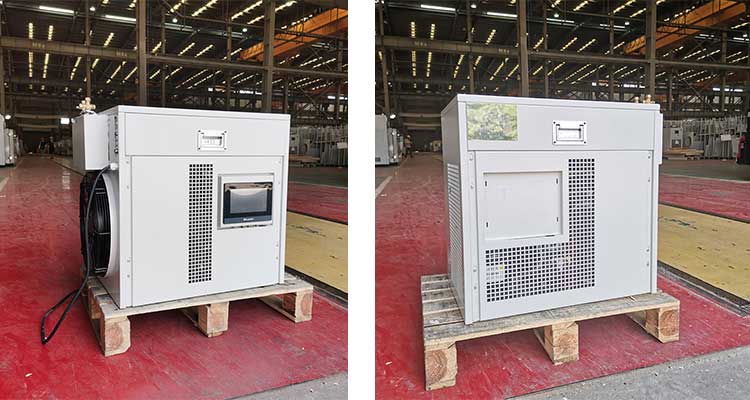

모양
![](https://www.lneya.com/wp-content/uploads/2023/07/zlj03-e1709607945587.jpg)

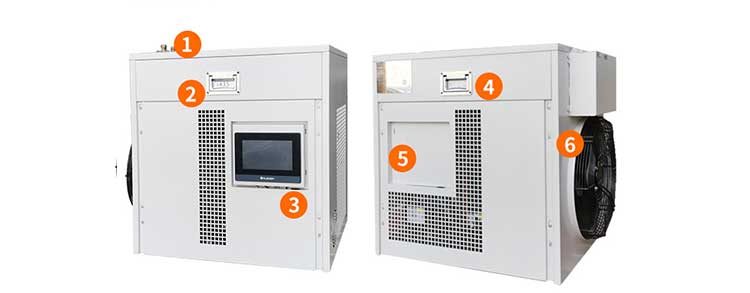

1. 냉매 인터페이스 2. 휴대용 손잡이
3. 터치 스크린 4. 휴대용 손잡이
5. 터치 스크린 카드 슬롯 6. 공기 배출구
![](https://www.lneya.com/wp-content/uploads/2024/03/zlj-02.png)

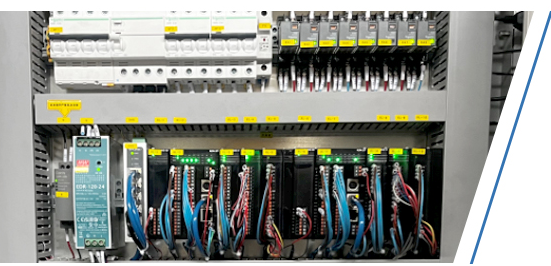

보안 보호
슈나이더 및 기타 브랜드의 잔류 전류 회로 차단기, 위상 시퀀스 차단기, 액체 레벨 보호기, 고전압 및 저전압 보호기, 고온 보호기 사용

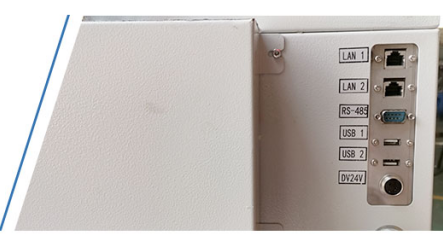

데이터 통신 인터페이스
표준 구성에는 PT100 1개, USB 인터페이스, RS485 통신 인터페이스가 포함됩니다. 이더넷 인터페이스뿐만 아니라 다양한 아날로그 인터페이스와 접점 신호를 선택할 수 있습니다.
![](https://www.lneya.com/wp-content/uploads/2024/03/zlj-01.png)
신청 절차
반도체 웨이퍼 공장의 에칭, 화학 기상 증착 및 물리적 기상 증착 공정에 광범위하게 적용 가능합니다.
![](https://www.lneya.com/wp-content/uploads/2024/03/zlj-application1.png)
웨이퍼 에칭
화학 기상 증착
물리적 기상 증착
![](https://www.lneya.com/wp-content/uploads/2024/03/zlj-application2.png)
ETCH
CVD
PVD
![](https://www.lneya.com/wp-content/uploads/2023/07/zlj02.jpg)

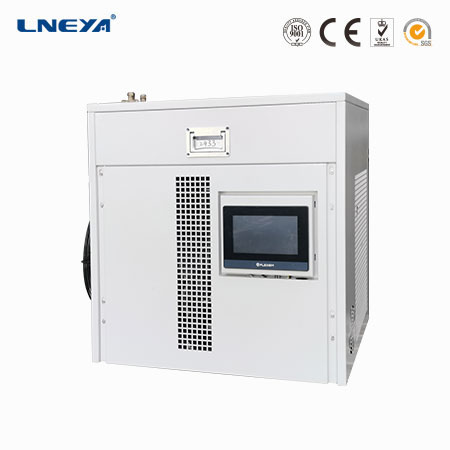

![직접 냉각 냉각기에 대한 메시지를 보내주세요.](https://www.lneya.com/wp-content/uploads/2024/03/direct-cooling1.jpg)
