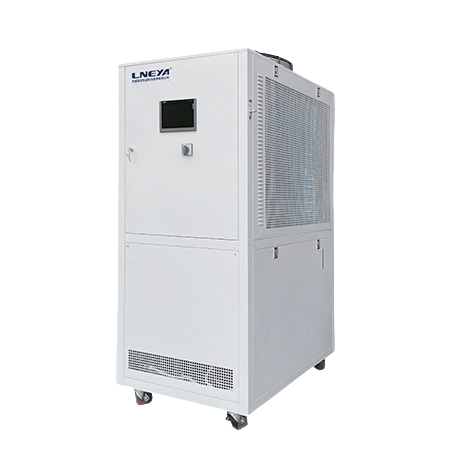

Recirculating Water Chiller

FL 5℃~35℃ Industrial Cooling System
  • 냉각 용량±0.1℃
  • 냉각 성능1.8kW~60kW
  • 냉매R-407C
  • 유량 압력25L/min 1bar~250L/min 2.5bar
  • 전원 공급 장치1.5-50kW
  • 무게115kG~800kG

제품 데이터 다운로드

재순환 냉각기

offer an economical, environmentally-friendly alternative to cooling with tap water.

온도 정확도는 ± 0.1 ℃입니다.

안정적인 성능

24시간 연속 작업 가능

제품 설명

매개변수

모델 FL-0250 FL-0500 FL-0700 FL-1000 FL-1500 FL-2000 FL-2600 FL-3500 FL-5000
Medium 온도 범위 표준 FL 시리즈 온도 범위 5℃~35℃ 냉각 기능이 있는 경우에만
Temp. Control ASET 다기능 컨트롤러, 물 탱크 온도 제어 / PLC 컨트롤러, 물 탱크 온도 제어
Tem. 피드백 온도 피드백 PT100
냉각 용량 20℃ 2.5kw 5kw 7kw 10kw 15kw 20kw 26kw 35kw 50kw
10℃ 1.8kw 3.6kw 5kw 7.2kw 11kw 14.5kw 18.5kw 25.2kw 36kw
순환 펌프 유량, 압력 25L/min
2BAR
35L/min
2.5BAR
35L/min
2.5BAR
50L/min
2.5BAR
75L/min
2.5BAR
75L/min
2.5BAR
110L/min
2.5BAR
200L/min
2.5BAR
250L/min
2.5BAR

압축기 미쓰비시 에머슨 코플랜드
증발기 구리 튜브 니켈 도금
조작 패널 설정 온도 및 측정 온도 표시, 입력 온도 조작을 위한 터치 키
안전 보호 자가 진단 기능; 냉동고 과부하 보호; 고압 스위치; 과부하 릴레이, 열 보호 장치 등 보안 보호 기능.
냉매 R407C
연결 크기 ZG1/2 ZG3/4 ZG3/4 ZG3/4 ZG1 ZG1 ZG1 1/4 DN40 PN10 DN40 PN10
제품 크기(mm) 40*70*130 45*700*160 45*70*160 55*70*175 65*85*185 70*85*185 80*120*200 100*150*205 145*245*225
무게 115KG 145kg 180kg 225kg 290kg 340kg 400KG 560KG 800KG
전력(최대)
50HZ
AC220V
1.5kW
AC220V
2.2kW
AC220V
3kW
AC380V
4kW
AC380V
5kW
AC380V
6kW
AC380V
8kW
AC380V
12kW
AC380V
17kW

셸 재질 냉간 압연 강철 도장
선택 사항 7인치 컬러 터치 스크린, 온도 곡선 기록, 데이터 내보내기 엑셀 형식
선택 사항 SUS304 소재
전원 옵션 220V 60HZ 3상, 440V ~ 480V 60HZ 3상

모양 세부 정보

산업용 워터 유닛은 압축기, 응축기, 증발기, 팽창 밸브 등과 같은 액세서리로 구성됩니다.

  • 1. 컴프레서: 산업용 냉각기 시스템에서 컴프레서는 냉동을 보장하는 동력입니다. 컴프레서는 시스템에서 냉매의 압력을 높여 냉매가 냉장 시스템에서 순환하여 냉장 목적을 달성할 수 있도록 하는 데 사용됩니다.
  • 2. 응축기 : 냉동 시스템의 고온 고압 프레온은 압축기에서 나온 후 응축기로 들어가 냉각 매체로 많은 양의 열을 방출 한 다음 냉각 및 액화됩니다.
  • 3. 증발기: 냉동 시스템의 프레온 액체가 스로틀 링을 위해 팽창 밸브로 들어가 증발기로 보내지면 증발 공정에 속합니다. 이 시점에서 냉동 및 냉각 효과를 얻기 위해 많은 양의 열을 흡수하여 원자가와 질량 온도를 점차적으로 낮추어야합니다.
  • 4. 팽창 밸브: 산업용 냉각기의 냉매 시스템 순서도를 보면 응축기 출구와 증발기 입구 사이에 열팽창 밸브라는 작은 부분이 있습니다. 이 밸브는 냉매의 응축 압력을 증발 압력으로 낮추는 데 사용되는 스로틀 및 감압 부품입니다. 따라서 냉동 시스템에서 그 역할이 매우 중요합니다. 냉동 컴프레서, 증발기, 콘덴서에 연결됩니다. 냉동 시스템의 4대 구성 요소라고도 합니다,
  • 5. 기타 액세서리: 건조 필터 및 고압 및 저압 컨트롤러 포함. 건조 필터는 분리할 수 없습니다. 내부 구조는 분자 구조를 채택하여 파이프 라인의 소량의 불순물과 물을 제거하여 시스템을 정화 할 수 있습니다. 고압 및 저압 컨트롤러는 냉동 시스템에서 보호 역할을 합니다.

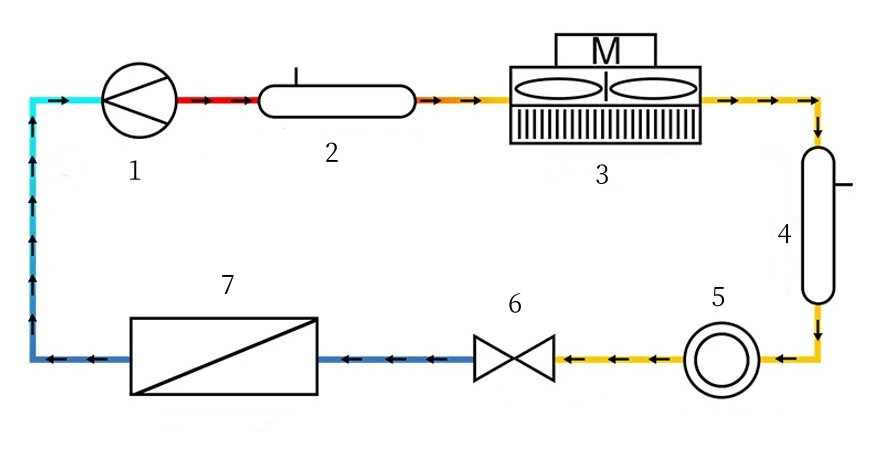

1.Compressor

2.Oil Separator

3.Condenser

4.Drying Filter

5.Reservoir

6.Expansion Valve

7.Evaporator

애플리케이션

반도체 제조 장치의 뜨거운 부분을 냉각합니다:
싱글 웨이퍼 세정 이송, 인쇄기, 자동 홀더 장착 장치, 스프레이 장치, 이온 도금 장치, 식각 장치, 싱글 웨이퍼 가공 장치, 슬라이서, 포장기, 현상액의 온도 관리, 노광 장치, 자성 부품의 가열 장치 등.

레이저 장치의 가열 부분을 냉각합니다:
레이저 가공, 융착 접합기의 발열 부분, 레이저 마킹 장치, 발전 장치, 이산화탄소 레이저 가공기 등.

다른 산업용 기계의 가열 부분을 냉각합니다:
플라즈마 용접, 자동 포장기, 금형 냉각, 세척기, 금도금 탱크, 정밀 연삭기, 사출 성형기, 수지 성형기 성형 부품 등

기계의 뜨거운 부분의 냉각을 분석합니다:
전자 현미경의 광원, ICP 방출 분광 분석기의 광원 부분, 분광 광도계의 열 발생 부분, X-선 분석 장치의 광원, 자동 펄스 배너 장치의 열 발생 부분, 원자 흡수 광도계의 광원.

CNC 공작 기계 및 머시닝 센터의 냉각 매체 냉각.
