Battery Cooling Chiller/Hydrogen Cooling Chiller

Kry -40℃~100℃ 1&1

KRY -40℃~100℃ Vehicle/Battery Water Chillers

난방 전력5.5kW~60kW
냉각 용량1.2kW~60kW
전력 범위10kW~84kW
온도 정확도±0.5℃
유량 출력1～40 L/min
냉매R404A/R507C
무게250KG~1300KG

차량 테스트 냉각기 물 냉각기

문의

신에너지 차량 부품 테스트 과정에서의 온도 제어

Refrigeration, heating, temperature control, flow control

Connect the tested object to a testing platform adapter
테스트를 위해 에틸렌 글리콜 수용액을 통해 부품을 내부에서 냉각 및 가열합니다.

-40 ℃~100 ℃ (can be extended to 150 ° C)

세부 매개 변수

KRY	심볼 단위	455/455W	K475	4A10/4A10W	4A15/4A15W	4A25/4A25W	4A38W	4A60W
온도 범위	℃	-40℃～+100℃
유량 출력	L/min	1 ~ 10 L/min	1～25 L/min	1～25 L/min	1～40 L/min	1～40 L/min	5～50 L/min	5～50L/min
유량 정확도	L/min	±0.2 L/min
난방 전력	kW	5.5kW	7.5kW	10kW	10kW/옵션 15kW	15kW/옵션 25kW	25kW/옵션 38kW	38kW/선택적 60kW
냉각 용량	100℃	5.5kW	7.5kW	10kW	15kW	25kW	38kW	60kW
	200℃	5.5kW	7.5kW	10kW	15kW	25kW	38kW	60kW
	0℃	5.5kW	7.5kW	10kW	15kW	25kW	38kW	60kW
	-35℃	1.2kW	1.8kW	2.5kW	4kW	6.5kW	10kW	15kW
냉매		R404A/R507C
전원 380V50HZ	최대 kW	최대 12kW	최대 15kW	최대 20kW	최대 29kW	최대 42kW	최대 58kW	최대 84kW
치수(W) cm	(W) cm	5595175	5595175	5595175	70100175	80120185	100150185	145205205
치수(A) cm	(A) cm	5595175	5595175	70100175	80120185	100150185
무게(수냉식)	KG	250KG	280KG	320KG	360KG	620KG	890kg	1300KG

제어 모드	피드백 PID + 당사의 특수 동적 제어 계산, PLC 컨트롤러
온도 제어	공정 온도 제어 및 재킷 온도 제어 모델
온도 차이	재킷 오일과 원료 공정 간의 온도 차이 설정 또는 제어
프로그램 편집기	10개 프로그램, 각 프로그램당 40단계 편집 가능
통신 프로토콜	MODBUS RTU 프로토콜, RS485 인터페이스
재료 온도 피드백	PT100 또는 4～20mA 또는 통신(일반: PT100)
임시 피드백	장비의 입구와 출구, 원자로 재료 온도(외부 온도 센서) 등 세 지점의 온도입니다.
확장 밸브	에머슨 열팽창 밸브/댄포스 열팽창 밸브
증발기	댄포스/카오리 판형 열교환기
조작 패널	7인치 터치 스크린, 온도 곡선 표시\EXCEL 데이터 출력
안전 보호	자가 진단 기능; 냉동고 과부하 보호; 고압 스위치, 과부하 릴레이, 열 보호 장치, 액체 저수위 보호, 고온 보호 및 온도 오류 보호.
폐쇄형 순환 시스템	전체 시스템은 완전 폐쇄 순환이며 고온에서는 오일 미스트가없고 저온에서는 수증기가 없으며 시스템이 작동 할 때 압력이 상승하지 않습니다. 시스템은 저온에서 자동으로 오일을 공급합니다.
냉매	R404A/R507C/R125/N40 All four refrigerants are available

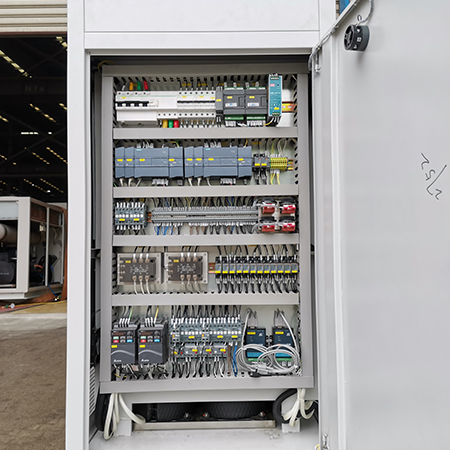

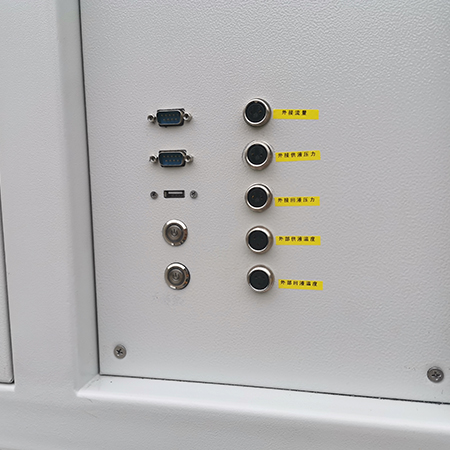

장비 외관

General equipment

Multichannel equipment

온도 범위는 -40℃~+100℃이며, 실제 상황에 따라 +135℃까지 확장할 수 있고 온도 제어 정확도는 플러스 또는 마이너스 0.5℃입니다. 이 장비는 온도를 제어하면서 유량과 압력을 독립적으로 제어할 수 있으며, 동시 제어를 위해서는 다양한 맞춤형 솔루션이 필요합니다.

테스트 대상은 테스트 플랫폼 어댑터에 연결됩니다.
부품 내부를 에틸렌 글리콜 수용액으로 냉각 및 가열했습니다.
테스트 구성 요소는 특정 온도 프로파일을 통과하고 온도 변화를 기록해야 합니다.
온도 변화 범위는 일반적으로 -40℃~100℃입니다(150℃까지 확장 가능).
허용 오차 테스트를 수행할 때는 일반적으로 무한 루프를 수행합니다.

Multi channel independent temperature control

The system adopts LNEYA PLC control, with simple menu navigation, a 7 inch color large screen, and comprehensive and multifunctional image display of important data information. The newly added safety measures ensure continuous unmanned operation. All relevant operating status data is continuously monitored and visualized on the touch screen. It supports independent control of one to many channels, and each group can be set independently.

Variable frequency regulation

The variable frequency pump can adjust the circulating liquid pressure and flow rate, achieving high-precision control of 5%~100% of the total range adjustment.

Client A

Client B

By using a variable frequency pump, the motor speed can be controlled at the appropriate value corresponding to the required pressure.

The output pressure and flow rate of the circulating liquid can be set on the operation panel. Even under various customer piping conditions, without bypass piping adjustment, it can be automatically controlled at the set output pressure through a variable frequency pump. As a result, the power consumption of the pump can be reduced.

애플리케이션

신에너지 차량 부품 테스트 유닛은 주로 관련 테스트 표준 및 요구 사항에 따라 신에너지 차량의 구동 모터의 오프라인 감지에 사용되며, 실제 차량 작동에서 모터의 성능 요구 사항을 테스트하고 시뮬레이션합니다.

Motor and motor controller

Motor coroller durabilitytest, motor and motorcontroller bracket

Charge point test

On load charging experiment and charging communication interactive test

OBC/DC-DC

Model test, power test. Durability test

Power battery system

Battery pack charge and discharge test, fuel cell test

견적 요청하기

What equipment is needed for battery pack and motor testing?

Cooling Water Chiller:

Used to control the temperature of the battery pack to ensure that the battery pack can be kept within the specified temperature range during the test.
Can simulate the performance of the battery pack under different temperature conditions, such as low temperature start-up, high temperature operation, etc.

Heating System:

When it is necessary to simulate a high temperature environment, the heating system can be used in conjunction with the cooling water circulation machine to ensure that the battery pack can operate under high temperature conditions.

Environmental Simulation Chamber:

Provides a closed space for simulating different environmental conditions, such as temperature, humidity, air pressure, etc.
The interior of the environmental simulation box/chamber is usually equipped with monitoring equipment such as temperature sensors and humidity sensors, as well as control equipment such as heaters and humidifiers.
