AES -115℃~225℃

Temperature Forcing System/ “Thermal Stream”

Time switching10s~20s
냉매R404A/R23/R14/R508B
냉각수0.6m³/h~3m³/h
전력 범위3.7kW~7.5kW

제트 충격 냉각 시스템 온도 강제 시스템 열 흐름

문의

제품 데이터 다운로드

manual.pdf

세부 매개 변수

모델	AES-4535	AES-6035	AES-8035	AES-A1035W	AES-A1235W
	AES-4535W	AES-6035W	AES-8035W
Temp. Range	-45℃～225℃	-60℃～225℃	-80℃～225℃	-100℃～225℃	-120℃～225℃
난방 전력	3.5kW	3.5kW	3.5kW	4.5kW	4.5kW
Temp. Control Accuracy	±0.5℃	±0.5℃	±0.5℃	±0.5℃	±0.5℃
Temp. Conversion Time	-25℃ to 150℃ Approximately 10S 150℃ to -25℃ Approximately 20s	-45℃ to 150℃ Approximately 10S 150℃to -45℃ Approximately 20s	-55℃ to 150℃ Approximately 10S 150℃to -55℃ Approximately 15s	-70℃ to 150℃ Approximately 10S 150 ℃to -70℃ Approximately 20s	-80℃ to 150℃ Approximately 11S 150℃to -80℃ Approximately 20s
Air Requirement	Air Cleaner<5um
	Air Oil Content:<0.1ppm
	Air Temp&Humidity：5℃～32℃ 0～50%RH
Air Handing Capacity	7m3/h ～ 25m3/h Pressure 5bar～7.6bar
System Pressure Dispiay	냉동 시스템의 압력은 압력 게이지(고압, 저압)로 구현됩니다;
	순환계의 압력은 압력 센서로 감지하여 터치 스크린에 표시합니다.
컨트롤러	Siemens PLC, Fuzzy PID Control algorithm.
Temp. Control	Control of outlet temperature
프로그래밍 가능	5개의 절차를 개발할 수 있으며, 각 프로그램은 40단계로 구성할 수 있습니다.
통신 프로토콜	Ethernet Interface TCP/IP Protocol.
Internal Temp. Feedback	Equipment outlet temperature, refrigeration system condensation temperature, ambient temperature, compressor suction temperature, cooling water temperature (water cooling equipment is configured) .
Temp. Feedback	T Temperature Sensor
압축 엔진	Taikang,France	Taikang,France	Taikang,France	Italy Duling	Italy Duling
증발량계	Double-pipe (heat) Exchanger
Calorifier	Flanged Barrel Heater
냉장 액세서리	Danfoss / Emerson fittings (dry filters, oil separators, high and low pressure protectors, expansion valves, solenoid valves).
조작 패널	LNEYA 맞춤형 7인치 컬러 터치 스크린, 온도 곡선 디스플레이\ EXCEL 데이터 내보내기
안전 보호	자가 진단 기능, 위상 시퀀스 위상 차단기, 냉동고 과부하 보호, 고전압 압력 스위치, 과부하 릴레이, 열 보호 장치 및 기타 안전 보호 기능이 있습니다.
Cryogen	Topsubmixed Refrigerant
External Insulation Hose	8m DN32 fast coupling clamp for easy outgoing insulation hose
냉매	R404A	R404A/R23	R404A/R508B	R404A/R23/R14	R404A/R23/R14
Shape Dimension (Wind)cm	5469132	5469132	7573133	80120185	100150185
Shape Size (Water)cm	5469132	5469132	7573133	70100175	80120185
Air-Cooled Type	Copper tube aluminum fin condensation mode, upper and out type, condensing fan using Germany EBM axial flow fan.
Water-Cooled Type W	W형은 수냉식입니다.
Water-Cooled Condenser	Sleeve type heat exchanger (Paris/ Shen’s)
Cooling Water Quantity At 25℃	0.6m3/h	1.2m3/h	1.6m3/h	2.6m3/h	3m3/h
소스 380V 50HZ	3.7kW max	최대 5kW	최대 5kW	6.8kW max	최대 7.5kW
출처	사용자 정의 가능한 460V 60HZN 220V 60HZ 3상
셸 재질	Cold rolled sheet spray (Standard Colour 7035).
Temp. Spread	High Temperature To +300℃

제품 설명

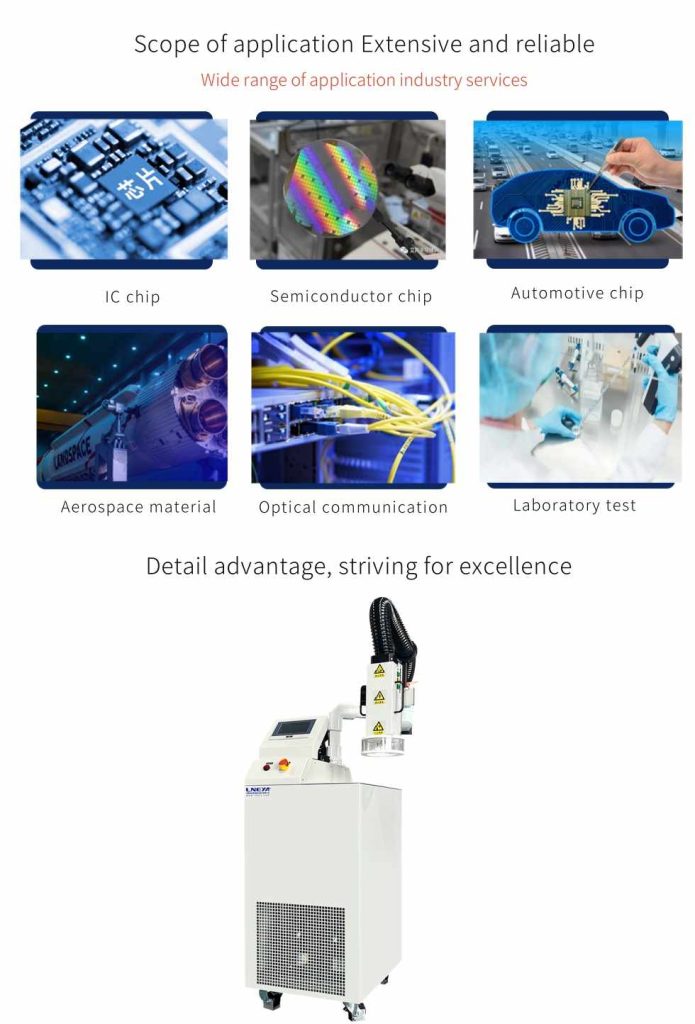

Provides accurate and fast ambient temperature (-120 °C ~ +300 °C) for chips, modules, integrated circuit boards, and electronic components. It is an indispensable instrument for product electrical performance testing, failure analysis, and reliability assessment.

Widely used in semiconductor companies, aerospace, optical communications, universities, research institutes and other fields.

Compared to the traditional thermostat, there are several features:
Temperature range: -120 °C ~ +300 °C;
The temperature rise and fall is very fast, -55 °C ~ 150 °C < 10 seconds;
Temperature control accuracy: ±1 °C;
Temperature setting capability: ±0.1 °C;
Temperature display capability: ±0.1 °C;
Maximum air flow: 25m3/h;
Real-time monitoring of the real temperature of the IC under test to achieve closed-loop feedback and adjust the gas temperature in real time;
The temperature rise and fall time is controllable, programmable operation, manual operation and remote control.
