펠티어 쿨러는 전자 장비, 실험실 계측기, 반도체 장비 등에서 사용되는 소형 고정밀 냉각 솔루션이다. 많은 엔지니어들이 이것이 펠티어 효과(Peltier effect)에 기반한다는 것은 알고 있지만, 실제로 열전 모듈 내부에서 어떤 과정이 일어나는지는 잘 이해하지 못하는 경우가 많다.
이 글에서는 펠티어 소자가 전기 에너지만을 이용하여 열을 이동시키는 원리를 설명한다.

펠티어 쿨러란 무엇인가

---

펠티어 쿨러는 펠티어 모듈에 전류를 인가할 때 한쪽은 냉각면(cold side), 반대쪽은 발열면(hot side)이 생성되는 열전 냉각 장치이다. 냉매를 사용하지 않는 고체 상태(solid-state) 냉각 방식으로, 진동이 없고 온도 안정성이 중요한 응용 분야에서 널리 사용된다.
일반적인 펠티어 쿨러는 열전 냉각기(TEC, Thermoelectric Cooler)라고도 불리며, 하나 이상의 열전 모듈을 사용하여 대상 물체의 열을 흡수한 뒤 히트싱크 또는 액체 순환 루프로 전달한다. 압축기, 밸브와 같은 기계적 구동부가 없고 팬이나 펌프 정도만 포함되기 때문에 구조가 단순하고 소형화 및 시스템 통합이 용이하다.
엔지니어들은 펠티어 쿨러를 레이저 안정화, 센서 냉각, 벤치탑 분석 장비, 그리고 정밀한 온도 제어가 필요한 소형 장비 등에 활용한다.

펠티어 효과란 무엇인가

---

펠티어 효과는 열전(thermoelectric) 현상이다. 펠티어 냉각의 핵심 원리는 서로 다른 반도체 재료로 이루어진 소자에 전류가 흐를 때, 접합부에서 전자가 열을 흡수하거나 방출하는 것이다. 이러한 효과를 통해 고체 상태 장치가 냉매나 기계적 압축 없이도 냉각 기능을 구현할 수 있다.

펠티어 모듈은 왜 냉각을 만들 수 있는가

펠티어 쿨러에서 생성되는 “냉각”은 단순히 냉각면에서 열이 제거된 결과이다. 펠티어 모듈이 냉각을 구현할 수 있는 이유는 전류가 흐를 때 반도체 기둥 내부의 전자들이 에너지 상태를 변화시키기 때문이다.
각 모듈은 다수의 N형과 P형 반도체 다리(leg)로 구성되어 있다. 전자가 한 종류의 반도체에서 다른 종류로 이동할 때, 더 높은 에너지 준위에 도달하기 위해 에너지를 흡수해야 한다.
이 에너지는 모듈의 냉각면(cold side)에서 직접 흡수되며, 실제 응용에서는 이 에너지가 냉각 대상 물체로부터 공급된다. 모듈이 열을 흡수함에 따라 대상 물체의 온도는 낮아진다.
이 과정은 기계적인 냉각이 아니라, 열전 재료 내부에서 전자의 미시적 거동에 의해 발생하는 냉각 현상이다.
펠티어 칠러는 전기 에너지를 사용하여 냉각면에서 발생한 열을 고온측(hot side)으로 이동시키는 방식으로 열을 전달한다.

펠티어 쿨러는 왜 방열이 필요한가

펠티어 쿨러가 흡수한 모든 열은 냉각면에서 고온측으로 이동되며, 동시에 전기 저항으로 인해 모듈 내부에서도 추가적인 열이 발생한다.
예를 들어 20W 레이저 다이오드를 냉각하는 경우, 전기 입력 에너지를 포함하면 고온측에서 처리해야 하는 전체 열 부하는 30~40W까지 증가할 수 있다.
이 열이 히트싱크나 액체 냉각 시스템을 통해 빠르게 제거되지 않으면, 고온측 온도가 상승하게 된다. 고온측이 과열되면 양측 온도 차이가 감소하면서 냉각 성능이 급격히 저하되고, 결국 냉각면의 온도를 유지할 수 없게 된다.
이 때문에 소형 TEC 모듈부터 대형 펠티어 칠러까지 모든 펠티어 냉각 시스템은 효과적인 방열 구조에 의존한다. 고온측을 충분히 냉각 상태로 유지해야만 냉각면이 안정적으로 저온을 유지할 수 있다.

펠티어 쿨러는 어떻게 작동하는가

---

펠티어 쿨러는 펠티어 효과를 실제 시스템으로 구현하여 대상 물체의 열을 외부 환경으로 이동시키는 장치이다. 하나 또는 여러 개의 열전 모듈이 냉각 플레이트(cold plate)와 히트싱크 사이에 배치된다.
냉각 플레이트는 대상 물체 또는 유체의 열을 흡수하고, 모듈은 이 열을 고온측으로 전달한다. 고온측에서는 팬, 히트싱크 또는 액체 냉각 루프를 통해 열이 외부로 방출된다.
온도 컨트롤러는 전류를 조절하여 목표 온도를 유지한다. 전류를 증가시키면 냉각 능력이 강화되고, 감소시키면 냉각 강도가 줄어든다. 이러한 구조를 통해 펠티어 칠러는 CCD 또는 CMOS 센서, 레이저 모듈, 분석 장비, 소형 유체 순환 시스템 등 민감한 장비에서 정밀한 온도 제어를 가능하게 한다.
일부 펠티어 쿨러는 전류 방향을 반전하여 필요 시 가열 장치로도 사용할 수 있다.

펠티어 쿨러의 냉각 성능에 영향을 미치는 요인은 무엇인가

---

펠티어 쿨러의 냉각 용량은 모듈의 크기, 인가되는 전류의 크기, 요구되는 온도 차이, 그리고 고온측에서 열을 얼마나 효율적으로 방출하는지에 따라 달라진다. 이러한 요소들이 실제 시스템이 제공할 수 있는 냉각 성능을 결정한다.

모듈 크기 및 TEC 수량

더 큰 열전 모듈 또는 여러 개의 펠티어 소자를 사용하는 시스템은 더 많은 열을 이동시킬 수 있어 냉각 용량이 증가한다. 그러나 모듈이 커질수록 내부에서 발생하는 발열도 증가하므로, 성능을 유지하기 위해서는 더욱 효율적인 방열 설계가 필요하다.

전류 및 전압

펠티어 모듈에 흐르는 전류가 증가할수록 냉각 효과도 함께 증가한다. 초기에는 전류가 높아질수록 냉각면에서 고온측으로의 열 이동이 강화된다. 그러나 일정 수준을 초과하면 추가적인 전류는 내부 발열을 과도하게 증가시키며, 결과적으로 효율이 저하되고 순수 냉각 용량이 제한된다.

냉각면과 고온측 사이의 온도 차이 (ΔT)

냉각면과 고온측 사이에서 요구되는 온도 차이가 클수록 모듈은 더 많은 에너지를 소비하며 더 높은 부하에서 동작하게 된다. 펠티어 모듈에는 최대 ΔT(온도 차이) 한계가 존재하며, 이 한계에 가까워질수록 남아 있는 냉각 능력은 급격히 감소한다. 그 결과 매우 낮은 온도를 안정적으로 유지하는 것이 어려워진다.

고온측 방열 성능

히트싱크 또는 액체 냉각 시스템이 충분히 빠르게 열을 제거하지 못하면 고온측의 온도가 상승하게 된다. 이는 모듈 양측의 온도 차이를 감소시키고, 결과적으로 냉각면의 냉각 성능을 저하시킨다.

열 인터페이스 품질

펠티어 모듈, 냉각 플레이트, 히트싱크 사이의 재질과 접촉 품질은 성능에 큰 영향을 미친다. 열 접촉이 불량하거나 열전도율이 낮은 소재를 사용할 경우 열 저항이 증가하게 되며, 이는 열 전달 효율을 저하시켜 실제 냉각 성능을 감소시킨다.

주변 온도

주변 온도가 높아지면 고온측의 방열이 어려워지기 때문에 펠티어 모듈의 부하가 증가한다. 반대로 주변 온도가 낮을수록 열 방출이 더 효율적으로 이루어져 냉각면 온도가 더 낮게 유지되고 전체 냉각 성능도 향상된다.

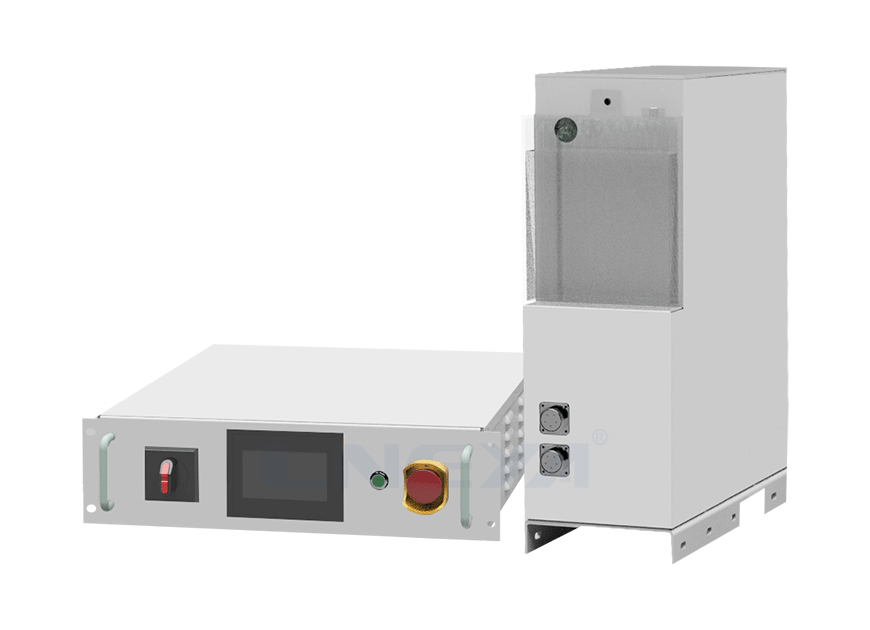

LNEYA의 펠티어 쿨러

---

산업용 온도 제어 분야에서 15년 이상의 경험을 보유한 LNEYA는 다양한 응용 요구에 맞춘 맞춤형 TEC 기반 냉각 솔루션을 제공한다.
