항온항습기

Precision Air Conditioner

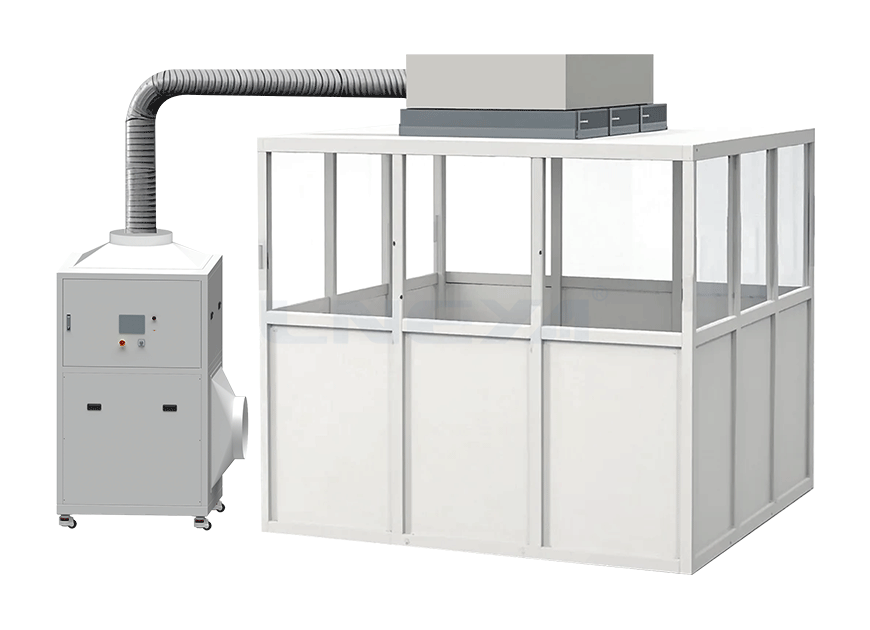

주변 온도와 습도를 정밀하게 제어하는 공조 장비로, 일반 수냉식과 미니 공냉식 두 가지 모델을 제공합니다.

제약 공장, 병원, 실험실 등 높은 청정도와 고정밀 온·습도 제어가 요구되는 장소에서 사용됩니다.

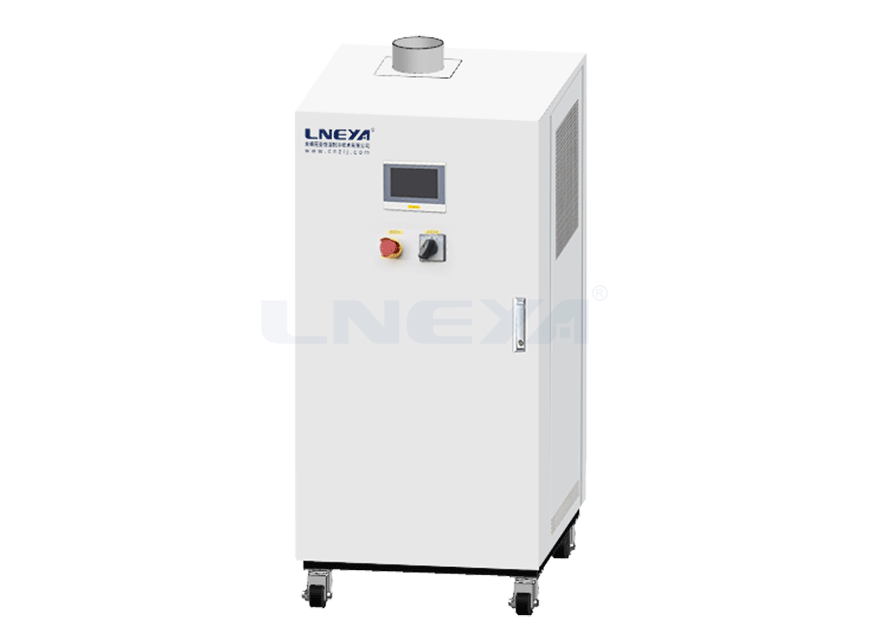

수냉식 정밀 온습도 제어 장치

모델	LMW-01BS	LMWX-01BS	LMW-03BT	LMWX-03BT
정격 풍량 (m³/min)	0.7～1.0	0.7～1.0	2.0～4.0	2.0～4.0
온·습도 조절 범위	21～26℃	21～26℃ / 45～60%RH	21～26℃	21～26℃ / 45～60%RH
온·습도 제어 정확도	±0.1℃	±0.1℃ / ±1.0%RH	±0.1℃	±0.1℃ / ±1.0%RH
최대 냉각 용량 (50/60Hz)	0.2 / 0.25 kW	0.37 / 0.45 kW	1.3 kW	1.3 kW
재가열 용량 (50/60Hz)	0.1 / 0.13 kW	0.4 kW	0.5 kW	0.7 kW
가습 용량 (최대)	–	0.8 kg/h	–	2.3 kg/h
가습 급수 온도 범위	–	10～40℃	–	10～40℃
가습 급수 연결 규격	–	Rc1/2	–	Rc1/2
가습 급수 압력	–	0.3～2 bar	–	0.3～2 bar
수질 요구사항 (전도도)	–	125～1250 μS/cm	–	125～1250 μS/cm
수질 요구사항 (경도)	–	40°f 이하	–	40°f 이하
수질 요구사항 (유기물)	–	유기화합물 없음	–	유기화합물 없음
최대 외부 정압	120/130 Pa	120/160 Pa	110/150 Pa	110/150 Pa
급기 토출구 직경	φ75 mm	φ100 mm	φ100 mm	φ100 mm
운전 환경 온·습도	20～26℃ / 40～60%RH	동일	동일	동일
환경 온도 정확도	±1℃ / ±5%RH	동일	동일	동일
전원	1~220V ±10%, 50/60Hz ±5Hz	동일	3~380V ±15%, 50Hz ±5Hz	동일
정격 입력 전력	0.32 / 0.34 kW	1.2 / 1.2 kW	0.75 kW	2.7 kW
최대 운전 전류	1.7 / 1.82 A	6.4 / 6.4 A	1.35 A	4.8 A
소음 수준	54 / 56 dB(A)	58 / 60 dB(A)	65 dB(A)	66 dB(A)
최대 입력 전력	0.34 / 0.38 kVA	1.5 / 1.5 kVA	1.4 kVA	4 kVA
냉매 / 충전량	R134A / 0.13 kg	R407C / 0.3 kg	R410A / 0.4 kg	R410A / 0.48 kg
순중량 (N.W)	32 kg	69 kg	95 kg	135 kg
총중량 (G.W)	40 kg	85 kg	110 kg	150 kg
외형 치수 (mm)	500×412×346	630×390×765	590×480×1070	680×520×1350
포장 치수 (mm)	600×500×400	750×500×850	700×600×1200	780×650×1400

비고：

1.온도 및 습도 제어 범위는 반드시 실제 제어 가능 범위를 의미하지 않습니다. 실제 제어 가능 범위는 유입 온도 및 습도, 그리고 공정 공기량에 따라 달라집니다. 운전 환경에 맞춰 공정 공기량을 설정해야 합니다.
2.M01/02 시리즈의 경우, 유입 온도와 습도가 안정된 상태에서 컨트롤러에 표시되는 정확도 값은 최대 공기 유량에서 운전할 때의 단일 출구 지점에만 적용됩니다.
3.M03 시리즈의 경우, 정격 공정 공기량(3 m³/min)으로 운전 시, 초기 가동 후 약 2분 동안 압축기 오일 역류로 인해 온도가 일시적으로 변동될 수 있습니다. 또한 목표 습도가 높은 경우, 가습수 공급 시점에 따라 앞서 언급된 정확도가 유지되지 않을 수 있습니다. 이 경우 급수 관련 파라미터를 조정하면 변동 폭을 줄일 수 있습니다.
4.공급 팬이 최대 정격 공정 공기량으로 운전할 때, 출구 측 공기 배출구의 정압은 일정하게 유지됩니다.
5.전압 강하를 방지하기 위해 제품은 전용 소켓에 연결해야 합니다. 3상 전원 전압의 상 불평형은 ±3% 이내여야 합니다.
6.지정된 범위 내에서 최대 동작 전류로 운전할 때 기준입니다.
7.냉각수 수질 요구사항: “공업 순환 냉각수 처리 설계 규정” GB50050-95 기준 이상이어야 합니다. 참고: 40°f는 CaCO₃ 400ppm에 해당합니다.
8.높이에는 출구 단이 포함됩니다. 표기된 값은 지정된 최대 가습 수준에서 운전할 때 기준입니다. 자세한 내용은 운전 매뉴얼을 참조하십시오.

공냉식 정밀 온습도 제어 장치

제품 모델	LW-0090-BW01	LWX-0090-BW01	LW-0100-BW01	LWX-0100-BW01
정격 풍량 (m³/h)	8000～9000	8000～9000	9000～10000	9000～10000
온·습도 조절 범위	22～23℃ / 45%RH	22～23℃ / 45%RH	22～23℃	22～23℃ / 45～70%RH
온·습도 제어 정확도	±0.1℃	±0.1℃ / ±1%RH	±0.1℃	±0.1℃ / ±1%RH
최대 냉각 용량	20kW @ 25℃	20kW @ 25℃	16kW @ 26℃	16kW @ 26℃
최대 가습 용량	–	5 kg/h	–	2.3 kg/h
외기 혼합 비율	20%	20%	–	–
장비 외기 온·습도 범위	23±2℃ / 40～60%RH ±2%RH	동일	25℃ / 50%RH	동일
리턴 에어 온·습도 범위	23±0.1℃ / 45%RH ±2%RH	동일	–	–
최대 외부 정압	300～400 Pa	300～400 Pa	0～200 Pa	0～200 Pa
급기 토출구 직경	φ500 mm	φ500 mm	φ500 mm	φ500 mm
가습 급수 온도 범위	–	10～40℃	–	10～40℃
가습 급수 연결 규격	–	Rc1/2	–	Rc1/2
가습 급수 압력	–	1～4 bar	–	1～4 bar
수질 요구사항 (전도도)	–	75～1250 μS/cm	–	75～1250 μS/cm
수질 요구사항 (경도)	–	40°f 이하	–	40°f 이하
수질 요구사항 (유기물)	–	유기화합물 없음	–	유기화합물 없음
냉각수 온도	18～22℃	18～22℃	18～22℃	–
냉각수 연결	G1″	G1″	G1″	–
전원	3~380V ±10%, 50Hz ±5Hz (3상 5선식)	동일	동일	동일
정격 입력 전력	12.5 kW	12.5 kW	4 kW	4 kW
최대 운전 전류	23 A	23 A	7 A	7 A
소음 수준	≤80 dB(A)	≤80 dB(A)	≤75 dB(A)	≤75 dB(A)
최대 입력 전력	15 kVA	15 kVA	8 kVA	8 kVA
냉매 / 충전량	R410A / 4 kg	R410A / 4 kg	R410A / 4 kg	R410A / 4 kg
안전 보호 기능	과전압/저전압 보호, 상순 및 결상 보호, 모터 과열 및 과부하 보호, 압축기 토출 과열 보호, 고압/저압 보호, 온도 모듈 오류 보호, 과온도 보호(설정 가능), 팬 모터 과열 보호 등
순중량 (N.W)	750 kg	800 kg	650 kg	680 kg
총중량 (G.W)	800 kg	850 kg	700 kg	750 kg
외형 치수 (mm)	2130×1000×2000	2130×1000×2000	1200×1200×1950	1200×1200×1950
포장 치수 (mm)	2300×1150×2100	2300×1150×2100	1350×1350×2050	1350×1350×2050
