칠러 프로젝트에서는 반복적으로 등장하는 질문이 있다. 시스템에 TXV(열팽창밸브)를 적용해야 할까, 아니면 EEV(전자팽창밸브)를 적용해야 할까?

처음 보면 두 장치는 매우 비슷해 보인다. 둘 다 팽창밸브이며, 증발기로 유입되는 냉매 유량을 제어하는 역할을 한다.
하지만 실제 운전 상황에서는 작동 방식에서 큰 차이가 나타난다. 이러한 차이는 냉각 안정성, 장비의 전력 소비량, 심지어 유지보수 빈도에도 직접적인 영향을 미칠 수 있다.

TXV(열팽창밸브)란 무엇인가

---

TXV의 전체 명칭은 Thermostatic Expansion Valve(열팽창밸브)이다. 수십 년 동안 사용되어 온 전통적인 장치이며, 현재도 많은 기존 냉동 및 칠러 시스템에서 널리 적용되고 있다.

TXV는 완전한 기계식 제어 방식으로 작동한다. 내부에는 냉매가 충전된 감온 벌브(sensor bulb)가 있으며, 이 벌브는 증발기 출구의 온도를 감지한다. 부하(load)가 증가하면 벌브 온도가 상승하고 내부 압력이 높아지면서 밸브 내부 다이어프램이 니들을 밀어 열게 된다. 그 결과 더 많은 냉매가 증발기로 공급된다. 반대로 부하가 감소하면 냉매 유량도 자동으로 줄어든다.

TXV의 가장 큰 장점은 구조가 단순하다는 점이다. 별도의 배선, 컨트롤러, 전원 공급이 필요하지 않다. 기술자는 공구함에 TXV를 휴대하고 현장에서 비교적 짧은 시간 내에 설치할 수 있으며, 시스템도 안정적으로 작동한다. 특히 부하 변화가 크지 않은 칠러 시스템에서는 이러한 방식만으로도 충분한 성능을 제공할 수 있다.

하지만 제어 정밀도는 상대적으로 제한적이다. 감온 벌브의 설치 위치가 부정확하거나 밸브 내부 부품이 마모되면 성능에 영향을 줄 수 있다. 또한 부하 변동이 빠른 환경에서는 TXV의 반응 속도가 다소 느리게 느껴질 수 있다.

EEV(전자팽창밸브)란 무엇인가

---

EEV는 Electronic Expansion Valve(전자팽창밸브)를 의미한다. 이 설계는 디지털 제어 기술 기반의 차세대 팽창밸브로 볼 수 있다. 기존 TXV가 감온 벌브와 기계식 스프링을 사용하는 것과 달리, EEV는 센서를 사용하고 스텝 모터(stepper motor)로 밸브 개도를 제어한다. 또한 컨트롤러와 연동되어 압력, 온도, 과열도(superheat)를 지속적으로 모니터링한다. 시스템은 수 초 단위, 경우에 따라서는 그보다 더 빠른 주기로 밸브 개도를 정밀하게 조정한다.

이러한 구조 덕분에 EEV는 TXV가 따라가기 어려운 높은 제어 정밀도를 제공한다. 냉매 유량은 매우 미세한 단위로 조절되며, 부하가 급격하게 변하는 상황에서도 안정적인 제어가 가능하다. 실제 테스트 환경에서는 EEV가 시스템 부하 변화에 따라 지속적으로 미세 조정을 수행하면서도 증발기 상태를 안정적으로 유지하는 것을 확인할 수 있다.

이러한 정밀 제어 능력은 에너지 효율 향상, 압축기 보호 성능 강화, 그리고 온도 변동이 허용되지 않는 공정에서의 안정적인 운전에 직접적으로 기여한다.

TXV와 EEV의 주요 차이점

---

1.작동 원리

TXV는 기계적 힘에 의존하여 작동한다. 감온 벌브가 온도 변화에 따라 팽창하거나 수축하면서 그 물리적 움직임이 밸브를 열거나 닫는다. 모든 제어 과정이 밸브 내부의 기계 구조에서 직접 이루어진다.

반면 EEV는 전자 제어 기반으로 작동한다. 센서가 데이터를 수집하고, 컨트롤러가 필요한 운전 조건을 계산한 뒤, 스텝 모터(stepper motor)가 그 결과에 따라 밸브 개도를 정밀하게 조절한다.

2.제어 방식

TXV는 단일 요소, 즉 벌브 온도에 의존하여 반응한다. 부하가 빠르게 변하는 경우, 밸브가 적절한 위치에 도달하기까지 일정한 지연이 발생할 수 있다.

반면 EEV는 여러 신호를 동시에 처리한다. 온도, 압력, 그리고 시스템 트렌드까지 함께 고려할 수 있다. 단순히 반응하는 것이 아니라, 시스템 안정성을 유지하기 위해 미리 보정하며 능동적으로 제어한다.

3.제어 정밀도

TXV는 과열도(superheat)를 안전한 범위 내에서 유지하지만, 항상 정밀하게 제어되지는 않는다. 감온 벌브의 열 접촉 상태가 불안정해지면 밸브가 냉매를 과다 공급하거나 부족하게 공급할 수 있다.

반면 EEV는 훨씬 높은 제어 정밀도를 제공한다. 매우 좁은 범위 내에서 과열도를 안정적으로 유지할 수 있으며, 이러한 정밀 제어는 액 냉매가 압축기로 되돌아가는 현상(liquid refrigerant floodback)을 줄이고 시스템 효율을 향상시킨다.

4.반응 속도

TXV의 반응 속도는 감온 벌브의 온도 변화 속도에 의해 결정된다. 따라서 부하가 급격하게 변할 경우, 밸브가 이를 반영하기까지 일정한 지연이 발생할 수 있다.

반면 EEV는 거의 즉각적으로 반응한다. 센서가 새로운 조건을 감지하는 즉시 컨트롤러가 신호를 보내고, 스텝 모터가 빠르게 소단위로 밸브 개도를 조정한다. 부하 변동이 큰 시스템에서는 이러한 빠른 반응이 안정성 측면에서 뚜렷한 차이를 만든다.

5.적용 분야

TXV는 상업용 공조 시스템, 슈퍼마켓 냉동 설비, 또는 부하가 비교적 일정하게 유지되는 칠러 시스템에서 여전히 안정적인 선택이다. 또한 전자 제어 장치 유지가 어려운 원격 지역에서는 TXV가 높은 신뢰성을 제공한다.

반면 EEV는 고정밀 산업 분야에서 주로 사용된다. 반도체 공장, 제약 생산 시설, 데이터 센터 등은 매우 엄격한 온도 제어가 필요하기 때문에 EEV가 적합하다. 또한 에너지 절감이 중요한 프로젝트에서도 EEV가 선호되는데, 몇 퍼센트 수준의 효율 향상만으로도 초기 비용 차이를 충분히 상쇄할 수 있기 때문이다.

6.비용

TXV는 비용이 더 낮다. 밸브 자체 가격이 저렴하고 설치 구조가 단순하며, 대부분의 기술자가 쉽게 교체 작업을 수행할 수 있다.

반면 EEV는 비용이 더 높다. 밸브뿐만 아니라 센서와 컨트롤러까지 필요하기 때문에 전체 시스템 비용이 증가한다. 또한 유지보수에는 전자 제어 시스템을 이해하는 기술자가 요구된다. 그러나 많은 운영 환경에서는 에너지 절감 효과와 장비 수명 연장으로 인해 일정 기간 내에 초기 비용 차이를 충분히 회수할 수 있다.

결론

---

TXV는 여전히 신뢰할 수 있는 기본 솔루션으로, 구조가 단순하고 비용이 낮으며 운전 조건 변화가 크지 않은 환경에서 특히 적합하다. 반면 EEV는 빠른 응답성, 높은 정밀도, 그리고 우수한 효율성을 갖춘 현대적인 솔루션으로, 정밀 제어가 중요한 산업 환경을 위해 설계되었다. 일부 시스템에서는 TXV만으로도 충분하지만, 다른 시스템에서는 EEV만이 요구되는 성능을 제공할 수 있다.

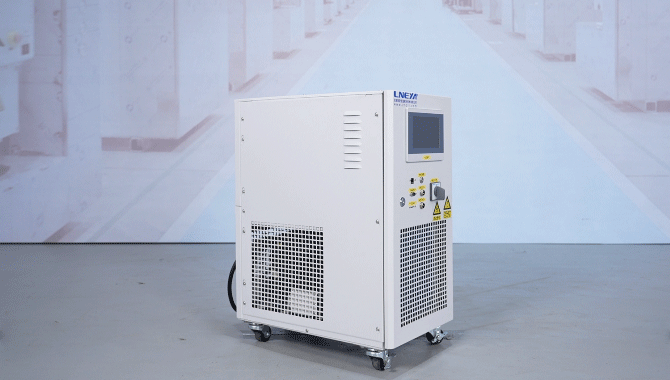

LNEYA의 대부분 칠러는 반도체, 제약, 화학 산업과 같이 엄격한 온도 제어가 요구되는 분야의 기준을 충족하기 위해 보다 정밀한 EEV를 적용하고 있다. 그러나 TXV가 필요한 경우에도 고객 요구에 맞춘 맞춤형 제작이 가능하다.
