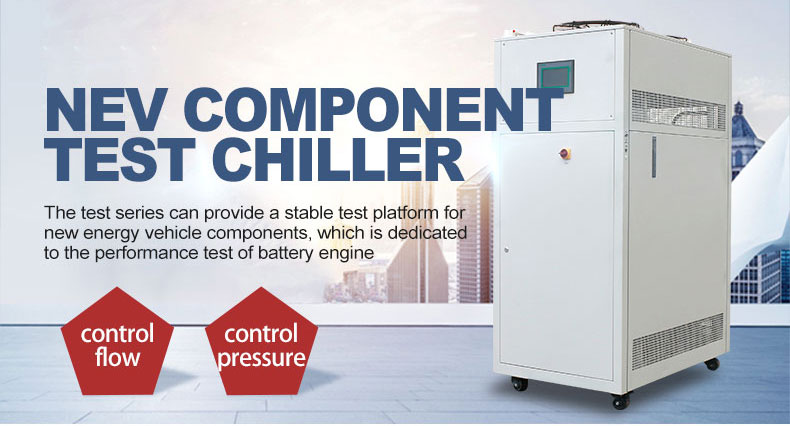

Kry -20℃~+100℃ 1&6

KRY -20℃~100℃ 저온 냉각기

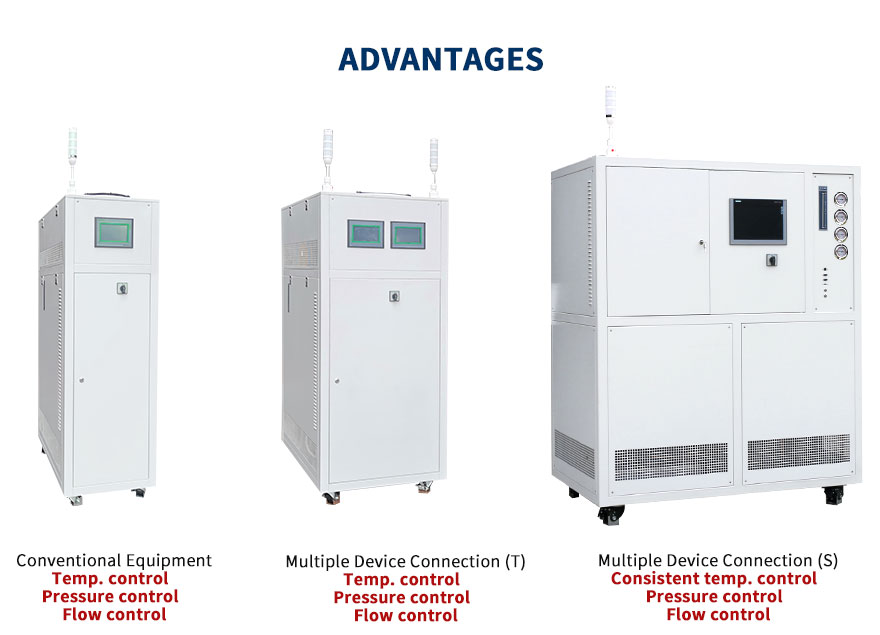

일관된 온도와 독립적인 압력/유량 제어를 통해 6개의 테스트 장비를 동시에 제어합니다.
  • 난방 전력15kW~38kW
  • 냉각 용량10kW~60kW
  • 전력 범위36kW~75kW
  • 온도 정확도±0.5℃
  • 흐름 정확도/플랫폼±0.2L
  • 냉매R404A/R507C
  • 무게900KG~1750KG

제품 데이터 다운로드

매개변수

모델 KRY-2A25W/6S KRY-2A38W/6S KRY-2A60W/6S
온도 범위 -20℃~+100℃
온도 제어 정밀도 ±0.5℃ ±0.5℃ ±0.5℃
온도 피드백 Pt100 Pt100 Pt100
온도 표시 0.01k 0.01k 0.01k
흐름 제어/그룹 1 ~ 20 L/min 1 ~ 20 L/min 1~40 L/min
흐름 제어 정확도/그룹 ±0.2L ±0.2L ±0.2L
유체 출력 그룹 수 6개 그룹 6개 그룹 6개 그룹
흐름 설명 온도 제어가 -30℃보다 낮은 경우 유량은 최대값의 80% 이내로 제어됩니다.

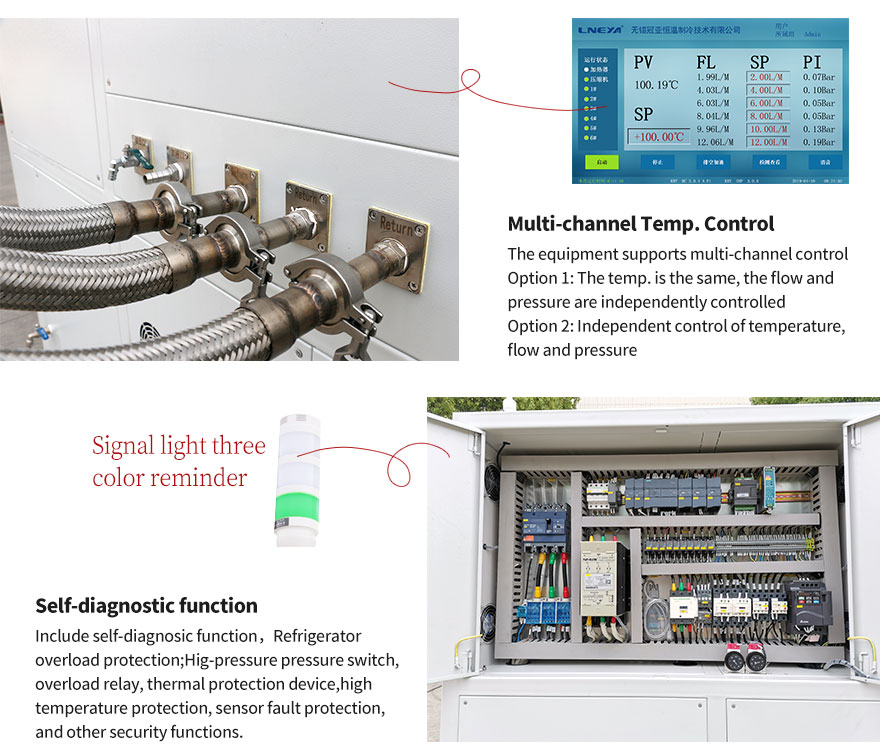

유량 압력 설명 이 장치는 흐름을 개별적으로 또는 개별적으로 제어할 수 있습니다. 여러 솔루션을 동시에 제어해야 하는 경우(사용자 지정)
난방 전력 15KW 25KW 38KW
냉각 용량 100℃ 25KW 38KW 60KW
20℃ 25KW 38KW 60KW
0℃ 25KW 38KW 60KW
-20℃ 10KW 15KW 24KW
압축 에머슨 밸리 휠 컴프레서
팽창 밸브/솔레노이드 밸브 댄포스 열팽창 밸브 / 에머슨 솔레노이드 밸브
오일 유통업체 Emerson
건식 필터, 압력 제어 댄포스
증발기 판형 열교환기
순환 펌프 자기 구동 펌프
주파수 변환기 델타
유량, 압력 센서 전자기 유량계, 존슨 컨트롤즈 압력 센서
입력, 디스플레이 5인치 컬러 터치 스크린 \ PLC 컨트롤러
커뮤니케이션 모드버스 RTU 프로토콜 RS485 인터페이스, CAN 통신 버스 옵션, 이더넷 인터페이스 TCP/IP 프로토콜
안전 보호 자가 진단 기능 포함; 냉장고 과부하 보호; 고압 스위치, 과부하 릴레이, 열 보호
시스템 공기 중의 물을 흡수하면 고온 압력 상승, 저온으로 인해 작동중인 시스템이 작동하지 않습니다.
  열 전도 매체를 자동으로 추가합니다.
냉매 R404A/R507C
연결 크기 6개의 입구 및 출구 그룹, ZG3/4
냉각수@20C 8000L/H 12000L/H 20000L/H
콘덴서(W) 셴시 튜브형 열교환기
콘덴서(A) 공냉식 옵션, 상단 공기 배출구, 장비 크기가 증가합니다.
전원 380V50HZ 최대 36KW 최대 51KW 최대 75KW
치수 cm 200*145*205 200*145*205 200*145*205
무게(W) 900kg 1100kg 1750kg
선택 사항 220V 60HZ 삼상 400V 50HZ 삼상 440V 60HZ 삼상
선택 사항 40~+135℃까지 확장 가능
선택 사항 외부 순환 파이프 라인의 크기는 DN15 또는 DN20이며, 순환 펌프 부하를 증가시킬 수 있는 스로틀을 사용하지 마세요,
  파이프는 단열이 필요하며 고온을 견딜 수 있는 고무 및 플라스틱 단열 파이프를 채택해야 합니다.

제품 설명


시스템 프로세스 흐름은 다음과 같습니다:

장치의 증발기에 있는 액체 냉매는 탱크 내부의 순환 공기와 교환됩니다. 온도가 액체에서 기체로 상승하여 컴프레서의 흡입구로 빨려 들어갑니다. 압축기에 의해 압축 된 후 고온 고압 냉매 가스는 오일 분리기를 통과하여 압축 과정에서 운반 된 냉동 기계 오일을 분리 한 다음 응축기로 들어가 주변 공기 또는 냉각수와 열을 교환하여 고온 고압 기체에서 고압 상온 액체로 바뀝니다. 고압 상온 냉매 액체는 필터에 의해 건조된 후 팽창 밸브에 의해 고압 액체에서 저압 액체로 스로틀 및 감압됩니다. 저압 액체(끓는점이 낮은)는 장치의 증발기로 들어가고, 냉각 공기는 순환 공기를 통해 탱크 내부로 유입되어 냉장을 달성합니다.

부동액 용액은 80L 압력 용기에 주입되며 완전 폐쇄 순환 시스템을 채택하고 있습니다. 이를 통해 부동액이 외부 공기와 접촉하는 것을 방지하고 물의 응축을 방지합니다. 팽창 탱크가 질소로 보호되면 끓는점이 증가하기 때문에 열전달 액체의 온도 범위도 넓어집니다. 또한 환경의 산소와 접촉하는 열전도성 액체의 산화를 방지하여 열전도성 액체의 유효 수명을 연장합니다.
