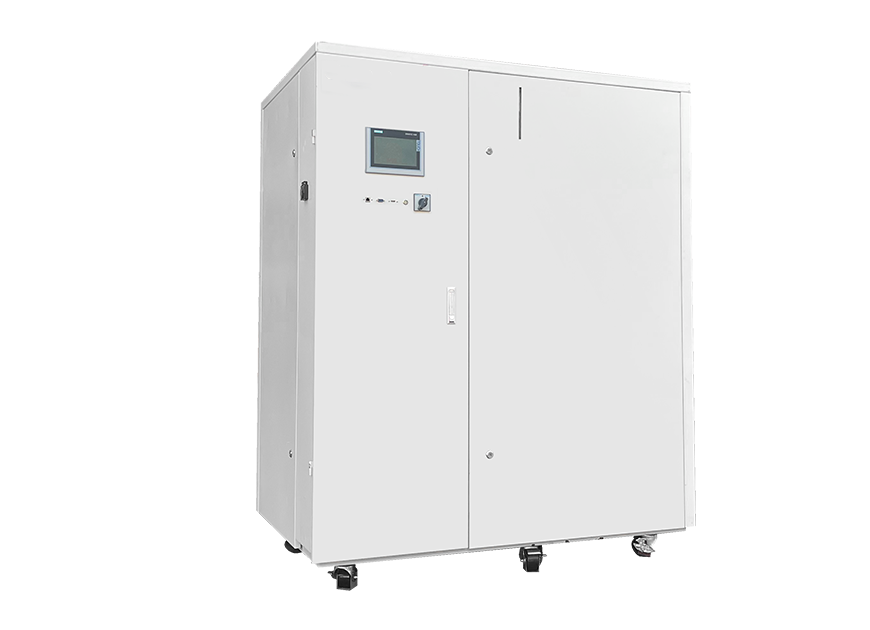

히트펌프 냉각기의 작동 원리는 크게 두 가지 모드로 나뉩니다: 냉각 모드(냉동 사이클)와 가열 모드(가열 사이클)입니다.
냉각 모드(냉동 사이클):
압축기:
토출구에서 나온 고온·고압의 냉매 가스가 4방향 전환 밸브로 들어갑니다.
응축기:
응축기에서 냉매는 열을 방출하고 고압 액체 상태로 응축됩니다.
액체 수액 탱크:
액체 냉매는 체크 밸브 1을 통해 액체 수액 탱크로 흐릅니다.
팽창 밸브:
고압 액체 냉매는 팽창 밸브를 통과하면서 압력이 감소하여 저압 액체가 됩니다.
증발기:
저압 액체 냉매는 증발기로 들어가 주변의 열을 흡수하며 저압 기체로 증발합니다.
사이클 완료:
저압 기체 냉매는 4방향 밸브와 액체 분리기를 통해 압축기의 흡입 측으로 돌아가 냉동 사이클을 완성합니다.
히트펌프 냉각기 가열 모드(가열 사이클):
압축기:
토출구에서 나온 고온·고압 냉매는 4방향 전환 밸브를 통해 쉘형 열교환기로 들어가 고압 액체로 응축됩니다.
액체 수액 탱크:
고압 액체 냉매는 체크 밸브 2를 통해 액체 수액 탱크로 흐릅니다.
팽창 밸브:
고압 액체 냉매는 팽창 밸브를 거쳐 저압 액체로 변합니다.
핀형 열교환기:
저압 액체 냉매는 핀형 열교환기로 들어가 열을 흡수하며 저압 기체로 증발합니다.
사이클 완료:
저압 기체 냉매는 압축기의 흡입 포트를 통해 시스템으로 돌아가 가열 사이클을 완성합니다.
