LNEYA 산업용 냉각기 제조업체 공급 업체
- 난방 전력25kW~80kW
- 전력 범위2.3kW~10.5kW
- 재료 정확도±1℃
- 난방 유형With “H”
- 열 교환 영역3.5㎡~20㎡
Special temperature control system for reaction kettle

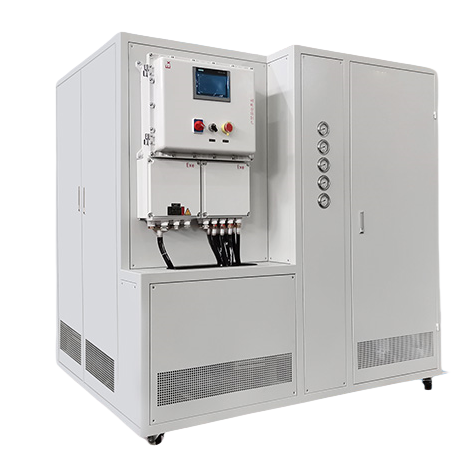

TCU Temp Control Unit
Meet the temperature control of intermittent reactors in the chemical and pharmaceutical industry
온도 제어
-120~250℃
온도 정확도
士1°C
제품 설명
TCU 온도 제어 시스템은 기존 열(증기, 냉각수, 초저온 액체 등 "1차") 시스템 인프라를 단일 유체 시스템에 통합하여 공정 장비 또는 2차 루프에서 온도를 제어하는 데 사용되며, 한 종류의 열 전달 액체만 반응 용기의 재킷으로 흐를 수 있으며(증기, 냉각수 또는 초저온 액체로 직접 흐르지 않음) 전체 반응 공정의 온도를 작동으로 제어할 수 있습니다.
| 모델 | ZLF-35N ZLF-35NS ZLF-35NH ZLF-35NSH |
ZLF-50N ZLF-50NS ZLF-50NH ZLF-50NSH |
ZLF-80N ZLF-80NS ZLF-80NH ZLF-80NSH |
ZLF-125N ZLF-125NS ZLF-125NH ZLF-125NSH |
ZLF-200N ZLF-200NS ZLF-200NH ZLF-200NSH |
| 온도 범위 ℃ | -45~ 250도(공급업체의 난방 또는 냉방 소스에 따라 최대 온도 설정) -40～135도 (최대 온도 범위는 글리콜 워터 포뮬러를 사용하여 작동 할 수 있습니다.) |
||||
| ZLF- N | 주 냉원 / 주 열원은 비례 조절 시스템을 통해 시스템의 흐름을 조절하고 반응 탱크의 클램핑 열을 제어하는 데 사용되며 가열 또는 냉각을위한 열교환 기 세트가 제어 또는 냉각됩니다. | ||||
| ZLF- NS | ZLF-N 기능 외에도 고온을 낮추는 데 사용되는 히터 1세트를 추가합니다. | ||||
| ZLF- NH | ZLF-N 기능 외에 전기 가열 기능 추가 | ||||
| ZLF- NSH | ZLF-N 기능 외에도 고온 및 전기 가열 기능을 줄이는 데 사용되는 히터 1 세트 추가 | ||||
| 열교환기 영역 | 3.5m2 | 5m2 | 8m2 | 12.5m2 | 20m2 |
| 전기 난방 기능 H | 25KW | 35KW | 50KW | 65KW | 80KW |
| "H"에는 난방 기능이 있습니다. | |||||
| 제어 모드 | Feed forward PID + Our special dynamic control calculation，LNEYA PLC controller | ||||
| 통신 프로토콜 | MODBUS RTU 프로토콜, RS485 인터페이스, 옵션 이더넷 인터페이스/R232 인터페이스 | ||||
| 온도 제어 선택 | 프로세스 온도 제어 | ||||
| 온도 피드백 | 세 지점의 온도: 열 전도성 매체의 입구 및 출구, 반응기 내 재료(외부 온도 센서), PT100 센서 | ||||
| 프로세스 온도 피드백 | 원자재 공정 피드백: PT100 또는 4～20mA 또는 통신 제공 온도 피드백: PT100 |
||||
| 임시 피드백: 일반 PT100 | |||||
| 온도 정확도 | ±1℃ | ±1℃ | ±1℃ | ±1℃ | ±1℃ |
| 순환 펌프 | 150L/min 2.5BAR | 200L/min 2.5BAR | 400L/min 2.5BAR | 500L/min 2.5BAR | 750L/min 2.5BAR |
| 입력 및 표시 | 7인치 컬러 터치 스크린, 온도 그래프 디스플레이 | ||||
| 안전 보호 | 자가 진단 기능, 냉동고 과부하 보호, 고압 스위치, 과부하 릴레이, 열 보호 장치, 액체 저수위 보호, 고온. 보호 및 온도 오류 보호. | ||||
| 밸브 조각 수행 | 전기 비례 제어 밸브, 제어 신호 4~20mA. | ||||
| 배관 재료 | SUS304 | ||||
| 연결 크기 | DN40 | DN40 | DN-50 | DN-65 | DN-80 |
| 치수 cm | 150*120*185 | 180*120*210 | 180*120*210 | 225*120*240 | 225*120*240 |
| 전원 AC380V50HZ |
2.3kw(최대) | 3.5kw(최대) | 4.5kw(최대) | 8KW(최대) | 10.5kw(최대) |
| H 파워 사용 AC380V 50HZ |
27.3kw(최대) | 38.5kw(최대) | 54.5kw(최대) | 73KW(최대) | 90.5kw(최대) |
| 케이스 소재 | SUS 304 | SUS 304 | SUS 304 | SUS 304 | SUS304 |

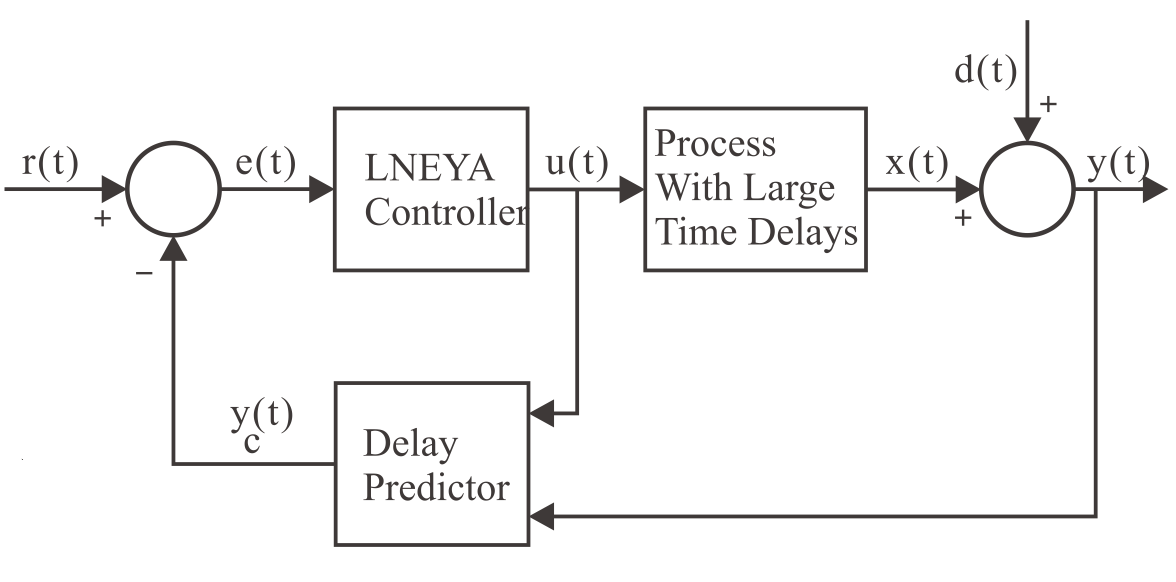

온도 공정 제어 원리(반응 주전자 재료 온도 제어)
Temperature control of reaction kettle process
The supporting reaction kettle is a special device for precise temperature control in the chemical and pharmaceutical industry.

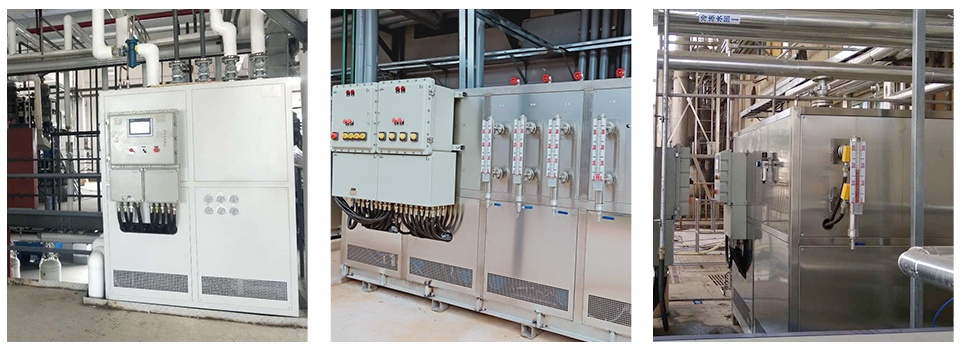

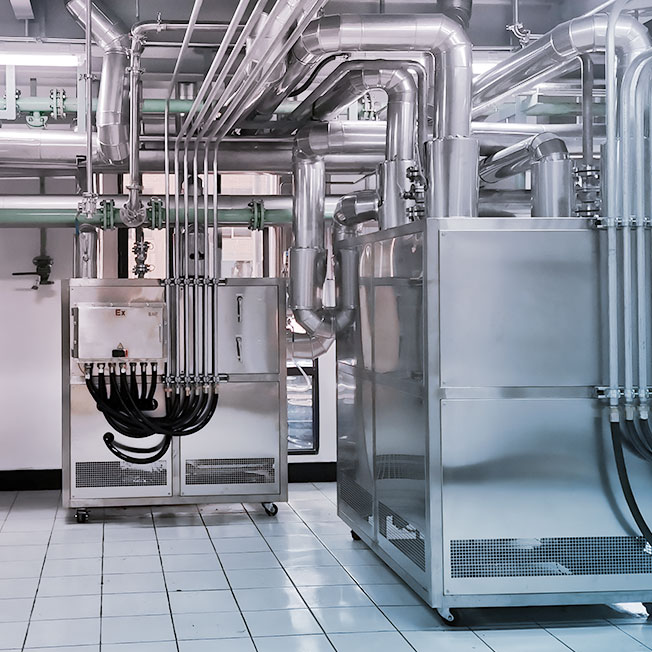

제약 기업의 반응 케틀 시스템 통합 온도 제어 장비용 TCU 설치 현장
