WTD series Cooling & Heating Temperature Control System for microchannel reactor

애플리케이션

Specially designed and developed for microchannel reactors with low liquid holding capacity, strong heat exchange capacity, and large pressure drop in the circulation system.Continuous high temperature cooling technology to meet the requirements of stable operation when hot and cold constant temperature control is required during high temperature exothermic reactions.

견적 받기

문의 @ 이메일

제품 특징

먼저Temperature range: -70℃～+200℃; Temp control accuracy: ±0.3℃

둘째Support multi-channel independent temperature control

셋째Optimize temperature sampling and response speed

넷째Meet the constant temperature control during high-temperature exothermic reactions

제품 매개변수

WTD -20°C～300°C
WTD -45℃~250℃
WTD -70℃~200℃

모델		WTD-120M	WTD-255	WTD-455	WTD-755	WTD-275V
온도 범위		-5°C~120°C	-25°C~200°C	-45°C~250°C	-70°C~200°C	-20°C~300°C
Temp accuracy		±0.3℃
Temp resolution		0.1K
Control panel		7 inch colorful touch screen
데이터 곡선		Data Curve Record
Date output		U 디스크 엑셀 형식
Control model		PID Adaptive controller
커뮤니케이션		MODBUS RTU RS485
난방 용량		2kW	5.5kW	5.5kW	5.5kW	7.5kW
냉각 용량 kW	300°C					7.5kW
	200°C		5.5kW	5.5kW	5.5kW	7.5kW
	100°C	1.5kW	5.5kW	5 kW	5 kW	7.5kW
	20°C	1kW	5.5kW	5 kW	5 kW	5.5kW
	-15°C		2.5kW	4 kW	4 kW	2.5kW
	-35°C			1.5kW	3kW
	-60°C				1.1kW
최대 순환 펌프		7L/min 2.5bar	25L/min 3bar	25L/min 3bar	25L/min 3bar	25L/min 3bar
연결 크기		R1/2	R3/4	R3/4	R3/4	R3/4
Temp sensor		PT100	PT100	PT100	PT100	PT100
압축기		Emerson Copeland/Scope/Tecumseh
증발기		판형 열교환기
Cooling way		공랭식	Air cooled+water cooled
Throttle type		열팽창 밸브	Electronic expansion valv
건식 필터		댄포스
Heating-conduction medium		Synthetic heat conducting oil
냉매		R404A	R404A	R404A	R404A R23	R404A
파이프 재질		SUS304	SUS304	SUS304	SUS304	SUS304
Metal insulated hose		1m*2	1.8M*2	1.8M*2	1.8M*2	1.8M*2
Contactor/circuit breaker		슈나이더	슈나이더	슈나이더	슈나이더	슈나이더
치수 cm		355675	5570175	5570175	6585185	5570175
무게 kg		60KG	195KG	205KG	325KG	245KG
전원 380V 50HZ		220V 3.1kW	9.5kW MAX	10kW MAX	12kW MAX	15kW MAX
케이스 소재		Cold rolled steel powder coating (standard color 7035)

모델		WTD-255-2T Double Temp range WTD-255W-2T Double Temp range		WTD-455-2T Double Temp range WTD-455W-2T Double Temp range
온도 범위		-25°C~200°C		-45°C~250°C
Temp accuracy		±0.3℃
Temp resolution		0.1K
Control panel		7 inch colorful touch screen
데이터 곡선		Data Curve Record
Date output		U 디스크 엑셀 형식
Control model		PID Adaptive controller
난방 용량		5.5kW	5.5kW	5.5kW	5.5kW
냉각 용량 kW	250°C			5.5kW	5.5kW
	200°C	5.5kW	5.5kW	5.5kW	5.5kW
	100°C	5kW	5kW	5 kW	5kW
	20°C	5kW	5kW	5 kW	5kW
	-15°C	2 kW	2 kW	4 kW	4kW
	-35°C			1.5kW	1.5kW
최대 순환 펌프		25L/min 3bar Double Line		25L/min 3bar Double Line
연결 크기		R3/4 Double Line		R3/4 Double Line
Temp sensor		PT100		PT100
		Displays temp. data of two lines of inlet and outlet liquid		Displays temp. data of two lines of inlet and outlet liquid
압축기		에머슨 코플랜드
증발기		판형 열교환기		판형 열교환기
Cooling way		Air cooled + Water cooled		Air cooled + Water cooled
Throttle type		Electronic expansion valv		Electronic expansion valv
건식 필터		댄포스
Heating-conduction medium		Synthetic heat conducting oil
냉매		R404A		R404A
파이프 재질		SUS304		SUS304
Metal insulated hose		1.8M*4		1.8M*4
Contactor/circuit breaker		슈나이더		슈나이더
치수 cm		70100175		70100175
무게 kg		325KG		365KG
전원 380V 50HZ		19kW MAX		20kW MAX
케이스 소재		Cold rolled steel powder coating (standard color 7035)

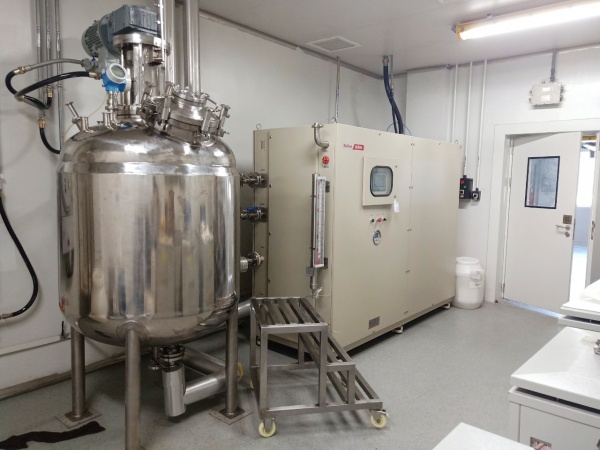

모델		WTD-2A38W-2TPEX		WTD-4A38W-2TPEX		WTD-7A50WPEX
온도 범위		-25～200°C	-25～200°C	-45～200°C	-45～200°C	-70～200°C
Temp accuracy		±0.5℃
Temp resolution		0.1K
Control panel		지멘스 7인치 컬러 방폭형 터치 스크린
데이터 곡선		Data Curve Record
Date output		U 디스크 엑셀 형식
제어 시스템		Lneya Control System Siemens PLC
System circulation fluid		30L+30L		30L+30L		50L
확장 탱크 용량		120L		120L		100L
난방 용량		38kW	38kW	38kW	38kW	50kW
히터		Electric Heater Heating power 3W/cm2
난방 액추에이터		Voltage regulating actuator 4~20mA control
냉각 용량 kW	200°C	38kW	38kW	38kW	38kW	50kW
	100°C	38kW	38kW	38kW	38kW	50kW
	20°C	38kW	38kW	38kW	38kW	50kW
	-15°C	15kW	15kW	20kW	20kW	40kW
	-35°C			11kW	11kW	25kW
	-60°C					12kW
최대 순환 펌프		250L/min 3bar	250L/min 3bar	250L/min 3bar	250L/min 3bar	250L/min 3bar
연결 크기		DN50 PN16
냉각수 열교환기		이중 튜브 열교환기
냉각수 용량		25m³/h 1BAR～4bar max DN65 PN10		28m³/h 1BAR～4bar max 接口尺寸DN65 PN10		28m³/h1BAR～4bar max DN65 PN10
압축기		Emerson copeland scroll flexible compressor
Temp sensor		PT100 Fluid temperature of each group of inlet and outlet
Throttle type		Electronic expansion valv
건식 필터		댄포스
Heating-conduction medium		합성 열전달 오일
파이프 재질		SUS304
저전압 전기		슈나이더/지멘스
치수 cm		250200220		250200220		250200220
무게 kg		2500KG		2600KG		2600KG
전원 380V 50HZ		110kW MAX		125kW MAX		120kW MAX
방폭 형태		Positive pressure explosion-proof, Explosion proof product installation license No. PCEC-2017-B025
케이스 소재		Cold rolled steel powder coating (standard color 7035)

작동 원리

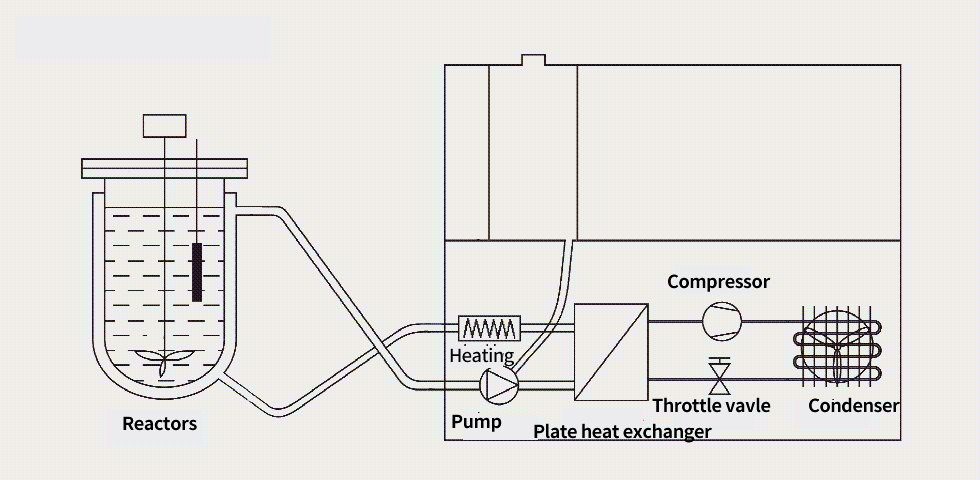

초고온 냉각 기술은 300℃의 고온에서 직접 냉각이 가능하며[팽창 챔버의 열전달 매체만 공기 중의 산소와 접촉하기 때문에(팽창 탱크의 온도는 상온과 60℃ 사이) 열전달 매체가 산화되고 공기 중의 수분을 흡수할 위험을 줄일 수 있습니다. 고온에서는 열전도 매체가 증발하지 않으며 -80℃ ~ 190℃, -70℃ ~ 220℃, -88℃ ~ 170℃, -55℃ ~ 250℃, -30℃ ~ 300℃의 연속 온도 제어를 가압 없이도 실현할 수 있습니다.

컬러 화면 제어

1. 모든 종류의 공정 제어 온도를 표시합니다.
2. 팽창 용기에 있는 열 전도성 매체의 액체 레벨을 표시합니다.
3. 냉장 시스템 작동 표시를 표시합니다.
4. 히터 작동 표시를 표시합니다.
5. 순환 펌프 작동 표시를 표시합니다.
6. 온도 제어(재료 온도 제어 패턴, 열 전도성 매체 온도 제어)를 표시합니다.
7. 온도 상한, 하한 제어를 설정할 수 있습니다.
8. 재킷과 원자로 소재의 온도 차이를 설정할 수 있습니다.
9. 액체가 비었을 때 액체를 추가하라는 알람을 표시합니다.
10. 냉동 컴프레서는 수동 또는 자동으로 작동하도록 설정할 수 있습니다.

애플리케이션

신소재 | 특수가스 생산 온도 제어

신소재는 우수한 성능을 가진 구조용 소재와 특수한 특성을 가진 기능성 소재를 새로 개발하거나 개발하는 것으로, 연구 개발 및 생산 공정에서 온도 제어에 대한 요구 사항이 매우 높습니다. 산소, 질소, 아르곤 및 기타 산업용 가스와 같은 특수 가스를 생산하는 경우에도 제품 품질과 생산 효율성을 보장하기 위해 정밀한 온도 제어가 필요합니다.

자세히 알아보기

API | 중간 생산 온도 제어 솔루션

원료 생산 공정에서는 특정 온도 범위 내에서 많은 화학 반응을 수행해야 합니다. 예를 들어 항생제 생산에서는 온도가 조금만 변해도 박테리아의 성장률과 제품의 활성에 영향을 미칠 수 있습니다. 따라서 고온 및 저온 일체형 기계 또는 온도 제어 반응기 오일 온도 기계와 같은 고정밀 온도 제어 시스템을 사용하는 것이 원활한 생산을 보장하는 열쇠가되었습니다. 이러한 장치에는 고정밀 온도 제어 시스템이 내장되어 있으며 PID 온도 제어 기술을 사용하여 ±0.1°C의 온도 제어 정확도를 달성하여 각 화학 반응이 적절한 온도에서 수행될 수 있도록 보장합니다.

자세히 알아보기

증류 농도 온도 제어 솔루션

증류 및 농축의 기본 원리는 혼합물 내 성분의 휘발성 차이를 활용하고 가열 조건에서 휘발성 성분을 기화시킨 다음 응축을 통해 수집하여 분리 및 농축의 목적을 달성하는 것입니다. 이 복잡하고 섬세한 공정에서 온도 제어 기술은 원활한 작동을 보장하는 핵심 요소일 뿐만 아니라 제품 품질과 효율에 영향을 미치는 중요한 요소입니다.

자세히 알아보기

Customized solutions to meet your temperature process needs

CUSTOM CHILLER SIZES

Whether it is portable, compact, large and small chillers, we can custom design them according to your requirements. No matter how many tons of chiller you need, we can create the best solution.

CUSTOM CHILLER TYPES

We provide chillers of various refrigeration types, including but not limited to air-cooled, water-cooled and evaporative-condensing chillers. Regardless of the type of refrigeration compressor, we can design it according to your requirements.

CUSTOM TEMPERATURE RANGES

We can create a custom solution for temperatures from -150℃ to +350℃. Custom temperature ranges for specific industries.

CUSTOM CHILLER VOLTAGE

Customize chiller voltage and phase according to your needs. Optional 110V/60HZ, 220V/60HZ, 380V/50HZ, 220V/50HZ, 400V/50HZ, 460V/60HZ, 440V~480V/60HZ, etc.
