실험실 냉각기 CDLJ -115 ℃ ~ -50 ℃

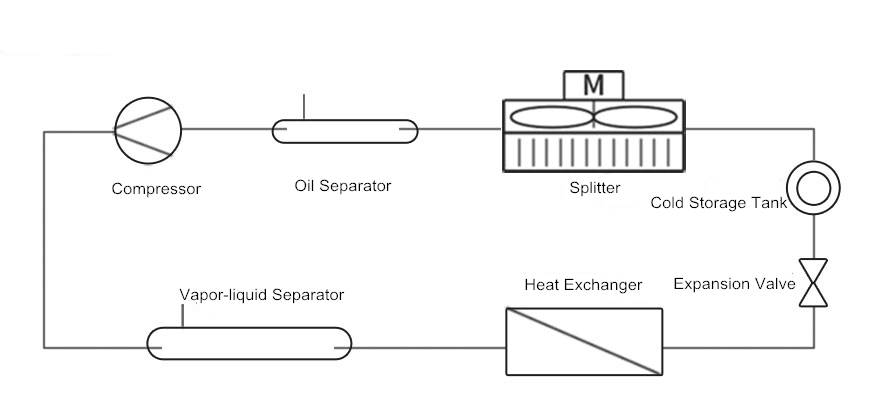

Operating Principle

기술 파라미터 :

저온 순환 장치, 저온 순환 장치, 저온 순환 장치, 저온 순환 장치, 순환 장치, 순환 장치, 순환 장치, 냉각 장치, 냉각 순환 장치, 냉각 장치 순환 장치, 냉각 장치, 냉동 장치 순환 장치, 냉동 장치, 냉동기 순환기, 저온 냉동기, 냉동고, 저온 냉동기, 저 냉각기, 냉동기 냉각기, 콜드 트랩, 침지 냉각기, 저온 조, 바스 온도 조절기.
중형 저온 냉동고, -155 ℃ ~ -50 ℃의 냉동 온도 범위, 석유 화학, 의료, 제약, 생화학 및 동결 건조, 군용 및 기타 고온 냉동 장치에서 널리 사용되는 액체 용 안전하고 신뢰할 수있는 신속한 냉각. 첨단 산업.

모델	CDLJ-2W	CDLJ-3W	CDLJ-4W	CDLJ-6W	CDLJ-10W	CDLJ-15W	CDLJ-20W	CDLJ-30W	CDLJ-45W	CDLJ-60W	CDLJ-90W
온도 범위	-115°C~ -50°C
냉방 능력  At -90°C	3kW	4.5kW	6kW	9kW	15kW	22.5kW	30kW	45kW	67.5kW	90kW	180kW
	2580Kcal/h	3870Kcal/h	5160Kcal/h	7740Kcal/h	12900Kcal/h	19350Kcal/h	25800Kcal/h	38700Kcal/h	58050Kcal/h	77400Kcal/h	154800Kcal/h
냉방 능력  At -110°C	2kW	3kW	4kW	6kW	10kW	15kW	20kW	30kW	45kW	60kW	120kW
	1720Kcal/h	2580Kcal/h	3440Kcal/h	5160Kcal/h	8600Kcal/h	12900Kcal/h	17200Kcal/h	25800Kcal/h	38700Kcal/h	51600Kcal/h	103200Kcal/h
순환 펌프	6.6m³/h	6.6m³/h	6.6m³/h	15m³/h	15m³/h	15m³/h	25m³/h	25m³/h	35m³/h	35m³/h	50m³/h
	2.5bar max	2.5bar max	2.5bar max	2.5bar max	2.5bar max	2.5bar max	2.5bar max	2.5bar max	2.5bar max	2.5bar max	2.5bar max
수입 액 치수	DN-25 PN-10	DN-25 PN-10	DN-25 PN-10	DN-40 PN-10	DN-40 PN-10	DN-40 PN-10	DN-50 PN-10	DN-50 PN-10	DN-65 PN-10	DN-65 PN-10	DN-80 PN-10
냉각 수 30 도	10m³/h DN40	14m³/h DN50	20m³/h DN65	25m³/h DN65	35m³/h DN80	45m³/h DN100	65m³/h DN100	90m³/h DN125	120m³/h DN150	180m³/h DN200	250m³/h DN200
냉동 탱크 (옵션)	100L	150L	150L	250L	300L	500L	500L	750L	1000L	1500L	2000L
팽창 조 (규격)	50L	75L	100L	150L	200L	300L	300L	400L	550L	800L	1000L
압축기	이탈리아 DORIN、Carlyle				이탈리아 DORIN、Carlyle, Hanzhong, Fusheng, Bitzer 스크류 압축기
조작 패 널	7 인치 컬러 터치 스크린 은 입력, 온도 곡선 기록 을 나타 낸다.
제어 시스템	Siemens S7 시리즈 PLC 및 모듈, 비트 유형 개방 및 폐쇄 냉각의 온도 차이 설정
완전 밀폐 시스템	전체 시스템 은 밀폐 시스템 이 고 저온 은 공기 중의 수분 을 흡수 하지 않 으 며 시스템 은 운행 중 고온 으로 인해 압력 이 상승 하지 않 으 며 저온 은 자동 으로 열전도 매 체 를 보충 합 니 다.
순환 펌프	LNEYA 자력 구동 펌프 /독일 브랜드 자력 구동 펌프 를 선택 배치 하 다.
증발 기	Danfoss / KAORI 판형 열교환 기 / 沈氏 튜브 열교환 기
응축기	이중관 수냉 콘덴서 / 튜브형 수냉 콘덴서
중간 열 교환기	Danfoss / KAORI 판형 열교환 기 / 沈氏 튜브 열교환 기
전기	AC 접촉기, 중간 릴레이, 회로 차단기, 열 릴레이 등에 대해 Schneider / ABB 브랜드를 선택하십시오.
냉 매	R404A /R23/R14혼합 냉매
냉 매 를 싣다	에탄올, 디클로로 메탄, 열전달 오일 등
안전 보호	고전압 보호, 워터 컷 보호, 과전류 보호, 누설 보호, 위상 및 위상 오류 보호, 고온 보호, 센서 오류, 낮은 수위 경보 등과 같은 다중 안전 보호

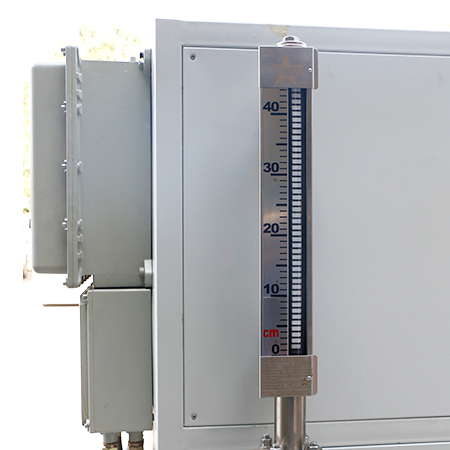

액 위 지시	유리 레벨 표시기 사용
파이프라인 재질	팽창 탱크, 냉장 탱크 및 순환 파이프 라인은 모두 SUS304로 만들어집니다.
케이스 소재	채널 강철 + 사각 튜브 + 냉간 압연 판 밀봉 판 스프레이 7035
외형 사이즈cm	100*150*185	205*145*205	205*145*205	205*145*175	245*145*205	300*160*225	350*160*205	400*160*225	500*200*225	650*200*225	1000*240*235
전원 380V 50HZ	14kW	18kW	30kW	43kW	69kW	101kW	136kW	200kW	295kW	396kW	768kW
소음	75데시벨 이내		80데시벨 이내			90데시벨 이내
중량kg	950kg	1100kg	1400kg	1800kg	2200kg	3000kg	3500kg	4000kg	5000kg	6000kg	9000kg
골 라 배치 하 다.	옵션 외부 터치 스크린 컨트롤러, 통신선 거리 10m

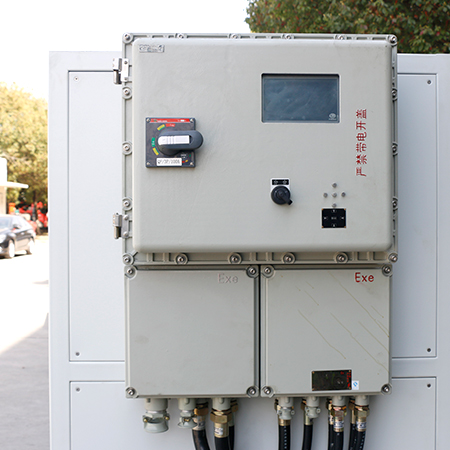

골 라 배치 하 다.	방폭형 터치 스크린 제어 시스템 (ExdellBT4) 옵션, 통신선 거리 15m
