물 냉각 Chiller 공장 LD -80 ℃ ~ -30 ℃

물 냉각 Chiller 공장 LD -80 ℃ ~ -30 ℃

  • 물 냉각 Chiller 공장 LD -80 ℃ ~ -30 ℃
  • Ultra-Low Temp. Water-Cooled Chiller-1.JPG
  • Ultra-Low Temp. Water-Cooled Chiller-2.JPG
  • Ultra-Low Temp. Water-Cooled Chiller-3.JPG

Application: Various Reactors, Distillation or Extraction System, Laboratory, University, Research Institute, Aerospace, Automotive Industry, Semiconductor and Electrical Test, Chemical, Pharmaceutical, Petrochemical, Biochemical, Biological and Other Industries.



  • 제품 설명
  • 시스템 소개



기술 파라미터 :

중형 저온 냉동고, 석유 화학, 의료, 제약, 생화학 및 동결 건조, 군사 및 기타 고온 냉동기에서 널리 사용되는 액체에 대한 안전, 신뢰성, 빠른 냉각 -80 ℃ ~ -30 ℃에서의 냉동 온도 범위, 첨단 산업.

저온 순환 장치, 저온 순환 장치, 저온 순환 장치, 저온 순환 장치, 순환 장치, 순환 장치, 순환 장치, 냉각 장치, 냉각 순환 장치, 냉각 장치 순환 장치, 냉각 장치, 냉동 장치 순환 장치, 냉동 장치, 냉동기 순환기, 저온 냉동기, 냉동고, 저온 냉동기, 저 냉각기, 냉동기 냉각기, 콜드 트랩, 침지 냉각기, 저온 조, 바스 온도 조절기.

모델 LD-4W LD-6W LD-8W LD-12W LD-20W LD-30W LD-40W LD-60W LD-90W LD-120W LD-180W
온도 범위  -80°C~ -30°C
냉방 능력
At -60°C
6kW 9kW 12kW 18kW 30kW 45kW 60kW 90kW 135kW 180kW 270kW
5160Kcal/h 7740Kcal/h 10320Kcal/h 15480Kcal/h 25800Kcal/h 38700Kcal/h 51600Kcal/h 77400Kcal/h 116100Kcal/h 154800Kcal/h 232200Kcal/h
냉방 능력
At -75°C
4kW 6kW 8kW 12kW 20kW 30kW 40kW 60kW 90kW 120kW 180kW
3440Kcal/h 5160Kcal/h 6880Kcal/h 10320Kcal/h 17200Kcal/h 25800Kcal/h 34400Kcal/h 51600Kcal/h 77400Kcal/h 103200Kcal/h 154800Kcal/h
순환 펌프 6.6m³/h 6.6m³/h 9m³/h 15m³/h 25m³/h 25m³/h 25m³/h 35m³/h 35m³/h 50m³/h 65m³/h
2.5bar max 2.5bar max 2.5bar max 2.5bar max 2.5bar max 2.5bar max 2.5bar max 2.5bar max 2.5bar max 2.5bar max 2.5bar max
수입 액 치수 DN-25
PN-10
DN-25
PN-10
DN-32
PN-10
DN-40
PN-10
DN-50
PN-10
DN-50
PN-10
DN-50
PN-10
DN-65
PN-10
DN-65
PN-10
DN-80
PN-10
DN-80
PN-10
냉각 수 30 도 10m³/h
DN40
14m³/h
DN50
20m³/h
DN65
25m³/h
DN65
35m³/h
DN80
45m³/h
DN100
65m³/h
DN100
90m³/h
DN125
120m³/h
DN150
180m³/h
DN200
250m³/h
DN200
냉동 탱크 (옵션) 200L 350L 500L 750L 1000L 1200L 1500L 2200L 3000L 4000L 5000L
팽창 조 (규격) 100L 175L 250L 350L 500L 600L 750L 1000L 1350L 1800L 2200L

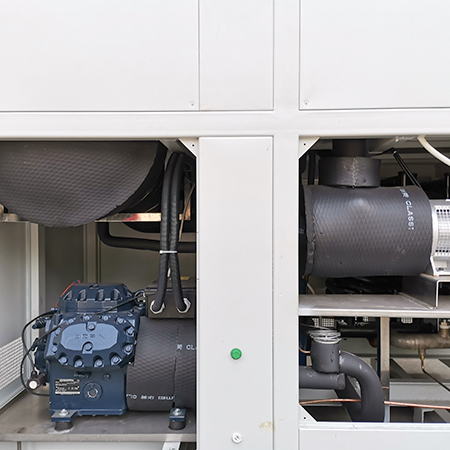

압축기 표준:이탈리아 DORIN、Carlyle 이탈리아 DORIN、Carlyle, Hanzhong, Fusheng, Bitzer 스크류 압축기

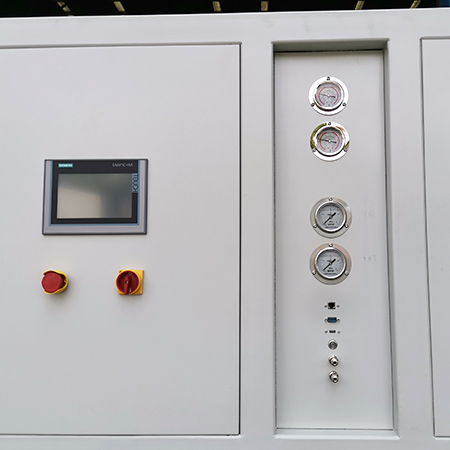

조작 패 널 7 인치 컬러 터치 스크린 은 입력, 온도 곡선 기록 을 나타 낸다.
제어 시스템 Siemens S7 시리즈 PLC 및 모듈, 비트 유형 개방 및 폐쇄 냉각의 온도 차이 설정
완전 밀폐 시스템 전체 시스템 은 밀폐 시스템 이 고 저온 은 공기 중의 수분 을 흡수 하지 않 으 며 시스템 은 운행 중 고온 으로 인해 압력 이 상승 하지 않 으 며 저온 은 자동 으로 열전도 매 체 를 보충 합 니 다.
순환 펌프 LNEYA 자력 구동 펌프 /독일 브랜드 자력 구동 펌프 를 선택 배치 하 다.
증발 기 Danfoss / KAORI 판형 열교환 기 / 沈氏 튜브 열교환 기
응축기 이중관 수냉 콘덴서 / 튜브형 수냉 콘덴서
중간 열 교환기 Danfoss / KAORI 판형 열교환 기 / 沈氏 튜브 열교환 기
냉동 부속품 오일 분리기, 필터 건조기, 팽창 밸브, 냉동 솔레노이드 밸브, 압력 제어, 사이트 글래스 등은 모두 Emerson / Danfoss 및 기타 브랜드를 채택합니다.
전기 AC 접촉기, 중간 릴레이, 회로 차단기, 열 릴레이 등에 대해 Schneider / ABB 브랜드를 선택하십시오.
냉 매 R404A /R23/R14혼합 냉매
냉 매 를 싣다 에탄올, 디클로로 메탄, 열전달 오일 등
안전 보호 고전압 보호, 워터 컷 보호, 과전류 보호, 누설 보호, 위상 및 위상 오류 보호, 고온 보호, 센서 오류, 낮은 수위 경보 등과 같은 다중 안전 보호
액 위 지시 유리 레벨 표시기 사용
파이프라인 재질 팽창 탱크, 냉장 탱크 및 순환 파이프 라인은 모두 SUS304로 만들어집니다.
케이스 소재 채널 강철 + 사각 튜브 + 냉간 압연 판 밀봉 판 스프레이 7035
외형 사이즈cm 100*150*185 205*145*205 205*145*205 205*145*175 245*145*205 300*160*225 350*160*205 400*160*225 500*200*225 650*200*225 650*220*235
전원
380V 50HZ
14kW 18kW 30kW 43kW 69kW 101kW 136kW 200kW 295kW 396kW 588kW
소음 75데시벨 이내 80데시벨 이내 90데시벨 이내
중량kg 950kg 1100kg 1400kg 1800kg 2200kg 3000kg 3500kg 4000kg 5000kg 6000kg 8000kg
골 라 배치 하 다. 옵션 외부 터치 스크린 컨트롤러, 통신선 거리 10m
골 라 배치 하 다. 방폭형 터치 스크린 제어 시스템 (ExdellBT4) 옵션, 통신선 거리 15m

Ultra-low temperature chiller

Ultra-low Temperature Chiller Practical Application

Ultra-low temperature chiller practical application
