수냉식 공업용 냉각기 LJ-45 ℃ ~ -10 ℃

수냉식 공업용 냉각기 LJ-45 ℃ ~ -10 ℃

  • 수냉식 공업용 냉각기 LJ-45 ℃ ~ -10 ℃
  • Ultra-Low Temp. Water-Cooled Chiller-1.JPG
  • Ultra-Low Temp. Water-Cooled Chiller-2.JPG
  • Ultra-Low Temp. Water-Cooled Chiller-3.JPG

Application: Various Reactors, Distillation or Extraction System, Laboratory, University, Research Institute, Aerospace, Automotive Industry, Semiconductor and Electrical Test, Chemical, Pharmaceutical, Petrochemical, Biochemical, Biological and Other Industries.



  • 제품 설명
  • 시스템 소개


Ultra-low temperature chiller
Ultra-low temperature chiller application

Operating Principle

LNEYA


기술 파라미터 :

중형 저온 냉동고, 석유 화학, 의료, 제약, 생화학 및 동결 건조, 군사 및 기타 고온 냉동고, 냉동 온도 범위에서 -45 ℃ ~ -10 ℃, 안전하고 신뢰할 수있는, 산업용 냉동기, 초 저온 냉각 장치, 냉동고, 산업용 저온 냉동기 등의 산업 분야에 적용 할 수 있습니다.

모델 LJ-6W LJ-10W LJ-15W LJ-20W LJ-30W LJ-40W LJ-60W LJ-90W LJ-120W LJ-180W
온도 범위  -45°C~ -10°C
냉방 능력
At -20°C
12kW 20kW 30kW 40kW 60kW 80kW 120kW 180kW 240kW 360kW
10320Kcal/h 17200Kcal/h 25800Kcal/h 34400Kcal/h 51600Kcal/h 68800Kcal/h 103200Kcal/h 154800Kcal/h 206400Kcal/h 309600Kcal/h
냉방 능력
At -40°C
6kW 10kW 15kW 20kW 30kW 40kW 60kW 90kW 120kW 180kW
5160Kcal/h 8600Kcal/h 12900Kcal/h 17200Kcal/h 25800Kcal/h 344000Kcal/h 51600Kcal/h 77400Kcal/h 103200Kcal/h 154800Kcal/h
순환 펌프 6.6m³/h 9m³/h 15m³/h 15m³/h 25m³/h 25m³/h 25m³/h 35m³/h 35m³/h 50m³/h
2.5bar max 2.5bar max 2.5bar max 2.5bar max 2.5bar max 2.5bar max 2.5bar max 2.5bar max 2.5bar max 2.5bar max
수입 액 치수 DN-25
PN-10
DN-32
PN-10
DN-40
PN-10
DN-40
PN-10
DN-50
PN-10
DN-50
PN-10
DN-50
PN-10
DN-65
PN-10
DN-65
PN-10
DN-80
PN-10
냉각 수 30 도 8m³/h
DN40
10m³/h
DN40
16m³/h
DN50
20m³/h
DN65
25m³/h
DN65
30m³/h
DN80
38m³/h
DN80
55m³/h
DN100
70m³/h
DN125
100m³/h
DN150
냉동 탱크 (옵션) 200L 350L 500L 750L 1000L 1200L 1500L 2200L 3000L 4000L
팽창 조 (규격) 100L 175L 250L 350L 500L 600L 750L 1000L 1350L 1800L
압축기 Carlyle 이탈리아 DORIN 압축기 / Carlyle, Hanbell, Fusheng, Bitzer 스크류 압축기
조작 패 널 7 인치 컬러 터치 스크린 은 입력, 온도 곡선 기록 을 나타 낸다.
제어 시스템 표준 구성 : 단일 칩 컨트롤러, 온 / 오프 냉각 사이의 비트 유형 설정 온도 차이 옵션 : Siemens S7 시리즈 PLC 및 모듈
완전 밀폐 시스템 전체 시스템 은 밀폐 시스템 이 고 저온 은 공기 중의 수분 을 흡수 하지 않 으 며 시스템 은 운행 중 고온 으로 인해 압력 이 상승 하지 않 으 며 저온 은 자동 으로 열전도 매 체 를 보충 합 니 다.
순환 펌프 LNEYA 자력 구동 펌프 /독일 브랜드 자력 구동 펌프 를 선택 배치 하 다.
증발 기 Danfoss / KAORI 판형 열교환 기 / 沈氏 튜브 열교환 기
응축기 이중관 수냉 콘덴서 / 튜브형 수냉 콘덴서
중간 열 교환기 Danfoss / KAORI 판형 열교환 기 / 沈氏 튜브 열교환 기
냉동 부속품 오일 분리기, 필터 건조기, 팽창 밸브, 냉동 솔레노이드 밸브, 압력 제어, 사이트 글래스 등은 모두 Emerson / Danfoss 및 기타 브랜드를 채택합니다.
전기 AC 접촉기, 중간 릴레이, 회로 차단기, 열 릴레이 등에 대해 Schneider / ABB 브랜드를 선택하십시오.
냉 매 R404A /R23혼합 냉매
냉 매 를 싣다 비 부식성 액체, 에탄올 수용액, 전열 유 등
안전 보호 고전압 보호, 워터 컷 보호, 과전류 보호, 누설 보호, 위상 및 위상 오류 보호, 고온 보호, 센서 오류, 낮은 수위 경보 등과 같은 다중 안전 보호

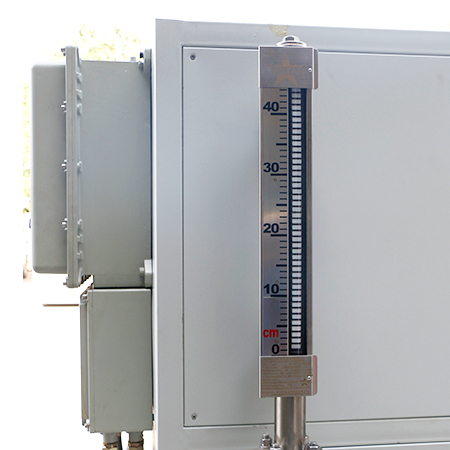

액 위 지시 유리 레벨 표시기 사용
파이프라인 재질 팽창 탱크, 냉장 탱크 및 순환 파이프 라인은 모두 SUS304로 만들어집니다.
케이스 소재 채널 강철 + 사각 튜브 + 냉간 압연 판 밀봉 판 스프레이 7035
외형 사이즈cm 100*150*185 100*150*185 205*145*205 205*145*205 205*145*175 245*145*205 300*160*225 350*160*205 400*160*225 500*200*225
전원
380V 50HZ
10kW 14kW 22kW 31kW 45kW 61kW 86kW 127kW 167kW 247kW
소음 75데시벨 이내 80데시벨 이내 90데시벨 이내
중량kg 800 950 1100 1350 1500 1800 2400 3100 3600 5000
골 라 배치 하 다. 옵션 외부 터치 스크린 컨트롤러, 통신선 거리 10m

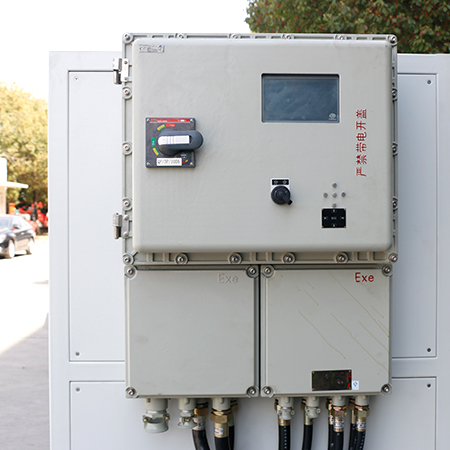

골 라 배치 하 다. 방폭형 터치 스크린 제어 시스템 (ExdellBT4) 옵션, 통신선 거리 15m


Ultra-low temperature chiller

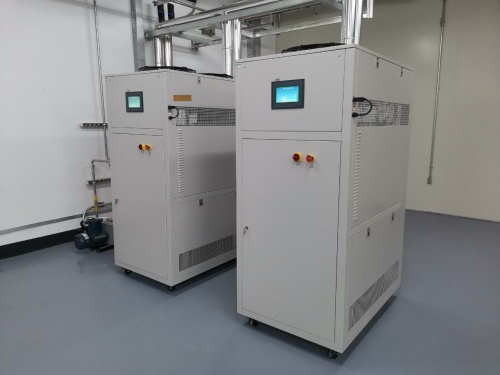

Ultra-low Temperature Chiller Practical Application

Ultra-low temperature chiller practical application
