Wuxi Guanya Refrigeration Technology co., ltd
SUNDI -10 ℃ ~ 200 ℃

SUNDI -10 ℃ ~ 200 ℃

  • SUNDI -10 ℃ ~ 200 ℃
  • Dynamic Temp Control Systems-2.jpg
  • Dynamic Temp Control Systems-1.jpg

Application: Various Reactors, Distillation or Extraction System, Laboratory, University, Research Institute, Aerospace, Automotive Industry, Semiconductor and Electrical Test, Chemical, Pharmaceutical, Petrochemical, Biochemical, Biological and Other Industries.



  • 제품 설명
  • 시스템 소개
  • 기술 매개 변수



동적 온도의 기술적 파라미터. 제어 시스템

메소드의 제어 설정을 변경하십시오. 시스템의 프로세스에서 가능한 한 빨리 응답이 지연됩니다. 가장 작은 시스템 오버 슛이됩니다. 제어 루프의 두 세트로 알려진 두 개의 PID (PID는 각 그룹의 변수) 제어 루프 구조로 알려져 있습니다 : 주 회로와 회로에서 설정으로 루프 출력의 주요 제어 루프.

PV가있는 피드 포워드가있는 시스템, PV 출력의 마스터 PID 루프 작동 결과 및 제어 루프의 설정을 복합하여 피드 포워드 신호를 통해 온도 제어 시스템의 정확성을 보장합니다.


모델 SUNDI-125
SUNDI-125W
SUNDI-135
SUNDI-135W
SUNDI-155
SUNDI-155W
SUNDI-175
SUNDI-175W
SUNDI-1A10
SUNDI-1A10W
SUNDI-1A15
SUNDI-1A15W
매체 온도 범위 -10℃~+200℃

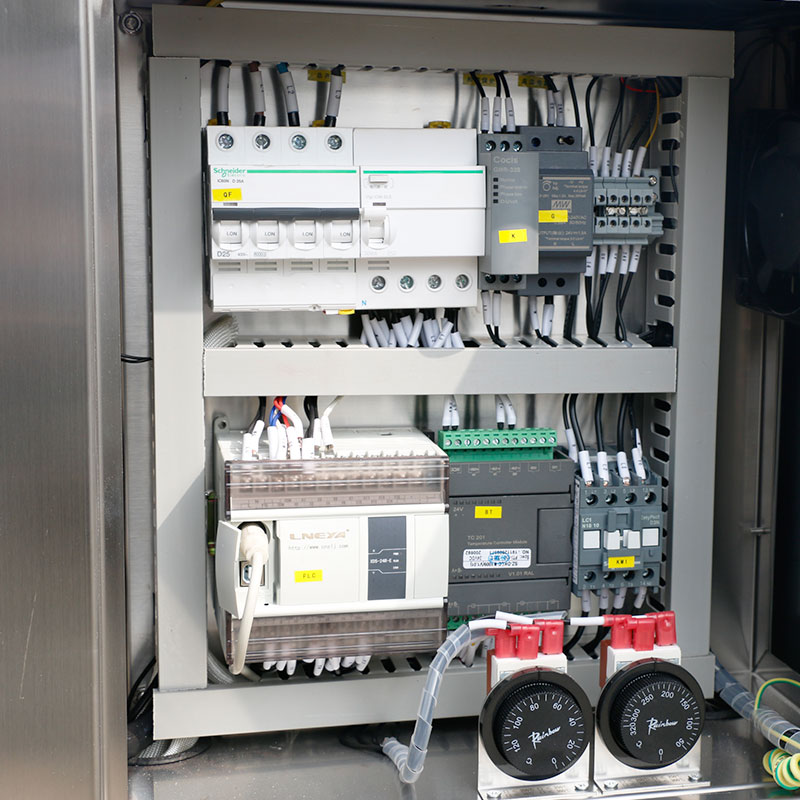

제어 시스템 피 드 포워드 PID, 모델 없 이 트 리 알고리즘, PLC 컨트롤 러
온도 제어 모드 선택 재료 온도 제어 와 설비 수출 온도 제어 모델 은 자 유 롭 게 선택 할 수 있다.
온도차 제어 설비 수출 온도 와 반응 재료 온도 의 온도 차 이 를 조절 할 수 있 고 설정 할 수 있다.
프로그램 편집 5 개의 절 차 를 편성 할 수 있 고, 각 절 차 는 40 단계 로 편성 할 수 있다.

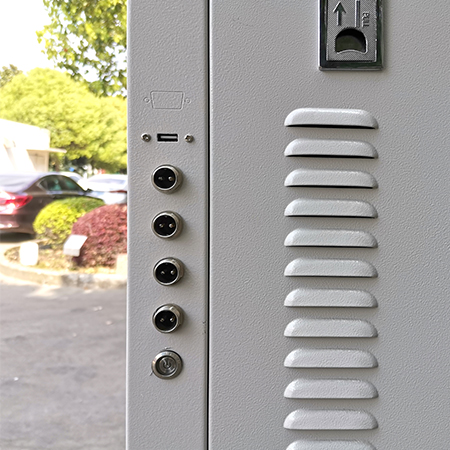

통신 협의 MODBUS RTU 프로 토 콜 RS 485 인터페이스
외부 접근 온도 피드백 PT100 또는 4 ~ 20mA 또는 통신 설정 (기본 PT100)
온도 피드백 장비 열 전도 매체 : 3 점 온도 : 입구 온도, 출구 온도, 반응기 재료 온도 (외부 온도 센서)
열전도 매체 온도 제어 정밀도 ±0.5℃
반응 재료 온도 제어 정밀도 ±1℃
가열 전력 kW 2.5 3.5 5.5 7.5 10 15
냉방 능력 kW  200℃ 2.5 3.5 5.5 7.5 10 15
20℃ 2.5 3.5 5.5 7.5 10 15
-5℃ 1.5 2.1 3.3 4.2 6 9
흐름 압력 max
L/min bar
20 35 35 50 50 75
2 2 2 2 2 2.5
압축기 Highly Emerson Copeland / Danfoss 스크롤 압축기
팽창 밸브 Danfoss / Emerson 열 팽창 밸브
증발 기 Danfoss / KAORI 열교환 기

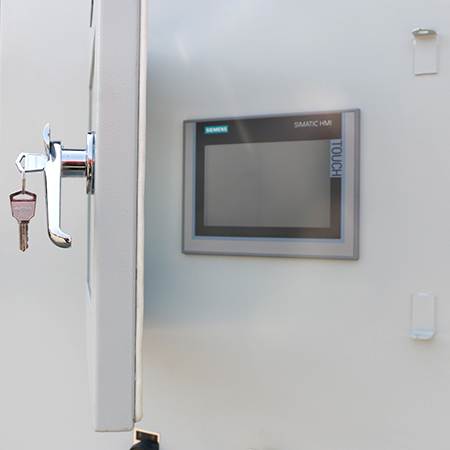

조작 패 널 7 인치 컬러 터치 스크린, 온도 곡선 표시, 기록
안전 보호 자가 진단 기능, 냉동기 과부하 보호, 고압 압력 스위치, 과부하 계전기, 열 보호 장치 등 여러 가지 안전 보장 기능 을 가진다.
밀폐 순환 시스템 전체 시스템 은 완전 밀폐 시스템 으로 고온 시 에는 기름 안개, 저온 에서 공기 중의 수분 을 흡수 하지 않 으 며 시스템 은 운행 중 고온 으로 인해 압력 이 상승 하지 않 고 저온 에서 자동 으로 열전도 매 체 를 보충 합 니 다.
냉 매 R-404A/R507C
인터페이스 치수 G1/2 G3/4 G3/4 G1 G1 G1
수냉 형 W 온도 20 도
温度 20度
600L/H
1.5bar~4bar
G3/8
800L/H
1.5bar~4bar
G1/2
1000L/H
1.5bar~4bar
G3/4
1200L/H
1.5bar~4bar
G3/4
1600L/H
1.5bar~4bar
G3/4
2000L/H
1.5bar~4bar
G3/4
사이즈(물 냉각)cm 45*65*120 50*85*130 50*85*130 55*100*175 55*100*175 70*100*175
치수 (바람 냉각)cm 45*65*120 50*85*130 55*100*175 55*100*175 70*100*175 70*100*175
내염성 크기(바람 냉각) cm 45*110*130 45*110*130 45*110*130 55*120*170 55*120*170 55*120*170
방폭형 정압(물 냉각)cm 110*95*195 110*95*195 110*95*195 110*95*195 110*95*195 120*110*195
정상 체중kg 115 165 185 235 280 300
전원 380V 50HZ AC 220V 50HZ 3.6kW 5.6kW 7.5kW 10kW 13kW 20kW
공냉식 크기 (옵션)cm / 50*68*145 50*68*145 50*68*145 / /

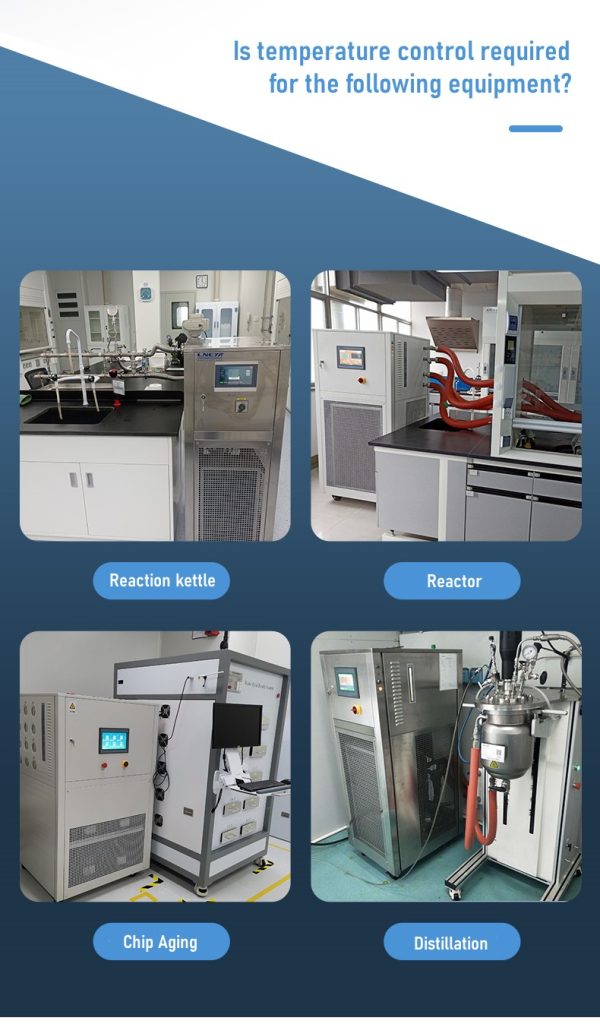

냉동 가열 온도 조절 시스템의 일반적인 적용 :

고압 반응 케틀의 저온 및 열원의 동적 자동 온도 조절, 이중층 유리 반응 케틀의 동적 자동 온도 조절 및 이중층 반응기의 저온 및 고온 소스의 동적 자동 온도 조절.

마이크로 채널 반응기 온도 조절, 소형 온도 조절 시스템, 스팀 공급 시스템 온도 조절, 재료 저온 에이징 테스트.
결합 된 화학 냉 음원 열원, 반도체 장비의 냉각 가열 및 진공 챔버의 가열 온도의 자동 온도 조절이 제어됩니다.

냉동의 온도 제어 시스템의 장점 및 기능 :

온도 범위는 120에서 350까지이며 성능이 뛰어나고 독창적이며 고정밀이며 지능적인 온도 제어가 가능합니다.
0.5 ~ 1200kW의 높은 냉각 능력, 최고의 생산 안정성 및 반복 가능한 결과.
다기능 경보 시스템 및 안전 기능, 판형 열 교환기, 관형 히터를 사용하여 가열 및 냉각 속도를 높입니다.
7 인치 및 10 인치 컬러 TFT 터치 스크린 그래픽 디스플레이, 마그네틱 드라이브 펌프를 사용하고 리씰 불량 문제가 없습니다.
완전 밀폐 시스템, 열 전도성 액체 수명 연장, 매우 넓은 온도 범위, 액체 매체 교체 필요 없음.
초고온 냉각 기술은 300 도의 고온에서 직접 냉각 할 수 있습니다.
원리와 기능은 직원을 사용하는 것에 많은 이점을 가지고 있습니다 : 몸의 열 전도 매체가 공기 중 산소 (및 실온에서 60 °까지 팽창 탱크 온도)에 접촉하면 캐비티가 확장되기 때문에 흡수되는 열 전도 매체가 더 적습니다. 산화 및 공기 습기의 위험이 있습니다.
고온에서 열전도 매체가 증발하지 않으며 가압없이 -80 ~ 190도, -70 ~ 220도, -88 ~ 170도, -55 ~ 250도, -30 ~ 300도 연속 온도 조절이 가능합니다.


전체 폐쇄 파이프 디자인을 채택, 열 전도 액체에 대 한 수요를 줄이고, 시스템의 열 가동률을 향상 하 고 급속 한 리프팅 온도에 도달하는 고효율 플레이트 열교환기를 채택합니다. 닫힌 된 시스템에서 열 전도성 매체 컨테이너 확장 열 전도성 매체가 높은 또는 낮은 온도, 60도까지 실온으로 확장 탱크 온도, 수분과 휘발성을 흡수의 위험을 실행하는 열 전도 매체를 줄일 수 있는지 여부 컨테이너의 순환에 참여하지 않습니다.
