SUNDI320/420W/430W
반응기 및 재료의 온도 제어- 냉각 용량0.3kW~3kW
- 난방 전력2kW~3kW
- 전력 범위2.9kW~5kW
- 중간 정확도±0.5℃
- 재료 정확도±1℃
- 냉매R404A/R507C
- 무게55KG~85KG
제품 데이터 다운로드
![](https://www.lneya.com/wp-content/uploads/2024/03/sundi1.png)
재료 온도 및 장비 배출구 온도 제어 옵션
동적 냉각 난방 시스템
완전 밀폐형 시스템, 단일 매체로 냉장 및 난방 완료
온도 제어
-120~350℃
온도 정확도
±0.5℃
구성 세부 정보
모델 | SUNDI-320 | SUNDI-420W | SUNDI-430W | |
온도 범위 | -30℃~180℃ | -40℃~180℃ | -40℃~200℃ | |
제어 모드 | 피드백 PID + 당사의 특수 동적 제어 계산, PLC 컨트롤러 | |||
온도 제어 | 공정 온도 제어 및 재킷 온도 제어 모델 | |||
온도 차이 | 재킷 오일과 원료 공정 간의 온도 차이 설정 또는 제어 | |||
프로그램 편집기 | 5개 프로그램, 각 프로그램당 40단계 편집 가능 | |||
통신 프로토콜 | MODBUS RTU 프로토콜, RS485 인터페이스 | |||
재료 온도 피드백 | PT100 | |||
임시 피드백 | 장비의 입구와 출구, 원자로 재료 온도(외부 온도 센서) 등 세 지점의 온도입니다. | |||
중간 온도 정확도 | ±0.5℃ | |||
재료 온도 정확도 | ±1℃ | |||
난방 전력 | 2KW | 2KW | 3KW | |
냉각 용량 | 180℃ | 1.5kW | 1.8kW | 3kW |
50℃ | 1.5kW | 1.8kW | 3kW | |
0℃ | 1.5kW | 1.8kW | 3kW | |
-5℃ | 0.9kW | 1.2kW | 2kW | |
-20℃ | 0.6kW | 1kW | 1.5kW | |
-35℃ | 0.3kW | 0.5kW | ||
순환 펌프 | 최대 10L/min 0.8bar |
최대 10L/min 0.8bar |
최대 20L/min 2bar |
|
압축기 | Secop/프랑스어 테쿰세 | Secop/프랑스어 테쿰세Secop/프랑스어 테쿰세 | ||
확장 밸브 | 전자식 팽창 밸브 | |||
증발기 | 판형 열교환기 | |||
조작 패널 | 7인치 터치 스크린, 온도 곡선 표시\EXCEL 데이터 출력 | |||
안전 보호 | 자가 진단 기능; 냉동고 과부하 보호; 고압 스위치, 과부하 릴레이, 열 보호 장치, 액체 저수위 보호, 고온 보호 및 온도 오류 보호. | |||
폐쇄형 순환 시스템 | 전체 시스템은 완전 폐쇄 순환이며 고온에서는 오일 미스트가없고 저온에서는 수증기가 없으며 시스템이 작동 할 때 압력이 상승하지 않습니다. 시스템은 저온에서 자동으로 오일을 공급합니다. | |||
냉매 | R404A/R507C, | |||
연결 크기 | ZG1/2 | ZG1/2 | ZG1/2 | |
수냉식 W(냉각수@20℃) 타입 | 800L/H 1.5bar~4bar |
8000L/H 1.5bar~4bar |
||
치수(mm) | 350*560*750 | 400*700*1300 | 470*700*1300 | |
포지티브 엑스프루프 크기(mm) | 700*750*1215 | 700*750*1215 | ||
무게 | 55kg | 60kg | 85kg | |
전원 | AC 220V 50HZ 2.9kW(최대) | AC 220V 50HZ 3.3kW(최대) | AC380V 50HZ 5kW(최대) | |
케이스 소재 | 냉간 압연 시트 스프레이 성형(표준 색상 7035) | |||
선택 사항 | 양압 방폭 시스템 마지막에 PEX 추가 | |||
선택 사항 | 이더넷 인터페이스 옵션, 컴퓨터 운영 소프트웨어 구성 | |||
선택 사항 | 외부 터치 스크린 디스플레이 컨트롤러 옵션(별도), 통신선 거리는 10미터입니다. | |||
전원 옵션 | 옵션 전원 100V 50HZ 단상, 110V 60HZ 단상, 230V 60HZ 단상, 220V 60HZ 삼상, 440V~460V 60HZ 삼상 | |||
선택 사항 | 선디 시리즈는 25kW의 발열량 범위 내에서 선택할 수 있습니다. 매체의 온도 제어 정확도는 ±0.1°C이며, 재료의 온도 제어 정확도는 ±0.1°C입니다. |
제품 설명
Ultra-high Temperature Cooling Technology Can Directly Cool Down From 300℃ High Temperature. Because only the heat transfer medium in the expansion chamber is in contact with the oxygen in the air (and the temperature of the expansion tank is between normal temperature and 60℃), which can reduce the heat transfer medium. The risk of oxidizing and absorbing moisture from the air. No high-temperature heat medium evaporates at high temperature, and continuous control can be achieved with -80℃ to 190℃, -70℃ to 220℃, -88℃ to 170℃, -55℃ to 250℃, and -30℃ to 300℃ without pressurization temperature.

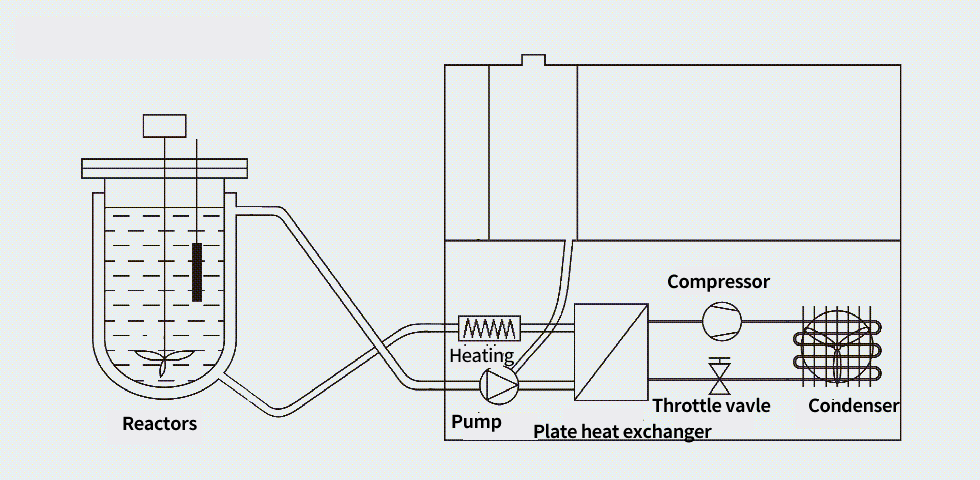

원칙
![](https://www.lneya.com/wp-content/uploads/2023/05/sundi-yuanli-5.gif)
완전 밀폐형 파이프라인 설계와 효율적인 판형 열교환기를 채택하여 열 전달 유체에 대한 수요를 줄이는 동시에 시스템의 열 이용 효율을 개선하여 빠른 온도 상승 및 하강을 달성합니다.
팽창 챔버 내부의 열 전도성 매체만 공기 중의 산소와 접촉하기 때문에 공기 중의 수분 산화 및 흡수 위험을 줄일 수 있습니다. 고온에서는 열 전도성 매체가 증발하지 않아 열 전도성 매체를 교체할 필요가 없습니다. 또한 압력 없이도 여러 온도 범위에서 연속적인 온도 제어가 가능합니다.
애플리케이션
![](https://www.lneya.com/wp-content/uploads/2024/03/sundi-application.jpg)
응용 분야: 다양한 반응기(마이크로채널, 유리, 재킷형 반응기 등), 증류 또는 추출 시스템, 실험실, 대학, 연구소, 항공우주, 자동차 산업, 반도체 및 전기 테스트, 화학, 제약, 석유화학, 생화학, 의료, 병원, R&D 작업장, 항공우주, 생물학 및 기타 산업.
파일럿 생산/실험용 기기용
생산 효율성 향상을 위한 온도 지원 제공
장비 세부 정보
![](https://www.lneya.com/wp-content/uploads/2024/02/datacenterliquid.jpg)
![](https://www.lneya.com/wp-content/uploads/2024/03/3D882494-171D-4a0d-8CD5-FADC64A8E32D.jpg)
클라이언트의 장치 시스템에 통합할 수 있습니다. 원격 데이터 다운로드.
