SUNDI -45℃~300℃(시스템 추가 압력 3bar)
반응기 및 재료의 온도 제어- 냉각 용량0.9kW~25kW
- 난방 전력5.5kW~25kW
- 전력 범위9.5kW~38kW
- 중간 정확도±0.5℃
- 재료 정확도±1℃
- 냉매R404A/R507C
- 무게245KG~420KG
제품 데이터 다운로드
제품 설명
작동 온도: -120°C ~ +350°C
이전에는 달성할 수 없었던 성능
●지능형 온도 제어
프로세스 안정성 및 재현성 극대화
판형 열교환기, 파이프라인 가열, 가장 빠른 가열 및 냉각 속도를 채택합니다.
0.5 ~ 1200kW의 높은 냉각 전력
유체 변화 없는 넓은 온도 범위
● 폐쇄형 시스템, 열 유체 수명 연장
7인치, 10인치 컬러 TFT 터치 스크린 디스플레이
● 포괄적인 경고 및 안전 기능
고온에서 빠르게 냉각(300°C부터) ● 고온에서 빠르게 냉각
자기 구동 펌프 사용, 순환 펌프 누출 해결
구성 세부 정보
모델 | SUNDI-555WV | SUNDI-575WV | SUNDI-5A10WV | SUNDI-5A15WV | SUNDI-5A25WV | |
온도 범위 | -45℃ ~ +300℃(시스템 추가 압력 3bar) | |||||
제어 모드 | 피드백 PID + 당사의 특수 동적 제어 계산, PLC 컨트롤러 | |||||
온도 제어 | 공정 온도 제어 및 재킷 온도 제어 모델 | |||||
온도 차이 | 재킷 오일과 원료 공정 간의 온도 차이 설정 또는 제어 | |||||
프로그램 편집기 | 5개 프로그램, 각 프로그램은 40단계를 편집할 수 있습니다. | |||||
통신 프로토콜 | MODBUS RTU 프로토콜, RS485 인터페이스 | |||||
재료 온도 피드백 | PT100 또는 4~20mA 또는 통신(일반: PT100) | |||||
임시 피드백 | 장비의 입구와 출구, 원자로 재료 온도(외부 온도 센서) 등 세 지점의 온도입니다. | |||||
중간 온도 정확도 | ±0.5℃ | |||||
재료 온도 정확도 | ±1℃ | |||||
난방 전력 | 5.5 | 7.5 | 10 | 15 | 25 | |
냉각 용량 kW at |
250℃ | 5.5 | 7.5 | 10 | 15 | 25 |
100℃ | 5.5 | 7.5 | 10 | 15 | 25 | |
20℃ | 5.5 | 7.5 | 10 | 15 | 25 | |
0℃ | 5 | 7 | 10 | 15 | 25 | |
-20℃ | 2.9 | 4.2 | 6 | 11 | 16 | |
-40℃ | 0.9 | 1.5 | 2 | 3.8 | 4.7 | |
최대 순환 펌프 L/min 바 |
35 | 50 | 60 | 110 | 150 | |
1.2 | 1.2 | 1.5 | 1.5 | 2.5 | ||
펌프 | LNEYA 마그네틱 드라이브 펌프 | |||||
압축기 | 댄포스/에머슨 코플랜드 보텍스 플렉시블 | |||||
확장 밸브 | 전자식 팽창 밸브. | |||||
증발기 | 판형 열교환기 | |||||

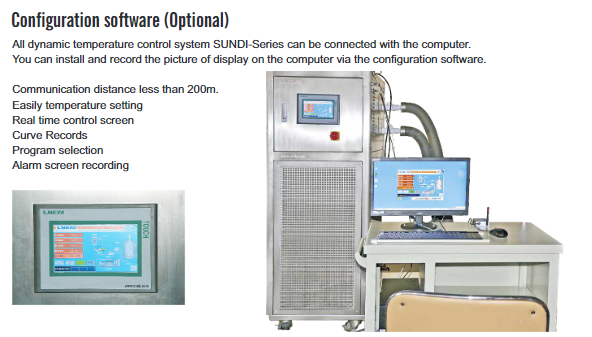

조작 패널 | 7인치 터치 스크린, 온도 곡선 표시\EXCEL 데이터 출력 | |||||
안전 보호 | 자가 진단 기능; 냉동고 과부하 보호; 고압 스위치, 과부하 릴레이, 열 보호 장치, 액체 저수위 보호, 고온 보호 및 온도 오류 보호. | |||||
폐쇄형 순환 시스템 | 전체 시스템은 완전 폐쇄 순환이며 고온에서는 오일 미스트가없고 저온에서는 수증기가 없으며 시스템이 작동 할 때 압력이 상승하지 않습니다. 시스템은 저온에서 자동으로 오일을 공급합니다. | |||||
냉매 | R404A/R507C | |||||
연결 크기 | ZG3/4 | ZG1 | ZG1 | ZG1 | DN32 PN10 | |
수냉식 W(@20℃) |
1500L/H 1.5bar~4bar |
1800L/H 1.5bar~4bar |
2600L/H 1.5bar~4bar |
3200L/H 1.5bar~5bar |
7m³/H 1.5bar~4bar |
|
치수 cm | 55 *70 *175 |
55 *70 *175 |
65 *85 *190 |
65 *85 *190 |
80 *120 *185 |
|
무게 kg | 245 | 285 | 320 | 360 | 420 | |
전원 380V 50HZ | 최대 9kW | 최대 11.5kW | 최대 16kW | 최대 23kW | 최대 37kW | |
선택 사항 | 선디 시리즈는 25kW의 발열량 범위 내에서 선택할 수 있습니다. 매체의 온도 제어 정확도는 ±0.1°C이며, 재료의 온도 제어 정확도는 ±0.1°C입니다. |
작동 원리
초고온 냉각 기술은 300℃의 고온에서 직접 냉각이 가능하며[팽창 챔버의 열전달 매체만 공기 중의 산소와 접촉하기 때문에(팽창 탱크의 온도는 상온과 60℃ 사이) 열전달 매체가 산화되고 공기 중의 수분을 흡수할 위험을 줄일 수 있습니다. 고온에서는 열전도 매체가 증발하지 않으며 -80℃ ~ 190℃, -70℃ ~ 220℃, -88℃ ~ 170℃, -55℃ ~ 250℃, -30℃ ~ 300℃의 연속 온도 제어를 가압 없이도 실현할 수 있습니다.

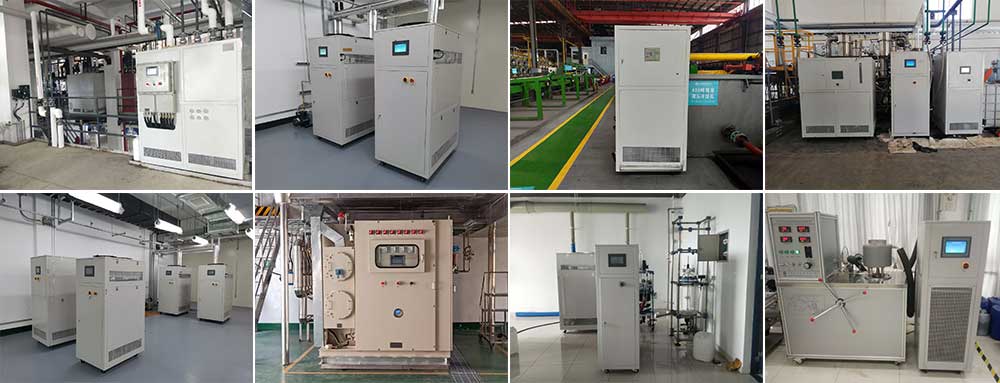

응용 분야: 다양한 반응기(마이크로채널, 유리, 재킷형 반응기 등), 증류 또는 추출 시스템, 실험실, 대학, 연구소, 항공우주, 자동차 산업, 반도체 및 전기 테스트, 화학, 제약, 석유화학, 생화학, 의료, 병원, R&D 작업장, 항공우주, 생물학 및 기타 산업.
다양한 정보 표시: 다양한 정보 표시
1. 모든 종류의 공정 제어 온도를 표시합니다.
2. 팽창 용기에 있는 열 전도성 매체의 액체 레벨을 표시합니다.
3. 냉장 시스템 작동 표시를 표시합니다.
4. 히터 작동 표시를 표시합니다.
5. 순환 펌프 작동 표시를 표시합니다.
6. 온도 제어(재료 온도 제어 패턴, 열 전도성 매체 온도 제어)를 표시합니다.
7. 온도 상한, 하한 제어를 설정할 수 있습니다.
8. 재킷과 원자로 소재의 온도 차이를 설정할 수 있습니다.
9. 액체가 비었을 때 액체를 추가하라는 알람을 표시합니다.
10. 냉동 컴프레서는 수동 또는 자동으로 작동하도록 설정할 수 있습니다.
