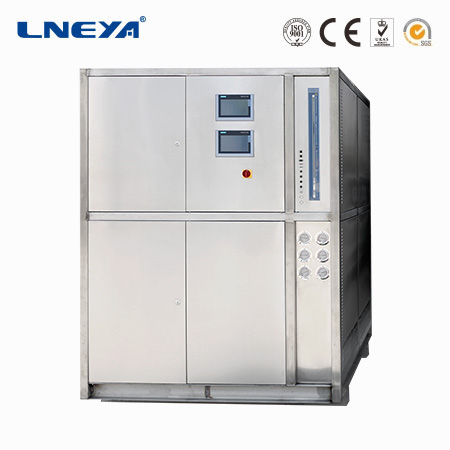

SUNDI -40 ℃ ~ 200 ℃ 2 기 용

동적 온도 제어 시스템의 기술 파라미터
방법의 제어 설정을 변경하십시오. 시스템이 지연되는 과정에서 가능한 한 빨리 응답하여 시스템 오버 슈트가 가장 작습니다. 두 개의 제어 루프 세트로 알려진 두 개의 PID (PID는 각 그룹의 변수) 제어 루프 구조에 의해 제어됩니다. 주 회로와 회로, 설정으로 루프 출력의 주 제어 루프.

모델		SUNDI-425W-2T N SUNDI-425-2T N		SUNDI-435W-2T N SUNDI-435-2T N		SUNDI-455W-2T N SUNDI-455-2T N		SUNDI-475W-2T N SUNDI-475-2T N		SUNDI-4A10W-2T N SUNDI-4A10-2T N
매체 온도 범위		-40℃～+200℃

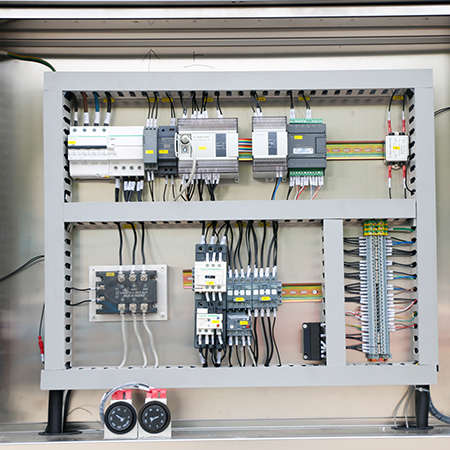

제어 시스템		피 드 포워드 PID, 모델 없 이 트 리 알고리즘, PLC 컨트롤 러
온도 제어 모드 선택		재료 온도 제어 와 설비 수출 온도 제어 모델 은 자 유 롭 게 선택 할 수 있다.    2그룹
온도차 제어		설비 수출 온도 와 반응 재료 온도 의 온도 차 이 를 조절 할 수 있 고 설정 할 수 있다.   2그룹
통신 협의		MODBUS RTU 프로 토 콜 RS 485 인터페이스

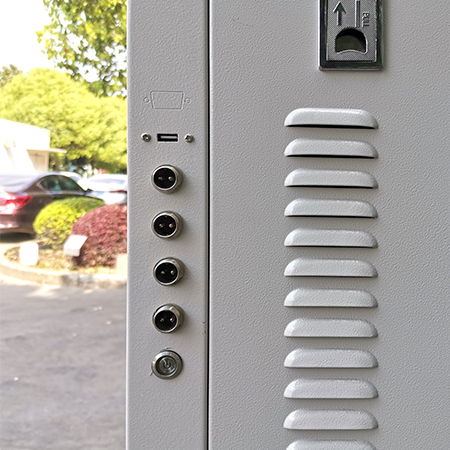

외부 접근 온도 피드백		PT100 또는 4 ~ 20mA 또는 통신 설정 (기본 PT100) 2 개 그룹
온도 피드백		장비 열전달 매체 : 입구 온도, 출구 온도, 반응기 재료 온도 (외부 온도 센서) 3 점 온도 2 개 그룹
열전도 매체 온도 제어 정밀도		±0.5℃
반응 재료 온도 제어 정밀도		±1℃
가열 전력 kW		2.5*2그룹		3.5*2그룹		5.5*2그룹		7.5*2그룹		10*2그룹
냉방 능력 kW     at  ℃	200℃	2.5*2그룹		3.5*2그룹		5.5*2그룹		7*2그룹		10*2그룹
	100℃	2.5*2그룹		3.5*2그룹		5.5*2그룹		7*2그룹		10*2그룹
	20℃	2.5*2그룹		3.5*2그룹		5.5*2그룹		7*2그룹		10*2그룹
	0℃	1.5*2그룹		2.5*2그룹		3*2그룹		5*2그룹		7.5*2그룹
	-20℃	1*2그룹		1.6*2그룹		2.1*2그룹		3*2그룹		4*2그룹
	-35℃	0.45그룹		0.75*2그룹		1*2그룹		1.4*2그룹		1.8*2그룹
흐름 압력 max  L/min bar		20*2그룹		35*2그룹		35*2그룹		50*2그룹		60*2그룹
		1.5		2		2		2		2
압축기		Highly/Tecumseh		Emerson Copeland 스크롤 플렉시블 압축기
팽창 밸브		Danfoss / Emerson 열 팽창 밸브
증발 기		Danfoss / KAORI 열교환 기

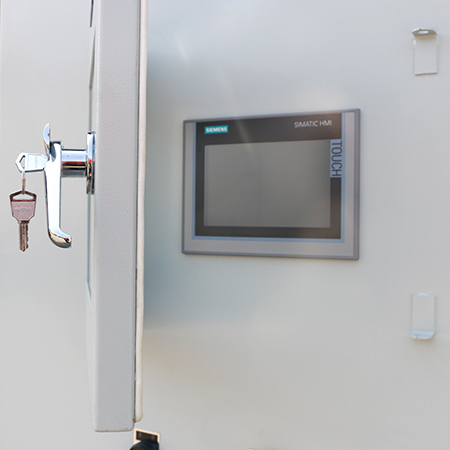

조작 패 널		7 인치 컬러 터치 스크린, 온도 곡선 표시, 기록
안전 보호		자가 진단 기능, 냉동기 과부하 보호, 고압 압력 스위치, 과부하 계전기, 열 보호 장치 등 여러 가지 안전 보장 기능 을 가진다.
밀폐 순환 시스템		전체 시스템 은 완전 밀폐 시스템 으로 고온 시 에는 기름 안개, 저온 에서 공기 중의 수분 을 흡수 하지 않 으 며 시스템 은 운행 중 고온 으로 인해 압력 이 상승 하지 않 고 저온 에서 자동 으로 열전도 매 체 를 보충 합 니 다.
냉 매		R-404A/R507C
인터페이스 치수		G3/4		G3/4		G3/4		G3/4		G1
수냉 형 W 온도 20 도 温度 20度		1200L/H 1.5bar~4bar G3/4		1800L/H 1.5bar~4bar G3/4		2200L/H 1.5bar~4bar G3/4		2600L/H 1.5bar~4bar G1		3500L/H 1.5bar~4bar G1
사이즈(바람 냉각) cm		55*100*175		70*100*175		70*100*175		80*120*185		100*150*185
사이즈(물 냉각) cm		55*100*175		55*100*175		70*100*175		70*100*175		80*120*185
무게kg 물 냉각冷		240		285		345		385		480
전원 max      380V 50HZ		220V  8kW		12kW		17.5kW		24kW		33kW

냉동 가열 온도 제어 시스템의 일반적인 적용

고압 반응 케틀의 저온 및 열원의 동적 자동 온도 조절, 이중층 유리 반응 케틀의 동적 자동 온도 조절 및 이중층 반응기의 저온 및 고온 소스의 동적 자동 온도 조절.

마이크로 채널 반응기 온도 조절, 소형 온도 조절 시스템, 스팀 공급 시스템 온도 조절, 재료 저온 에이징 테스트.
결합 된 화학 냉 음원 열원, 반도체 장비의 냉각 가열 및 진공 챔버의 가열 온도의 자동 온도 조절이 제어됩니다.

전체 폐쇄 파이프 디자인을 채택, 고효율 플레이트 열교환기를 채택, 열 전도 액체의 수요를 줄이고, 시스템의 열 이용률을 향상 시키며, 빠른 리프팅 온도에 도달합니다. 컨테이너와 함께 닫힌 시스템의 열 전도성 매체는 열 전도성 매체가 높은 온도 또는 낮은 온도, 60도까지 실온으로 확장 탱크 온도, 수분과 휘발성을 흡수의 위험을 실행에 열 전도 매체를 줄일 수 있는지 여부 컨테이너의 순환에 참여하지 않습니다.
