Wuxi Guanya Refrigeration Technology co., ltd
SUNDI -100 ℃ ~ 135 ℃

SUNDI -100 ℃ ~ 135 ℃

  • SUNDI -100 ℃ ~ 135 ℃
  • Dynamic Temp Control Systems-2.jpg
  • Dynamic Temp Control Systems-1.jpg

Application: Various Reactors, Distillation or Extraction System, Laboratory, University, Research Institute, Aerospace, Automotive Industry, Semiconductor and Electrical Test, Chemical, Pharmaceutical, Petrochemical, Biochemical, Biological and Other Industries.



  • 제품 설명
  • 시스템 소개
  • 기술 매개 변수

동적 온도 제어 시스템의 기술 파라미터
방법의 제어 설정을 변경하십시오. 시스템이 지연되는 과정에서 가능한 한 빨리 응답하여 시스템 오버 슈트가 가장 작습니다. 두 개의 제어 루프 세트로 알려진 두 개의 PID (PID는 각 그룹의 변수) 제어 루프 구조에 의해 제어됩니다. 주 회로와 회로, 설정으로 루프 출력의 주 제어 루프.

SUNDI의 장점 및 기능 -100℃ ~ 135℃

1. 작동 온도
2. 이전에 달성 할 수없는 성과
3. 지능형 온도 제어
4. 최대 공정 안정성 및 재현성
5. 가장 빠른 가열 및 냉각 속도
6. 높은 냉각력
7. 수분 변화가없는 넓은 온도 범위
8. 열 유체 수명 증가
9. 믿을 수 없을만큼 컴팩트 해.
10. 화려한 4 인치, 7 인치, 10 인치 TFT 터치 스크린 그래픽 디스플레이
11. 포괄적 인 경고 및 안전 기능
12. 고온에서의 급속 냉각

모델 SUNDI-1035W SUNDI-1055W SUNDI-1075W SUNDI-10A10W SUNDI-10A15W SUNDI-10A25W SUNDI-10A38W SUNDI-10A60W SUNDI-10A80W
매체 온도 범위  -100℃~+100℃
제어 시스템 피 드 포워드 PID, 모델 없 이 트 리 알고리즘, PLC 컨트롤 러
온도 제어 모드 선택 재료 온도 제어 와 설비 수출 온도 제어 모델 은 자 유 롭 게 선택 할 수 있다.
온도차 제어 설비 수출 온도 와 반응 재료 온도 의 온도 차 이 를 조절 할 수 있 고 설정 할 수 있다.
프로그램 편집 5 개의 절 차 를 편성 할 수 있 고, 각 절 차 는 40 단계 로 편성 할 수 있다.
통신 협의 MODBUS RTU 프로 토 콜 RS 485 인터페이스
외부 접근 온도 피드백 PT100 또는 4 ~ 20mA 또는 통신 설정 (기본 PT100)
온도 피드백 장비 열 전도 매체 : 3 점 온도 : 입구 온도, 출구 온도, 반응기 재료 온도 (외부 온도 센서)
열전도 매체 온도 제어 정밀도 ±0.5℃ ±1℃
반응 재료 온도 제어 정밀도 ±1℃
가열 전력 kW 3.5 5.5 7.5 10 15 25 38 60 80
냉방 능력 kW  AT 135℃ 3.5 5.5 7.5 10 15 25 38 60 80
0℃ 3.5 5.5 7.5 10 15 25 38 60 80
-60℃ 2.8 5 6.2 8 9 15 23 38 52
-80℃ 1.9 2.8 3.4 4.1 5 8 13 22 30
-90℃ 0.7 1.2 1.6 2 3 4.8 7.5 12 16
-100℃ 0.45 0.7 0.9 1.2 1.8 2.9 4.5 7.2 9.5
흐름 압력 max
 L/min bar
35 35 50 60 110 150 250 400 400
2 2 2 2.5 2.5 2.5 2.5 2.5 2.5
순환 펌프 LNEYA 자기 구동 펌프 독일 브랜드 마그네틱 드라이브 펌프
압축기 Tecumseh/Emerson/Carlyle/DORIN
오일 분리기 Emerson
팽창 밸브 Danfoss / Emerson 열 팽창 밸브+에머슨 전자 팽창 밸브
증발 기 Danfoss / KAORI 열교환 기

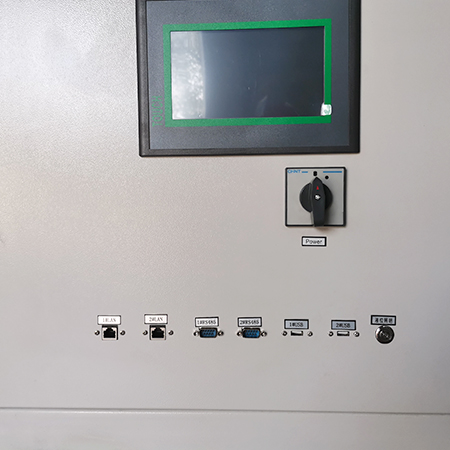

조작 패 널 7 인치 컬러 터치 스크린, 온도 곡선 표시, 기록
안전 보호 자가 진단 기능, 냉동기 과부하 보호, 고압 압력 스위치, 과부하 계전기, 열 보호 장치 등 여러 가지 안전 보장 기능 을 가진다.
밀폐 순환 시스템 전체 시스템 은 완전 밀폐 시스템 으로 고온 시 에는 기름 안개, 저온 에서 공기 중의 수분 을 흡수 하지 않 으 며 시스템 은 운행 중 고온 으로 인해 압력 이 상승 하지 않 고 저온 에서 자동 으로 열전도 매 체 를 보충 합 니 다.
냉 매 R-404A/R23/R14혼합 냉매
인터페이스 치수 G3/4 G3/4 G1 G1 DN32 PN10 DN32 PN10 DN40 PN10 DN65 PN10 DN65 PN10
수냉 형 W 온도 20 도
温度 20度
2400L/H
1.5bar~4bar
G3/4
3400L/H
1.5bar~4bar
G1
4000L/H
1.5bar~4bar
G1
5000L/H
1.5bar~4bar
G1 1/8
12m³/H
1.5bar~4bar
DN50
20m³/H
1.5bar~4bar
DN65
30m³/H
1.5bar~4bar
DN65
40m³/H
1.5bar~4bar
DN80
50m³/H
1.5bar~4bar
DN100
사이즈cm 70*100*175 80*120*185 80*120*185 150*100*185 150*100*185 205*145*205 245*145*225 300*160*225 400*160*225
무게kg 435 565 705 890 1250 1600 2100 2950 3350
전원 380V50HZ 12kW max 18kW max 24kW max 30kW max 40kW max 60kW max 85kW max 135kW max 200kW max


냉동 가열 온도 제어 시스템의 일반적인 적용

고압 반응 케틀의 저온 및 열원의 동적 자동 온도 조절, 이중층 유리 반응 케틀의 동적 자동 온도 조절 및 이중층 반응기의 저온 및 고온 소스의 동적 자동 온도 조절.

마이크로 채널 반응기 온도 조절, 소형 온도 조절 시스템, 스팀 공급 시스템 온도 조절, 재료 저온 에이징 테스트.
결합 된 화학 냉 음원 열원, 반도체 장비의 냉각 가열 및 진공 챔버의 가열 온도의 자동 온도 조절이 제어됩니다.

냉동 온도 조절 시스템의 장점 및 기능

온도 범위는 120에서 350까지이며 성능이 뛰어나고 독창적이며 고정밀이며 지능적인 온도 제어가 가능합니다.
0.5 ~ 1200kW의 높은 냉각 능력, 최고의 생산 안정성 및 반복 가능한 결과.
다기능 경보 시스템 및 안전 기능, 판형 열 교환기, 관형 히터를 사용하여 가열 및 냉각 속도를 높입니다.
7 인치 및 10 인치 컬러 TFT 터치 스크린 그래픽 디스플레이, 마그네틱 드라이브 펌프를 사용하고 리씰 불량 문제가 없습니다.
완전 밀폐 시스템, 열 전도성 액체 수명 연장, 매우 넓은 온도 범위, 액체 매체 교체 필요 없음.
초고온 냉각 기술은 300 도의 고온에서 직접 냉각 할 수 있습니다.
원리와 기능은 직원을 사용하는 것에 많은 이점을 가지고 있습니다 : 몸의 열 전도 매체가 공기 중 산소 (및 실온에서 60 °까지 팽창 탱크 온도)에 접촉하면 캐비티가 확장되기 때문에 흡수되는 열 전도 매체가 더 적습니다. 산화 및 공기 습기의 위험이 있습니다.
고온에서 열전도 매체가 증발하지 않으며 가압없이 -80 ~ 190도, -70 ~ 220도, -88 ~ 170도, -55 ~ 250도, -30 ~ 300도 연속 온도 조절이 가능합니다.
전체 폐쇄 파이프 디자인을 채택, 고효율 플레이트 열교환기를 채택, 열 전도 액체의 수요를 줄이고, 시스템의 열 이용률을 향상 시키며, 빠른 리프팅 온도에 도달합니다. 컨테이너와 함께 닫힌 시스템의 열 전도성 매체는 열 전도성 매체가 높은 온도 또는 낮은 온도, 60도까지 실온으로 확장 탱크 온도, 수분과 휘발성을 흡수의 위험을 실행에 열 전도 매체를 줄일 수 있는지 여부 컨테이너의 순환에 참여하지 않습니다.
