SUNDI -45℃~250℃
동적 온도 제어 시스템- 난방 전력3.5kW~200kW
- 냉각 용량0.45kW~200kW
- 전력 범위6.5kW~280kW
- 중간 정확도±0.5℃~±1℃
- 재료 정확도±1℃~±1.5℃
- 냉매R404A/R507C
- 무게180KG~2250KG
제품 데이터 다운로드
제품 설명
![](https://www.lneya.com/wp-content/uploads/2023/05/sundi-zhutu.jpg)
작동 온도: -120°C ~ +350°C
이전에는 달성할 수 없었던 성능
●지능형 온도 제어
프로세스 안정성 및 재현성 극대화
판형 열교환기, 파이프라인 가열, 가장 빠른 가열 및 냉각 속도를 채택합니다.
0.5 ~ 1200kW의 높은 냉각 전력
유체 변화 없는 넓은 온도 범위
● 폐쇄형 시스템, 열 유체 수명 연장

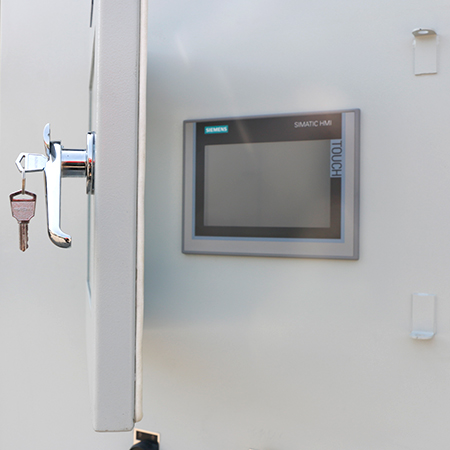

7인치, 10인치 컬러 TFT 터치 스크린 디스플레이
● 포괄적인 경고 및 안전 기능
고온에서 빠르게 냉각(300°C부터) ● 고온에서 빠르게 냉각
자기 구동 펌프 사용, 순환 펌프 누출 해결
구성 세부 정보
모델 | SUNDI-535 SUNDI-535W |
SUNDI-555 SUNDI-555W |
SUNDI-575 SUNDI-575W |
SUNDI-5A10 SUNDI-5A10W |
SUNDI-5A15 SUNDI-5A15W |
SUNDI-4A25 SUNDI-4A25W |
SUNDI-4A38W | SUNDI-4A60W | SUNDI-4A95W | SUNDI-4A130W | SUNDI-4A200W | |
온도 범위 | -45℃~+250℃ | |||||||||||
제어 모드 | 피드백 PID + 당사의 특수 동적 제어 계산, PLC 컨트롤러 | |||||||||||
온도 제어 | 공정 온도 제어 및 재킷 온도 제어 모델 | |||||||||||
온도 차이 | 재킷 오일과 원료 공정 간의 온도 차이 설정 또는 제어 | |||||||||||
프로그램 편집기 | 5개 프로그램, 각 프로그램은 40단계를 편집할 수 있습니다. | |||||||||||
통신 프로토콜 | MODBUS RTU 프로토콜, RS485 인터페이스 | |||||||||||
재료 온도 피드백 | PT100 또는 4~20mA 또는 통신(일반: PT100) | |||||||||||
임시 피드백 | 장비의 입구와 출구, 원자로 재료 온도(외부 온도 센서) 등 세 지점의 온도입니다. | |||||||||||
중간 온도 정확도 | ±0.5℃ | |||||||||||
재료 온도 정확도 | ±1℃ | |||||||||||
난방 전력 kW | 3.5 | 5.5 | 7.5 | 10 | 15 | 25 | 38 | 60 | 95 | 130 | 200 | |
Cooling capacity kW at | 250℃ | 3.5 | 5.5 | 7.5 | 10 | 15 | 25 | 38 | 60 | 95 | 130 | 200 |
100℃ | 3.5 | 5.5 | 7.5 | 10 | 15 | 25 | 38 | 60 | 95 | 130 | 200 | |
20℃ | 3.5 | 5.5 | 7.5 | 10 | 15 | 25 | 38 | 60 | 95 | 130 | 200 | |
0℃ | 3 | 5 | 7 | 10 | 15 | 25 | 38 | 60 | 95 | 130 | 200 | |
-20℃ | 1.5 | 2.9 | 4.2 | 6 | 11 | 16 | 26 | 34 | 50 | 70 | 120 | |
-40℃ | 0.45 | 0.9 | 1.5 | 2 | 3.8 | 4.7 | 9 | 12 | 18 | 24 | 43 | |
최대 순환 펌프 L/min 바 |
35 | 35 | 50 | 60 | 110 | 150 | 200 | 250 | 400 | 400 | 600 | |
1.2 | 1.2 | 1.2 | 1.5 | 1.5 | 1.5 | 1.5 | 2.5 | 2.5 | 2.5 | 2.5 | ||
펌프 | 자기 구동 펌프 | 자기 구동 펌프 | ||||||||||
압축기 | 에머슨, 댄포스, 이탈리아 도린, 프랑스 테쿰세. | |||||||||||
확장 밸브 | 에머슨 열팽창 밸브/댄포스 열팽창 밸브. | |||||||||||
증발기 | 판형 열교환기 | |||||||||||
조작 패널 | 7인치 터치 스크린, 온도 곡선 표시\EXCEL 데이터 출력 | |||||||||||
안전 보호 | 자가 진단 기능; 냉동고 과부하 보호; 고압 스위치, 과부하 릴레이, 열 보호 장치, 액체 저수위 보호, 고온 보호 및 온도 오류 보호. | |||||||||||
폐쇄형 순환 시스템 | 전체 시스템은 완전 폐쇄 순환이며 고온에서는 오일 미스트가없고 저온에서는 수증기가 없으며 시스템이 작동 할 때 압력이 상승하지 않습니다. 시스템은 저온에서 자동으로 오일을 공급합니다. | |||||||||||
냉매 | R404A/R507C, 옵션: R448A | |||||||||||
연결 크기 | ZG3/4 | ZG3/4 | ZG3/4 | ZG1 | ZG1 | DN32 PN10 | DN50 PN10 | DN50 PN10 | DN65 PN10 | DN65 PN10 | DN65 PN10 | |
수냉식 W(냉각수@20℃) 타입 | 1200L/H 1.5bar~4bar |
1500L/H 1.5bar~4bar |
1800L/H 1.5bar~4bar |
2600L/H 1.5bar~4bar |
3200L/H 1.5bar~4bar |
7m³/H 1.5bar~4bar |
10m³/H 1.5bar~4bar |
15m³/H 1.5bar~4bar |
20m³/H 1.5bar~4bar |
32m³/H 1.5bar~4bar |
42m³/H 1.5bar~4bar |
|
치수 cm | 45*70*160 | 55*70*175 | 55*70*175 | 65*85*185 | 70*85*185 | 80*120*185 | 150*100*185 | 200*145*205 | 200-145-205 | 250-145-225 | 300*160*225 | |
무게 kg | 180 | 195 | 260 | 320 | 390 | 620 | 820 | 1100 | 1350 | 1680 | 2250 | |
전원 380V 50HZ | 6.2kW | 9kW | 11.5kW | 16kW | 23kW | 37kW | 55kW | 85kW | 130kW | 178kW | 280kW |
작동 원리
![](https://www.lneya.com/wp-content/uploads/2022/11/SUNDI-yuanli.gif)
초고온 냉각 기술은 300℃의 고온에서 직접 냉각이 가능하며[팽창 챔버의 열전달 매체만 공기 중의 산소와 접촉하기 때문에(팽창 탱크의 온도는 상온과 60℃ 사이) 열전달 매체가 산화되고 공기 중의 수분을 흡수할 위험을 줄일 수 있습니다. 고온에서는 열전도 매체가 증발하지 않으며 -80℃ ~ 190℃, -70℃ ~ 220℃, -88℃ ~ 170℃, -55℃ ~ 250℃, -30℃ ~ 300℃의 연속 온도 제어를 가압 없이도 실현할 수 있습니다.
![](https://www.lneya.com/wp-content/uploads/2022/11/lr-2.jpg)
응용 분야: 다양한 반응기(마이크로채널, 유리, 재킷형 반응기 등), 증류 또는 추출 시스템, 실험실, 대학, 연구소, 항공우주, 자동차 산업, 반도체 및 전기 테스트, 화학, 제약, 석유화학, 생화학, 의료, 병원, R&D 작업장, 항공우주, 생물학 및 기타 산업.
다양한 정보 표시: 다양한 정보 표시
![](https://www.lneya.com/wp-content/uploads/2023/05/jiemian-1-11-1024x614.jpg)
![](https://www.lneya.com/wp-content/uploads/2023/05/1-1-15-1024x614.jpg)
1. 모든 종류의 공정 제어 온도를 표시합니다.

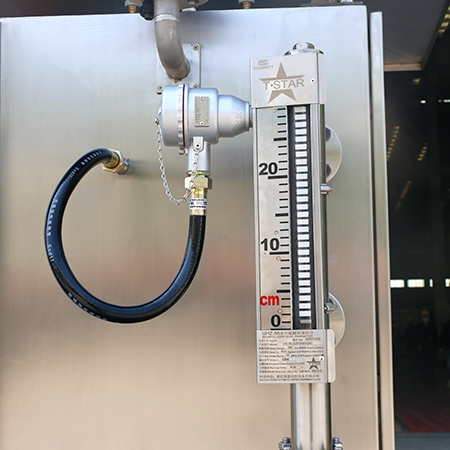

2. 팽창 용기에 있는 열 전도성 매체의 액체 레벨을 표시합니다.
3. 냉장 시스템 작동 표시를 표시합니다.
4. 히터 작동 표시를 표시합니다.
5. 순환 펌프 작동 표시를 표시합니다.
6. 온도 제어(재료 온도 제어 패턴, 열 전도성 매체 온도 제어)를 표시합니다.
7. 온도 상한, 하한 제어를 설정할 수 있습니다.
8. 재킷과 원자로 소재의 온도 차이를 설정할 수 있습니다.
9. 액체가 비었을 때 액체를 추가하라는 알람을 표시합니다.
10. 냉동 컴프레서는 수동 또는 자동으로 작동하도록 설정할 수 있습니다.
![](https://www.lneya.com/wp-content/uploads/2023/05/kelianjie-10.png)
