SUNDI -25 ℃ ~ 200 ℃ 2 기용

SUNDI -25 ℃ ~ 200 ℃ 2 기용

  • SUNDI -25 ℃ ~ 200 ℃ 2 기용

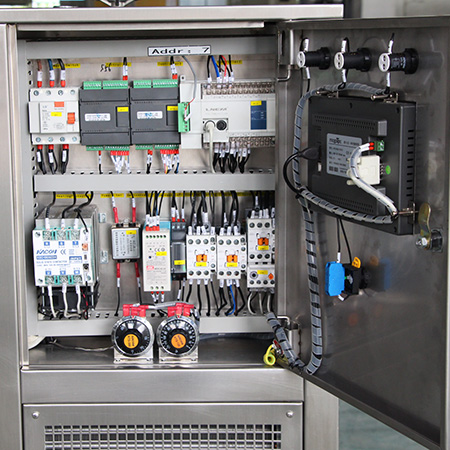

  • Dynamic Temp Control Systems-1.jpg


  • 제품 설명
  • 시스템 소개
  • 기술 매개 변수


동적 온도 제어 시스템의 기술 파라미터
방법의 제어 설정을 변경하십시오. 시스템이 지연되는 과정에서 가능한 한 빨리 응답하여 시스템 오버 슈트가 가장 작습니다. 두 개의 제어 루프 세트로 알려진 두 개의 PID (PID는 각 그룹의 변수) 제어 루프 구조에 의해 제어됩니다. 주 회로와 회로, 설정으로 루프 출력의 주 제어 루프.

모델 SUNDI-225W-2T N
SUNDI-225-2T N
SUNDI-235W-2T N
SUNDI-235-2T N
SUNDI-255W-2T N
SUNDI-255-2T N
SUNDI-275W-2T N
SUNDI-275-2T N
SUNDI-2A10W-2T N
SUNDI-2A10-2T N
매체 온도 범위 -25℃~+200℃
제어 시스템 피 드 포워드 PID, 모델 없 이 트 리 알고리즘, PLC 컨트롤 러
온도 제어 모드 선택 재료 온도 제어 와 설비 수출 온도 제어 모델 은 자 유 롭 게 선택 할 수 있다.    2그룹
온도차 제어 설비 수출 온도 와 반응 재료 온도 의 온도 차 이 를 조절 할 수 있 고 설정 할 수 있다.   2그룹
통신 협의 MODBUS RTU 프로 토 콜 RS 485 인터페이스
외부 접근 온도 피드백 PT100 또는 4 ~ 20mA 또는 통신 설정 (기본 PT100) 2 개 그룹
온도 피드백 장비 열전달 매체 : 입구 온도, 출구 온도, 반응기 재료 온도 (외부 온도 센서) 3 점 온도 2 개 그룹
열전도 매체 온도 제어 정밀도 ±0.5℃
반응 재료 온도 제어 정밀도 ±1℃
가열 전력 kW 2.5*2그룹 3.5*2그룹 5.5*2그룹 7.5*2그룹 10*2그룹
냉방 능력 kW     at  ℃ 200℃ 2.5*2그룹 3.5*2그룹 5.5*2그룹 7*2그룹 10*2그룹
100℃ 2.5*2그룹 3.5*2그룹 5.5*2그룹 7*2그룹 10*2그룹
20℃ 2.5*2그룹 3.5*2그룹 5.5*2그룹 7*2그룹 10*2그룹
0℃ 1.5*2그룹 2.5*2그룹 3.5*2그룹 5*2그룹 7.5*2그룹
-20℃ 1*2그룹 1.6*2그룹 2.1*2그룹 3*2그룹 4*2그룹
흐름 압력 max
 L/min bar
20*2그룹 35*2그룹 35*2그룹 50*2그룹 50*2그룹
1.5 2 2 2 2
압축기 Highly/Mitsubishi Emerson Copeland 스크롤 플렉시블 압축기
팽창 밸브 Danfoss / Emerson 열 팽창 밸브
증발 기 Danfoss / KAORI 열교환 기

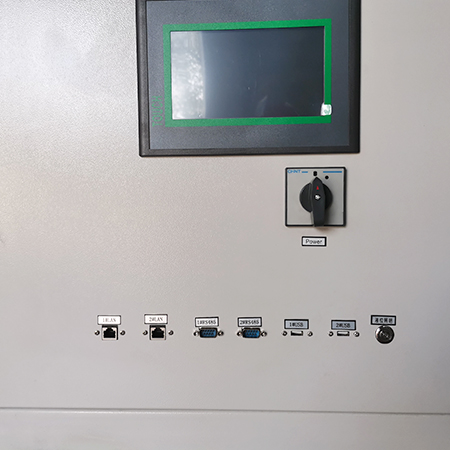

조작 패 널 7 인치 컬러 터치 스크린, 온도 곡선 표시, 기록
안전 보호 자가 진단 기능, 냉동기 과부하 보호, 고압 압력 스위치, 과부하 계전기, 열 보호 장치 등 여러 가지 안전 보장 기능 을 가진다.
밀폐 순환 시스템 전체 시스템 은 완전 밀폐 시스템 으로 고온 시 에는 기름 안개, 저온 에서 공기 중의 수분 을 흡수 하지 않 으 며 시스템 은 운행 중 고온 으로 인해 압력 이 상승 하지 않 고 저온 에서 자동 으로 열전도 매 체 를 보충 합 니 다.
냉 매 R-404A/R507C
인터페이스 치수 G3/4 G3/4 G3/4 G3/4 G1
수냉 형 W 온도 20 도
温度 20度
1200L/H
1.5bar~4bar
G3/4
1400L/H
1.5bar~4bar
G3/4
1700L/H
1.5bar~4bar
G3/4
2100L/H
1.5bar~4bar
G1
2500L/H
1.5bar~4bar
G1
사이즈(바람 냉각) cm 55*100*175 70*100*175 70*100*175 80*120*185 100*150*185
사이즈(물 냉각) cm 55*100*175 55*100*175 70*100*175 70*100*175 80*120*185
무게kg 물 냉각 춥다 240 285 345 385 480
전원 max
380V 50HZ
220V  7.5kW 11.5kW 17kW 23kW 31kW



냉동 가열 온도 제어 시스템의 일반적인 적용

고압 반응 케틀의 저온 및 열원의 동적 자동 온도 조절, 이중층 유리 반응 케틀의 동적 자동 온도 조절 및 이중층 반응기의 저온 및 고온 소스의 동적 자동 온도 조절.

마이크로 채널 반응기 온도 조절, 소형 온도 조절 시스템, 스팀 공급 시스템 온도 조절, 재료 저온 에이징 테스트.
결합 된 화학 냉 음원 열원, 반도체 장비의 냉각 가열 및 진공 챔버의 가열 온도의 자동 온도 조절이 제어됩니다.

냉동 온도 조절 시스템의 장점 및 기능

온도 범위는 120에서 350까지이며 성능이 뛰어나고 독창적이며 고정밀이며 지능적인 온도 제어가 가능합니다.
0.5 ~ 1200kW의 높은 냉각 능력, 최고의 생산 안정성 및 반복 가능한 결과.
다기능 경보 시스템 및 안전 기능, 판형 열 교환기, 관형 히터를 사용하여 가열 및 냉각 속도를 높입니다.
7 인치 및 10 인치 컬러 TFT 터치 스크린 그래픽 디스플레이, 마그네틱 드라이브 펌프를 사용하고 리씰 불량 문제가 없습니다.
완전 밀폐 시스템, 열 전도성 액체 수명 연장, 매우 넓은 온도 범위, 액체 매체 교체 필요 없음.
초고온 냉각 기술은 300 도의 고온에서 직접 냉각 할 수 있습니다.
원리와 기능은 직원을 사용하는 것에 많은 이점을 가지고 있습니다 : 몸의 열 전도 매체가 공기 중 산소 (및 실온에서 60 °까지 팽창 탱크 온도)에 접촉하면 캐비티가 확장되기 때문에 흡수되는 열 전도 매체가 더 적습니다. 산화 및 공기 습기의 위험이 있습니다.
고온에서 열전도 매체가 증발하지 않으며 가압없이 -80 ~ 190도, -70 ~ 220도, -88 ~ 170도, -55 ~ 250도, -30 ~ 300도 연속 온도 조절이 가능합니다.

전체 폐쇄 파이프 디자인을 채택, 고효율 플레이트 열교환기를 채택, 열 전도 액체의 수요를 줄이고, 시스템의 열 이용률을 향상 시키며, 빠른 리프팅 온도에 도달합니다. 컨테이너와 함께 닫힌 시스템의 열 전도성 매체는 열 전도성 매체가 높은 온도 또는 낮은 온도, 60도까지 실온으로 확장 탱크 온도, 수분과 휘발성을 흡수의 위험을 실행에 열 전도 매체를 줄일 수 있는지 여부 컨테이너의 순환에 참여하지 않습니다.

모델 번호

SUNDI시리즈UST시리즈

제어 모드

피드 포워드PID,퍼지 자체 구축 트리 알고리즘, LNEYA PLC컨트롤러

온도 제어 모드 선택

반응물 온도 조절 모드 및 열 오일 온도 조절 터치 스크린에서 자유롭게 선택 가능

프로그래밍 가능

10개의 절차를 프로그래밍 할 수 있으며45개의 절차를 각 절차에 맞게 프로그래밍 할 수 있습니다.

통신 프로토콜

MODBUS RTU프로토콜RS485인터페이스

선택적 이더넷 인터페이스/ R232인터페이스

온도 피드백

장치 열 전달 매체 출구 온도,입구 온도,반응기 재료 온도(외부 온도 센서) 3온도

온도 피드백:기본PT100

재료 온도 피드백

재료 온도 피드백: PT100또는4 ~ 20mA또는 통신 제공

온도 피드백:기본PT100

온도 조절

열매 오일의 출구 온도와 반응기 재료의 온도 사이의 온도 차이는 제어되도록 설정 될 수있다

장비의 입구 및 출구 온도 사이의 온도 차이는 제어 가능하도록 설정할 수 있습니다(시스템 보호)

반응 물질 온도 제어 정확도

± 1 ° C (부분 온도는± 0.5 ° C에서 제어 가능)

열 매체 온도 제어 정확도

±0.5℃

폐쇄 순환 시스템

전체 시스템은 완전히 밀폐 된 시스템으로 고온에서 오일 미스트가 발생하지 않으며 저온에서 공기 중 습기가 흡수되지 않으며 작동 중 고온으로 인해 압력이 증가하지 않으며 저온에서 열전달 매체를 자동으로 보충합니다.

난방 장치

시스템의 최대 가열 출력을 참조하십시오(각 모델에 따라 다름)

히터는 난방 시스템의 안전을 보장하기 위해3중 보호,독립적 인 온도 리미터를 가지고 있습니다

힘은15KW보다는 더 중대하다 압력 규칙을 채택하고,난방 힘 산출 통제는4 ~ 20mA선형 통제를 채택한다

냉각 용량

다른 온도에서 열을 제거하는 능력을 의미합니다.

순환 펌프 흐름,압력

LNEYA마그네틱 펌프로75L / min이하

LNEYA ultra-wide온도 고효율 원심 펌프를 사용하여75L / min이상

압력은2bar 3bar 5bar 8bar (저전력 장비는 압력을 사용자 정의 할 수 없음)를 선택할 수 있습니다.

압력이 높을수록 사용되는 모터 전력이 커져 시스템 부하가 증가하고 시스템의 냉각 용량이 감소합니다.

압축기

모델에 따라 다른 브랜드의 압축기를 선택하십시오.

Mitsubishi, Secop, Emerson Copeland, Danfoss, Italy토리노,독일 블로그, Bitzer,프랑스Taikang

증발기

고 강성 플레이트 열교환 기

오일 분리기

에머슨/관야

건조 필터

댄포스/에머슨

충격 흡수 장치

카스트/파리

전압 제어

댄포스/에머슨/봉생

팽창 밸브

Emerson열 팽창 밸브/ Emerson전자 팽창 밸브/ Danfoss열 팽창 밸브

다양한 온도 및 냉각 용량에 대해 다른 팽창 밸브 선택

조작 패널

무석Guanya맞춤형7인치 컬러 터치 스크린,온도 곡선 디스플레이\ EXCEL데이터 내보내기

1,일치 지멘스 방폭 터치 스크린(사이트 영역 외부의 조작 패널)

2. GMP, FDA운영 및 기록 모듈(운영자 사용 기록,데이터 기록,경보 기록 등)

안전 보호

자기 진단 기능,냉동기 과부하 보호,고압 스위치,과부하 릴레이,열 보호 장치 및 기타 보안 기능.

냉매

R-404A / R404A R23하이브리드 냉매/ R404A R23 R14하이브리드 냉매

인터페이스 크기

G1/2、G3/4、G1、DN25 DN32 DN40 DN50 DN65 DN80 DN100(PN10 RF)

수냉식W

 W모델은 수냉식입니다-60도 이하의 물 온도는7도~ 25도 권장 장비

수냉 응축기

케이싱 열교환 기,플레이트 열 교환기,튜브 응축기

파리, Shen Shi, Gao Li, Jin Dian, Xiao Ling등

전원 공급 장치

AC 380V 50HZ삼상5선식 시스템 개별 저전력 모델220V 50HZ단상

460V 60HZ, 220V 60HZ 3상 사용자 정의 할 수 있습니다

쉘 소재

표준 셸SUS 304,맞춤형 스프레이(표준 색상7035)

격리 방폭형

사용자 정의 폭발 증거(EXdIIBT4)

무석Guanya폭발 방지 제품 설치 라이센스 번호: PCEC-2017-B025

긍정적 인 압력 폭발

사용자 지정 가능한 양압 폭발(EXPXdmbIICT4)양압 시스템은 수냉식이어야합니다.

무석Guanya폭발 방지 제품 설치 라이센스 번호: PCEC-2017-B025

자체 가압 시스템

옵션으로 자체 가압3bar시스템,시스템의 온도를 확장 할 수 있으며 확장 탱크는 대기압 상태입니다

KDOC-80은 최대250도(-85 ~ 250도)의 가압 시스템에서 사용할 수 있습니다.

KDOC-220은 최대320 ° C (-50 ° C ~ 320 ° C)의자가 가압 시스템에서 사용할 수 있으며,

KDOC-210은 최고 가용 온도300도(-70도~ 300도)까지 자체 가압 시스템에 사용할 수 있습니다.

유량/압력

선택적 유량/압력 센서,터치 스크린상의 유량 및 압력

선택적 제어 흐름/압력

1대2시스템

선택1 - 2시스템(전체 비용은2대1시스템의 구입보다 저렴함)

냉동 난방 시스템에는 내부에 냉장 시스템,난방 시스템,일반 팽창 시스템 및 전기 시스템의 두 가지 독립적 인 순환 시스템이 설치됩니다.

높은 열 방출 제어

맞춤형 고 방열 제어 시스템 알고리즘 및 구성 요소

마이크로 채널 반응기 온도 제어 모듈

마이크로 채널 반응기(펌프,내부 순환 시스템,제어 알고리즘,냉동)의 온도 제어 구성 요소에 적용 가능
