SUNDI -60 ℃ ~ 250 ℃

SUNDI -60 ℃ ~ 250 ℃

  • SUNDI -60 ℃ ~ 250 ℃
  • Dynamic Temp Control Systems-2.jpg
  • Dynamic Temp Control Systems-1.jpg

Application: Various Reactors, Distillation or Extraction System, Laboratory, University, Research Institute, Aerospace, Automotive Industry, Semiconductor and Electrical Test, Chemical, Pharmaceutical, Petrochemical, Biochemical, Biological and Other Industries.



  • 제품 설명
  • 시스템 소개
  • 기술 매개 변수


동적 온도 제어 시스템의 기술 파라미터
방법의 제어 설정을 변경하십시오. 시스템이 지연되는 과정에서 가능한 한 빨리 응답하여 시스템 오버 슈트가 가장 작습니다. 두 개의 제어 루프 세트로 알려진 두 개의 PID (PID는 각 그룹의 변수) 제어 루프 구조에 의해 제어됩니다. 주 회로와 회로, 설정으로 루프 출력의 주 제어 루프.

급속한 온도 상승 및 하강을 달성하기위한 시스템을 제공하면서 열 유체 사용에 대한 수요를 줄이기 위해 사용되는 고효율 판형 열교환 기. 전체 시스템은 컨테이너 확장, 팽창 컨테이너 및 액체 순환의 단열, 액체 순환에 참여하지 않는 기계적 연결에만 온도에 관계없이 고온 또는 저온이며, 탱크 온도는 60 ℃로 제한됩니다. 따라서, 공정 중에 열 전도 매체의 흡수 및 휘발의 위험이 감소된다. 사용자에게 다음과 같은 이점이 있습니다.

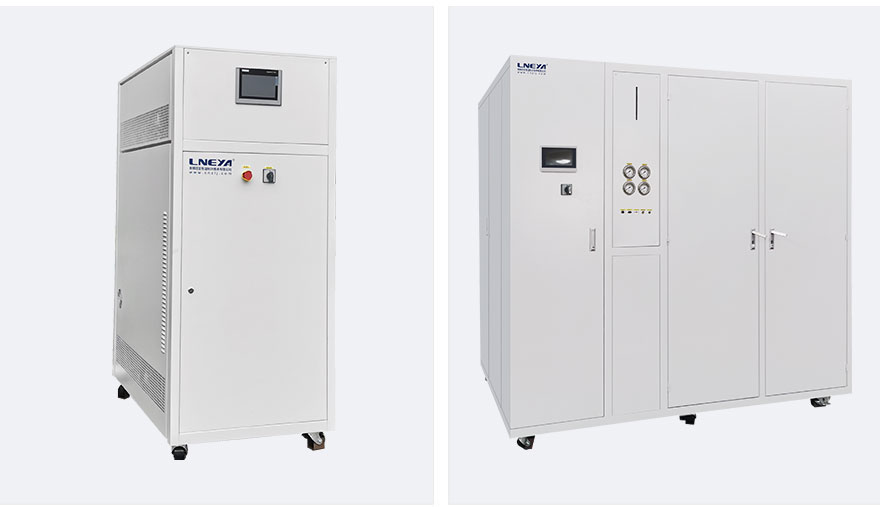

모델 SUNDI-625
SUNDI-625W
SUNDI-635
SUNDI-635W
SUNDI-655
SUNDI-655W
SUNDI-675
SUNDI-675W
SUNDI-6A10
SUNDI-6A10W
SUNDI-6A15W SUNDI-6A25W SUNDI-6A38W SUNDI-6A60W SUNDI-6A95W SUNDI-6A130W SUNDI-6A200W
매체 온도 범위 -60℃~+250℃
제어 시스템 피 드 포워드 PID, 모델 없 이 트 리 알고리즘, PLC 컨트롤 러
온도 제어 모드 선택 재료 온도 제어 와 설비 수출 온도 제어 모델 은 자 유 롭 게 선택 할 수 있다.
온도차 제어 설비 수출 온도 와 반응 재료 온도 의 온도 차 이 를 조절 할 수 있 고 설정 할 수 있다.
프로그램 편집 5 개의 절 차 를 편성 할 수 있 고, 각 절 차 는 40 단계 로 편성 할 수 있다.
통신 협의 MODBUS RTU 프로 토 콜 RS 485 인터페이스
외부 접근 온도 피드백 PT100 또는 4 ~ 20mA 또는 통신 설정 (기본 PT100)
온도 피드백 장비 열 전도 매체 : 3 점 온도 : 입구 온도, 출구 온도, 반응기 재료 온도 (외부 온도 센서)
열전도 매체 온도 제어 정밀도 ±0.5℃ ±1℃
반응 재료 온도 제어 정밀도 ±1℃ ±1.5℃
가열 전력 kW 2.5 3.5 5.5 7.5 10 15 25 38 60 95 130 200
냉방 능력 kW  AT 250℃ 2.5 3.5 5.5 7.5 10 15 25 38 60 95 130 200
100℃ 2.5 3.5 5.5 7.5 10 15 25 38 60 95 130 200
20℃ 2.5 3.5 5.5 7.5 10 15 25 38 60 95 130 200
-20℃ 2 3 4.8 6 8.2 12 25 38 56 80 90 150
-40℃ 0.95 1.45 2.3 3.1 4.8 7.8 18 23 31 45 56 93
-55℃ 0.25 0.5 0.75 0.9 1.5 2.8 6 8 11 16 20 32
흐름 압력max  L/min bar 20 35 35 50 60 110 150 200 250 400 400 600
2 2 2 2 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5
순환 펌프 LNEYA 자기 구동 펌프 독일 브랜드 마그네틱 드라이브 펌프
압축기 프랑스 Tecumseh 완전 밀폐형 피스톤 압축기 Emerson/Carlyle/DORIN
팽창 밸브 Danfoss / Emerson 열 팽창 밸브+에머슨 전자 팽창 밸브
증발 기 Danfoss / KAORI 열교환 기

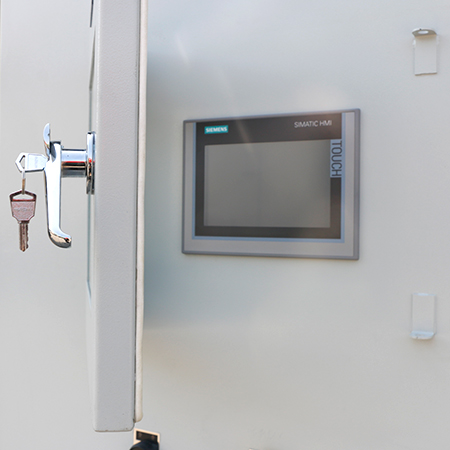

조작 패 널 7 인치 컬러 터치 스크린, 온도 곡선 표시, 기록

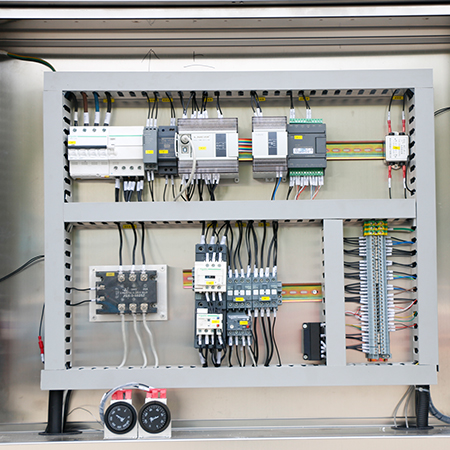

안전 보호 자가 진단 기능, 냉동기 과부하 보호, 고압 압력 스위치, 과부하 계전기, 열 보호 장치 등 여러 가지 안전 보장 기능 을 가진다.
밀폐 순환 시스템 전체 시스템 은 완전 밀폐 시스템 으로 고온 시 에는 기름 안개, 저온 에서 공기 중의 수분 을 흡수 하지 않 으 며 시스템 은 운행 중 고온 으로 인해 압력 이 상승 하지 않 고 저온 에서 자동 으로 열전도 매 체 를 보충 합 니 다.
냉 매 R-404A/R23혼합 냉매
인터페이스 치수 G1/2 G3/4 G3/4 G1 G1 G1 DN32 PN10 DN40 PN10 DN50 PN10 DN65 PN10 DN65 PN10 DN65 PN10
수냉 형 W 온도 20 도
温度 20度
900L/H
1.5bar~4bar
G1/2
1200L/H
1.5bar~4bar
G3/4
1800L/H
1.5bar~4bar
G3/4
2100L/H
1.5bar~4bar
G3/4
3000L/H
1.5bar~4bar
G1
4000L/H
1.5bar~4bar
G1 1/8
8.5m³/H
1.5bar~4bar
DN40
14m³/H
1.5bar~4bar
DN50
20m³/H
1.5bar~4bar
DN65
29m³/H
1.5bar~4bar
DN65
38m³/H
1.5bar~4bar
DN80
47m³/H
1.5bar~4bar
DN100
사이즈(바람 냉각) cm 50*85*130 55*100*175 55*100*175 70*100*175 80*120*185 / / / / / / /
사이즈(물 냉각) cm 45*65*120 55*100*175 55*100*175 55*100*175 70*100*175 80*120*185 150*100*185 205*145*205 205*145*205 245*145*225 300*160*225 400*160*225
내염성 크기 cm 45*110*130 55*120*170 55*120*170 70*125*175 80*145*185 80*145*185 100*175*185 205*145*205 205*145*205 245*145*225 300*160*225 400*160*225
무게kg 205 225 300 340 380 380 980 1350 1580 1950 2680 3280
전원 380V50HZ 5kW max 7.5kW 10kW 14kW 18kW 26kW 40kW 61kW 95kW 145kW 200kW 315kW



냉동 가열 온도 제어 시스템의 일반적인 적용

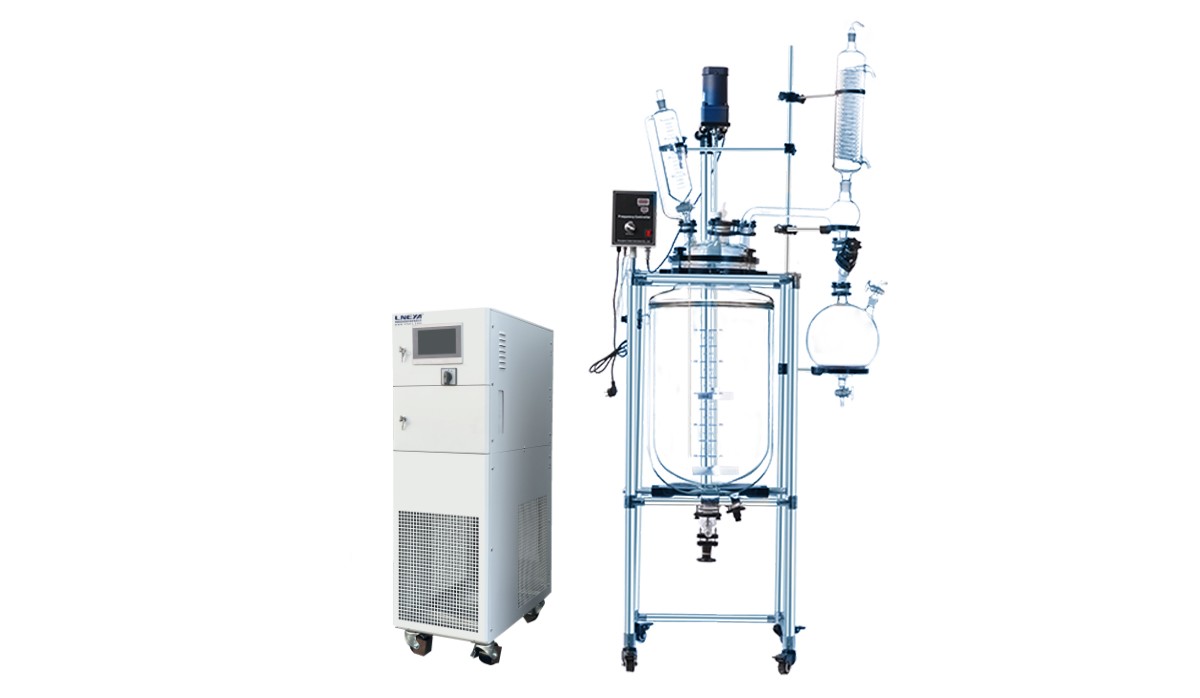

고압 반응 케틀의 저온 및 열원의 동적 자동 온도 조절, 이중층 유리 반응 케틀의 동적 자동 온도 조절 및 이중층 반응기의 저온 및 고온 소스의 동적 자동 온도 조절.

마이크로 채널 반응기 온도 조절, 소형 온도 조절 시스템, 스팀 공급 시스템 온도 조절, 재료 저온 에이징 테스트.
결합 된 화학 냉 음원 열원, 반도체 장비의 냉각 가열 및 진공 챔버의 가열 온도의 자동 온도 조절이 제어됩니다.

냉동 온도 조절 시스템의 장점 및 기능

온도 범위는 120에서 350까지이며 성능이 뛰어나고 독창적이며 고정밀이며 지능적인 온도 제어가 가능합니다.
0.5 ~ 1200kW의 높은 냉각 능력, 최고의 생산 안정성 및 반복 가능한 결과.
다기능 경보 시스템 및 안전 기능, 판형 열 교환기, 관형 히터를 사용하여 가열 및 냉각 속도를 높입니다.
7 인치 및 10 인치 컬러 TFT 터치 스크린 그래픽 디스플레이, 마그네틱 드라이브 펌프를 사용하고 리씰 불량 문제가 없습니다.
완전 밀폐 시스템, 열 전도성 액체 수명 연장, 매우 넓은 온도 범위, 액체 매체 교체 필요 없음.
초고온 냉각 기술은 300 도의 고온에서 직접 냉각 할 수 있습니다.
원리와 기능은 직원을 사용하는 것에 많은 이점을 가지고 있습니다 : 몸의 열 전도 매체가 공기 중 산소 (및 실온에서 60 °까지 팽창 탱크 온도)에 접촉하면 캐비티가 확장되기 때문에 흡수되는 열 전도 매체가 더 적습니다. 산화 및 공기 습기의 위험이 있습니다.
고온에서 열전도 매체가 증발하지 않으며 가압없이 -80 ~ 190도, -70 ~ 220도, -88 ~ 170도, -55 ~ 250도, -30 ~ 300도 연속 온도 조절이 가능합니다.



전체 폐쇄 파이프 디자인을 채택, 고효율 플레이트 열교환기를 채택, 열 전도 액체에 대한 수요를 줄이고, 시스템의 열 이용률을 높이고, 급속 상승 온도에 도달합니다. 용기와 함께 닫힌 시스템의 열 전도성 매체는 열 전도성 매체가 높은 온도 또는 낮은 온도, 60도까지 실온으로 확장 탱크 온도, 수분과 휘발성을 흡수의 위험을 실행하는 열 전도 매체를 줄일 수 있는지 여부 컨테이너에 순환에 참여하지 않습니다.
