모델 번호
온도 범위 ° C
난방 KW
냉각 용량 KW AT ° C
흐름 압력
전체 치수 cm
전원 공급 장치
250
100
20
-20
-40
-60
SUNDI-725W
-70～+250
2.5
2.5
2.5
2.5
2
1.3
0.4
20
2
550*680*1450
5.2*kw
SUNDI-735
-70～+250
3.5
3.5
3.5
3.5
3
1.8
0.55
35
2
550*680*1450
8kw
SUNDI-735W
-70～+250
3.5
3.5
3.5
3.5
3
1.8
0.55
35
2
550*680*1450
8kw
SUNDI-755
-70～+250
5.5
5.5
5.5
5.5
4.9
2.3
0.75
50
2
650*700*1750
11kw
SUNDI-755W
-70～+250
5.5
5.5
5.5
5.5
4.9
2.3
0.75
50
2
550*680*1450
11kw
SUNDI-775
-70～+250
7.5
7.5
7.5
7.5
6
3.1
0.9
75
2
750*800*1850
15kw
SUNDI-775W
-70～+250
7.5
7.5
7.5
7.5
6
3.1
0.9
75
2
650*700*1750
15kw
SUNDI-7A10W
-70～+250
10
10
10
10
8.5
4
1.2
110
2.5
750*800*1850
20kw
SUNDI-7A15W
-70～+250
15
15
15
15
14
8.8
2.8
110
2.5
1000*950*1750
28kw
냉각 가열 온도 제어의 장점 및 기능 :
120 ℃ ~ 350 ℃의 온도 범위, 탁월한 성능, 독특하고 높은 정밀도, 지능형 온도 제어.
0.5 ~ 1200kW의 높은 냉각 성능, 최고의 생산 안정성 및 반복 가능한 결과.
다기능 경보 시스템 및 안전 기능, 판형 열교환 기, 튜브형 히터를 사용하여 가열 및 냉각 속도를 높입니다.
7 인치 및 10 인치 컬러 TFT 터치 스크린 그래픽 디스플레이는 자기 구동 펌프를 사용하고 재 밀봉 누설 문제는 없습니다.
완벽한 밀폐 시스템, 확장 된 열전 도성 액체 수명, 매우 넓은 온도 범위, 액체 매체를 변경할 필요가 없습니다.
초고온 냉각 기술은 300 도의 고온에서 직접 냉각 될 수 있습니다.
원칙과 기능은 직원을 사용하는 데 많은 이점이 있습니다. 체 열전도 매체의 캐비티 만 공기 중 산소와 접촉하여 (및 실온에서 60도까지의 팽창 탱크 온도) 흡수 된 열전도 매체를 달성 할 수 있기 때문에 산화 및 공기 습기의 위험.
고온에서 열전도 매체가 증발하지 않으며 -80 ℃ ~ 190 ℃, -70 ℃ ~ 220 ℃, -88 ℃ ~ 170 ℃, -55 ℃ ~ 250 ℃, -30 ℃ ~ 300 ℃ 연속 온도에 도달 할 수 있습니다 가압없이 제어 할 수 있습니다.
동적 온도 제어 시스템의 기술 파라미터
방법의 제어 설정을 변경하십시오. 시스템이 지연되는 과정에서 가능한 한 빨리 응답하여 시스템 오버 슈트가 가장 작습니다. 두 개의 제어 루프 세트로 알려진 두 개의 PID (PID는 각 그룹의 변수) 제어 루프 구조에 의해 제어됩니다. 주 회로와 회로, 설정으로 루프 출력의 주 제어 루프.
메소드의 제어 설정을 변경하면 가능한 한 빨리 시스템의 프로세스에서 응답이 가장 작은 시스템 오버 슛으로 지연됩니다. 제어 루프의 두 세트로 알려진 두 개의 PID (PID는 각 그룹의 변수) 제어 루프 구조로 알려져 있습니다 : 주 회로와 회로에서 설정으로 루프 출력의 주요 제어 루프. PV가있는 피드 포워드가있는 시스템, PV 출력의 마스터 PID 루프 작동 결과 및 제어 루프의 설정을 복합하여 피드 포워드 신호를 통해 온도 제어 시스템의 정확성을 보장합니다.
L/min bar
|
모델 번호 |
SUNDI시리즈UST시리즈 |
|
제어 모드 |
피드 포워드PID,퍼지 자체 구축 트리 알고리즘, LNEYA PLC컨트롤러 |
|
온도 제어 모드 선택 |
반응물 온도 조절 모드 및 열 오일 온도 조절 터치 스크린에서 자유롭게 선택 가능 |
|
프로그래밍 가능 |
10개의 절차를 프로그래밍 할 수 있으며45개의 절차를 각 절차에 맞게 프로그래밍 할 수 있습니다. |
|
통신 프로토콜 |
MODBUS RTU프로토콜RS485인터페이스 선택적 이더넷 인터페이스/ R232인터페이스 |
|
온도 피드백 |
장치 열 전달 매체 출구 온도,입구 온도,반응기 재료 온도(외부 온도 센서) 3온도 온도 피드백:기본PT100 |
|
재료 온도 피드백 |
재료 온도 피드백: PT100또는4 ~ 20mA또는 통신 제공 온도 피드백:기본PT100 |
|
온도 조절 |
열매 오일의 출구 온도와 반응기 재료의 온도 사이의 온도 차이는 제어되도록 설정 될 수있다 장비의 입구 및 출구 온도 사이의 온도 차이는 제어 가능하도록 설정할 수 있습니다(시스템 보호) |
|
반응 물질 온도 제어 정확도 |
± 1 ° C (부분 온도는± 0.5 ° C에서 제어 가능) |
|
열 매체 온도 제어 정확도 |
±0.5℃ |
|
폐쇄 순환 시스템 |
전체 시스템은 완전히 밀폐 된 시스템으로 고온에서 오일 미스트가 발생하지 않으며 저온에서 공기 중 습기가 흡수되지 않으며 작동 중 고온으로 인해 압력이 증가하지 않으며 저온에서 열전달 매체를 자동으로 보충합니다. |
|
난방 장치 |
시스템의 최대 가열 출력을 참조하십시오(각 모델에 따라 다름) 히터는 난방 시스템의 안전을 보장하기 위해3중 보호,독립적 인 온도 리미터를 가지고 있습니다 힘은15KW보다는 더 중대하다 압력 규칙을 채택하고,난방 힘 산출 통제는4 ~ 20mA선형 통제를 채택한다 |
|
냉각 용량 |
다른 온도에서 열을 제거하는 능력을 의미합니다. |
|
순환 펌프 흐름,압력 |
LNEYA마그네틱 펌프로75L / min이하 LNEYA ultra-wide온도 고효율 원심 펌프를 사용하여75L / min이상 압력은2bar 3bar 5bar 8bar (저전력 장비는 압력을 사용자 정의 할 수 없음)를 선택할 수 있습니다. 압력이 높을수록 사용되는 모터 전력이 커져 시스템 부하가 증가하고 시스템의 냉각 용량이 감소합니다. |
|
압축기 |
모델에 따라 다른 브랜드의 압축기를 선택하십시오. Mitsubishi, Secop, Emerson Copeland, Danfoss, Italy토리노,독일 블로그, Bitzer,프랑스Taikang |
|
증발기 |
고 강성 플레이트 열교환 기 |
|
오일 분리기 |
에머슨/관야 |
|
건조 필터 |
댄포스/에머슨 |
|
충격 흡수 장치 |
카스트/파리 |
|
전압 제어 |
댄포스/에머슨/봉생 |
|
팽창 밸브 |
Emerson열 팽창 밸브/ Emerson전자 팽창 밸브/ Danfoss열 팽창 밸브 다양한 온도 및 냉각 용량에 대해 다른 팽창 밸브 선택 |
|
조작 패널 |

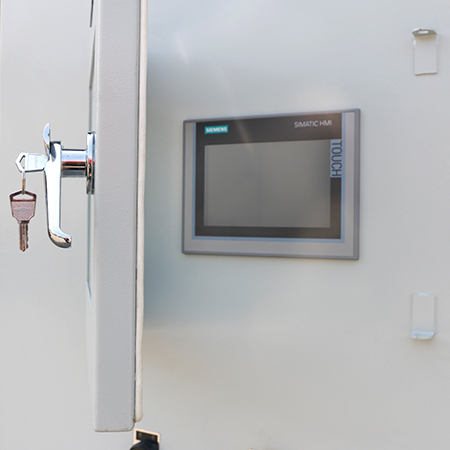

무석Guanya맞춤형7인치 컬러 터치 스크린,온도 곡선 디스플레이\ EXCEL데이터 내보내기 1,일치 지멘스 방폭 터치 스크린(사이트 영역 외부의 조작 패널) 2. GMP, FDA운영 및 기록 모듈(운영자 사용 기록,데이터 기록,경보 기록 등) |
|
안전 보호 |
자기 진단 기능,냉동기 과부하 보호,고압 스위치,과부하 릴레이,열 보호 장치 및 기타 보안 기능. |
|
냉매 |
R-404A / R404A R23하이브리드 냉매/ R404A R23 R14하이브리드 냉매 |
|
인터페이스 크기 |
G1/2、G3/4、G1、DN25 DN32 DN40 DN50 DN65 DN80 DN100（PN10 RF） |
|
수냉식W |
W모델은 수냉식입니다-60도 이하의 물 온도는7도~ 25도 권장 장비 |
|
수냉 응축기 |
케이싱 열교환 기,플레이트 열 교환기,튜브 응축기 파리, Shen Shi, Gao Li, Jin Dian, Xiao Ling등 |
|
전원 공급 장치 |
AC 380V 50HZ삼상5선식 시스템 개별 저전력 모델220V 50HZ단상 460V 60HZ, 220V 60HZ 3상 사용자 정의 할 수 있습니다 |
|
쉘 소재 |
표준 셸SUS 304,맞춤형 스프레이(표준 색상7035) |
|
격리 방폭형 |
사용자 정의 폭발 증거(EXdIIBT4) 무석Guanya폭발 방지 제품 설치 라이센스 번호: PCEC-2017-B025 |
|
긍정적 인 압력 폭발 |
사용자 지정 가능한 양압 폭발(EXPXdmbIICT4)양압 시스템은 수냉식이어야합니다. 무석Guanya폭발 방지 제품 설치 라이센스 번호: PCEC-2017-B025 |
|
자체 가압 시스템 |
옵션으로 자체 가압3bar시스템,시스템의 온도를 확장 할 수 있으며 확장 탱크는 대기압 상태입니다 KDOC-80은 최대250도(-85 ~ 250도)의 가압 시스템에서 사용할 수 있습니다. KDOC-220은 최대320 ° C (-50 ° C ~ 320 ° C)의자가 가압 시스템에서 사용할 수 있으며, KDOC-210은 최고 가용 온도300도(-70도~ 300도)까지 자체 가압 시스템에 사용할 수 있습니다. |
|
유량/압력 |
선택적 유량/압력 센서,터치 스크린상의 유량 및 압력 선택적 제어 흐름/압력 |
|
1대2시스템 |
선택1 - 2시스템(전체 비용은2대1시스템의 구입보다 저렴함) 냉동 난방 시스템에는 내부에 냉장 시스템,난방 시스템,일반 팽창 시스템 및 전기 시스템의 두 가지 독립적 인 순환 시스템이 설치됩니다. |
|
높은 열 방출 제어 |
맞춤형 고 방열 제어 시스템 알고리즘 및 구성 요소 |
|
마이크로 채널 반응기 온도 제어 모듈 |
마이크로 채널 반응기(펌프,내부 순환 시스템,제어 알고리즘,냉동)의 온도 제어 구성 요소에 적용 가능 |
