SUNDI -90℃~250℃(시스템 추가 압력 3bar)
반응기 및 재료의 온도 제어
- 난방 전력3kW~80kW
- 냉각 용량0.2kW~80kW
- 전력 범위8kW~170kW
- 중간 정확도±0.5℃~±1℃
- 재료 정확도±1℃
- 냉매R404A/R508B
- 무게260KG~3150KG
작동 온도: -120°C ~ +350°C
이전에는 달성할 수 없었던 성능
●지능형 온도 제어
프로세스 안정성 및 재현성 극대화
판형 열교환기, 파이프라인 가열, 가장 빠른 가열 및 냉각 속도를 채택합니다.
0.5 ~ 1200kW의 높은 냉각 전력
유체 변화 없는 넓은 온도 범위
● 폐쇄형 시스템, 열 유체 수명 연장
7인치, 10인치 컬러 TFT 터치 스크린 디스플레이
● 포괄적인 경고 및 안전 기능
고온에서 빠르게 냉각(300°C부터) ● 고온에서 빠르게 냉각
자기 구동 펌프 사용, 순환 펌프 누출 해결
구성 세부 정보
| SUNDI | 925W | 935W | 955W | 975W | 9A10W | 9A15W | 9A25W | 9A38W | 9A60W | 9A80W | |
| 온도 범위 | -90℃ ~ +250℃(시스템 추가 압력 3bar) | ||||||||||
| 제어 모드 | 피드백 PID + 당사의 특수 동적 제어 계산, PLC 컨트롤러 | ||||||||||
| 온도 제어 | 공정 온도 제어 및 재킷 온도 제어 모델 | ||||||||||
| 온도 차이 | 재킷 오일과 원료 공정 간의 온도 차이 설정 또는 제어 | ||||||||||
| 프로그램 편집기 | 10개 프로그램, 각 프로그램은 40단계를 편집할 수 있습니다. | ||||||||||

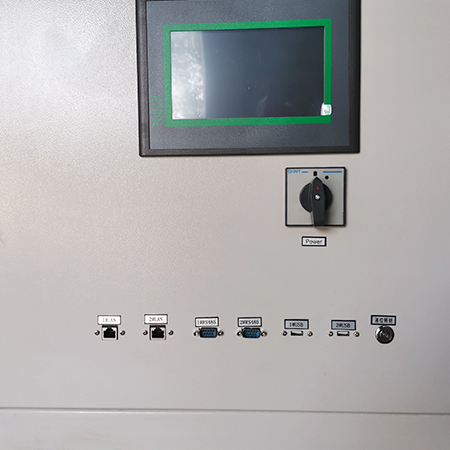

| 통신 프로토콜 | MODBUS RTU 프로토콜, RS485 인터페이스 | ||||||||||
| 재료 온도 피드백 | PT100 또는 4～20mA 또는 통신(일반: PT100) | ||||||||||
| 임시 피드백 | 장비의 입구와 출구, 원자로 재료 온도(외부 온도 센서) 등 세 지점의 온도입니다. | ||||||||||
| 중간 온도 정확도 | ±0.5℃ | ±1℃ | |||||||||
| 재료 온도 정확도 | ±1℃ | ||||||||||
| 난방 전력 kW | 2.5 | 3.5 | 5.5 | 7.5 | 10 | 15 | 25 | 38 | 60 | 80 | |
| 냉각 용량 kW | 250℃ | 2.5 | 3.5 | 5.5 | 7.5 | 10 | 15 | 25 | 38 | 60 | 80 |
| 0℃ | 2.5 | 3.5 | 5.5 | 7.5 | 10 | 15 | 25 | 38 | 60 | 80 | |
| -40℃ | 2 | 2.8 | 5 | 6 | 8 | 12 | 20 | 31 | 48 | 64 | |
| -60℃ | 1.1 | 1.9 | 2.8 | 3.2 | 4.2 | 6 | 10 | 16 | 24 | 32 | |
| -80℃ | 0.35 | 0.5 | 0.8 | 1.2 | 1.6 | 2.1 | 3.5 | 6 | 11 | 15 | |
| -85℃ | 0.2 | 0.3 | 0.5 | 0.7 | 0.85 | 1.3 | 1.9 | 3.5 | 6 | 8 | |
| 최대 순환 펌프 L/min 바 |
20 | 35 | 35 | 50 | 60 | 110 | 150 | 200 | 400 | 400 | |
| 2 | 2 | 2 | 2 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | ||
| 펌프 | LNEYA 마그네틱 드라이브 펌프 | 독일 마그네틱 드라이브 펌프 | |||||||||
| 압축기 | 테쿰세 폐쇄형 컴프레서 | 도린 반밀폐형 컴프레서 | |||||||||
| 확장 밸브 | 에머슨 열팽창 밸브/에머슨 전자식 팽창 밸브/댄포스 열팽창 밸브. | ||||||||||
| 증발기 | 댄포스/카오리 판형 열교환기 | ||||||||||
| 조작 패널 | 7인치 터치 스크린, 온도 곡선 표시\EXCEL 데이터 출력 | ||||||||||

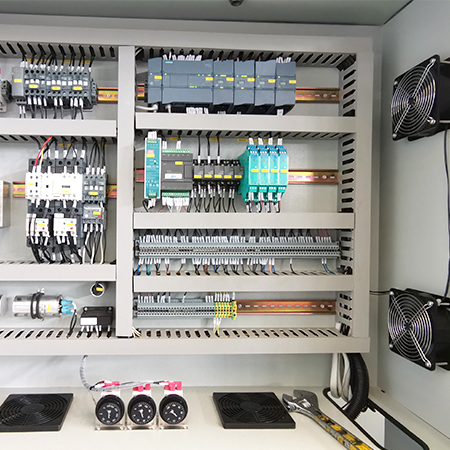

| 안전 보호 | 자가 진단 기능; 냉동고 과부하 보호; 고압 스위치, 과부하 릴레이, 열 보호 장치, 액체 저수위 보호, 고온 보호 및 온도 오류 보호. | ||||||||||
| 폐쇄형 순환 시스템 | 전체 시스템은 완전 폐쇄 순환이며 고온에서는 오일 미스트가없고 저온에서는 수증기가 없으며 시스템이 작동 할 때 압력이 상승하지 않습니다. 시스템은 저온에서 자동으로 오일을 공급합니다. | ||||||||||
| 냉매 | R404A/R23/R14 혼합물, 옵션: R125/R23/R14 혼합물 | ||||||||||
| 연결 크기 | G3/4 | G3/4 | G3/4 | G1 | G1 | DN32 PN10 | DN32 PN10 | DN40 PN10 | DN50 PN10 | DN50 PN10 | |
| 수냉식 W(냉각수@20℃) 타입 | 1100L/H 1.5bar~4bar |
1900L/H 1.5bar~4bar |
2400L/H 1.5bar~4bar |
3200L/H 1.5bar~4bar |
4000L/H 1.5bar~4bar |
8m³/H 1.5bar~4bar |
12m³/H 1.5bar~4bar |
20m³/H 1.5bar~4bar |
30m³/H 1.5bar~4bar |
40m³/H 1.5bar~4bar |
|
| 치수 cm | 55*100*175 | 45*85*130 | 55*100*175 | 55*100*175 | 70*100*175 | 100*150*185 | 205*145*205 | 205*145*205 | 245*145*225 | 300*160*225 | |
| 무게 kg | 260 | 295 | 365 | 570 | 680 | 950 | 1400 | 1750 | 2400 | 3150 | |
| 전원 380V 50HZ | 8kW | 11kW | 16kW | 21kW | 27kW | 38kW | 54kW | 79kW | 120kW | 170kW | |
작동 원리
초고온 냉각 기술은 300℃의 고온에서 직접 냉각이 가능하며[팽창 챔버의 열전달 매체만 공기 중의 산소와 접촉하기 때문에(팽창 탱크의 온도는 상온과 60℃ 사이) 열전달 매체가 산화되고 공기 중의 수분을 흡수할 위험을 줄일 수 있습니다. 고온에서는 열전도 매체가 증발하지 않으며 -80℃ ~ 190℃, -70℃ ~ 220℃, -88℃ ~ 170℃, -55℃ ~ 250℃, -30℃ ~ 300℃의 연속 온도 제어를 가압 없이도 실현할 수 있습니다.

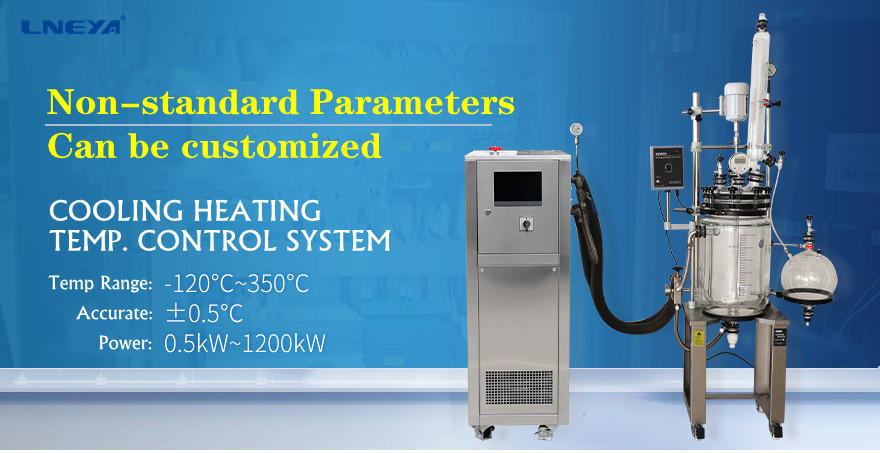

응용 분야: 다양한 반응기(마이크로채널, 유리, 재킷형 반응기 등), 증류 또는 추출 시스템, 실험실, 대학, 연구소, 항공우주, 자동차 산업, 반도체 및 전기 테스트, 화학, 제약, 석유화학, 생화학, 의료, 병원, R&D 작업장, 항공우주, 생물학 및 기타 산업.

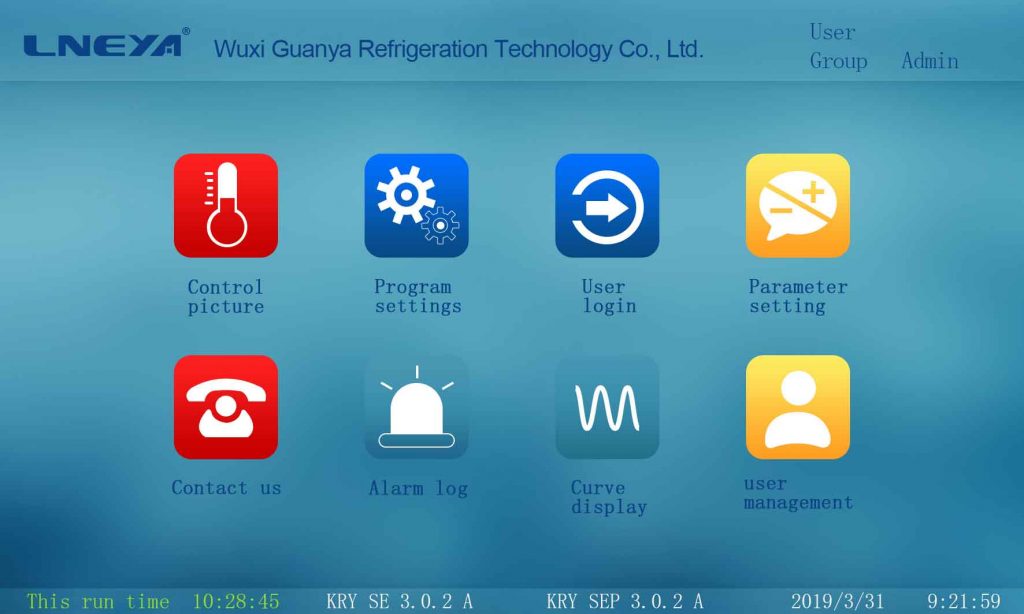

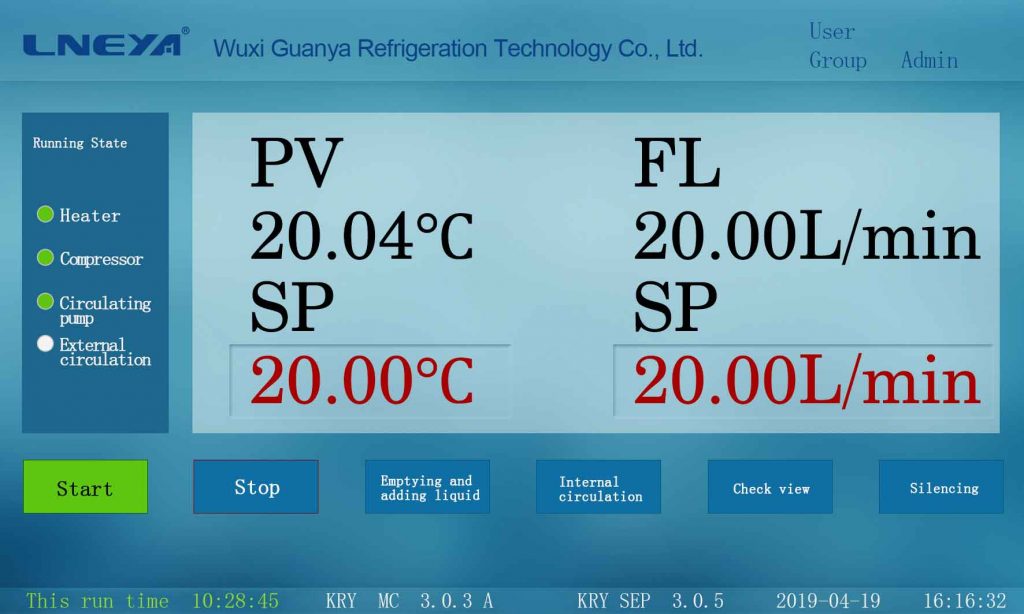

다양한 정보 표시: 다양한 정보 표시
1. 모든 종류의 공정 제어 온도를 표시합니다.
2. 팽창 용기에 있는 열 전도성 매체의 액체 레벨을 표시합니다.
3. 냉장 시스템 작동 표시를 표시합니다.
4. 히터 작동 표시를 표시합니다.
5. 순환 펌프 작동 표시를 표시합니다.
6. 온도 제어(재료 온도 제어 패턴, 열 전도성 매체 온도 제어)를 표시합니다.
7. 온도 상한, 하한 제어를 설정할 수 있습니다.
8. 재킷과 원자로 소재의 온도 차이를 설정할 수 있습니다.
9. 액체가 비었을 때 액체를 추가하라는 알람을 표시합니다.
10. 냉동 컴프레서는 수동 또는 자동으로 작동하도록 설정할 수 있습니다.
