유지 냉각기 시스템 원활한 작동은 컴프레서, 콘덴서, 그리고 증발기. 잘 알려지지 않은 부품은 시스템의 안정성과 효율성을 뒷받침하는 탱크인 경우가 많습니다. 가장 흔하고 종종 혼동되는 두 가지 부품은 팽창 탱크와 버퍼 탱크입니다.

기계실에 들어갔다가 구석에 있는 두 개의 대형 탱크를 발견한 적이 있다면, 그 탱크가 같은 역할을 하는 것인지 궁금해하셨을 것입니다. 그렇지 않습니다. 냉각기 시스템의 성능에서 각각 다른 역할을 하며, 그 차이를 알면 골치 아픈 문제, 예기치 않은 가동 중단 시간, 불필요한 에너지 비용을 줄일 수 있습니다.

이 글에서는 각 탱크가 하는 일, 탱크의 위치, 장기적으로 시스템에 미치는 영향에 대해 전문 용어에 얽매이지 않고 자세히 설명합니다.

확장 탱크란 무엇인가요?

팽창 탱크는 압력 제어 장치입니다. 팽창 탱크는 폐쇄 루프 냉각수 시스템냉각수는 가열되면 몇도까지 팽창합니다. 이러한 팽창은 시스템에 추가적인 압력을 발생시킵니다. 관리하지 않으면 이 압력으로 인해 파이프, 밸브, 심지어 냉각기 자체에 무리가 갈 수 있습니다.

팽창 탱크의 역할은 이 여분의 부피를 흡수하는 것입니다. 냉각기 유체 시스템 압력을 안정적으로 유지합니다. 탱크 내부의 유연한 다이어프램 또는 블래더를 사용하여 이를 수행합니다. 한쪽에는 냉각수에서 나오는 냉각수가 있습니다. 냉각기 루프. 다른 쪽에는 특정 압력으로 미리 충전된 공기 또는 질소가 있습니다.

냉각수가 팽창하면 블래더를 밀면서 에어 쿠션을 압축합니다. 이렇게 하면 압력이 급상승하는 것을 방지하고 시스템을 안전하게 유지할 수 있습니다. 이 기능이 없으면 릴리프 밸브의 방전, 누출 또는 파이프 파열과 같은 최악의 상황이 발생할 수 있습니다.

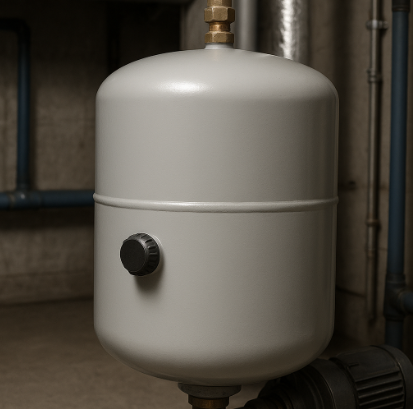

버퍼 탱크란 무엇인가요?

버퍼 탱크는 열 안정성이 중요합니다. 냉각기는 지속적으로 시작하고 멈추지 않고 안정적으로 작동할 때 가장 잘 작동합니다. 하지만 실제 환경에서는 냉각 시스템의 부하가 변동될 수 있으며 때로는 급격하게 변동될 수도 있습니다.

버퍼 탱크는 루프에 냉각수 용량을 추가합니다. 이 "열 질량"은 온도 변화를 완화하고 냉각기가 너무 자주 켜지고 꺼지는 쇼트 사이클링을 방지합니다. 쇼트 사이클링은 비효율적일 뿐만 아니라 컴프레서를 예상보다 빨리 마모시킬 수 있습니다.

버퍼 탱크는 압력을 신경 쓰지 않습니다. 냉각수를 저장하고 방출하여 수요가 급변하더라도 프로세스 또는 건물에 대한 공급 온도가 안정적으로 유지되도록 하는 역할을 합니다.

확장 탱크와 버퍼 탱크의 차이점

둘 다 '탱크'라고 불리며 같은 시스템에 속해 있지만, 핵심 기능은 이보다 더 다를 수 없습니다.

기능

팽창 탱크는 물 팽창으로 인한 시스템 압력을 제어합니다. 버퍼 탱크는 온도 안정성을 유지하고 쇼트 사이클을 방지합니다. 즉, 팽창 탱크는 압력 균형에 초점을 맞추고 버퍼 탱크는 열 안정성에 초점을 맞춥니다.

설치 위치

배관 레이아웃에서 각 탱크의 위치가 중요합니다. 팽창 탱크는 일반적으로 압력 변화가 없는 지점, 즉 시스템의 공기 분리기 근처나 펌프 앞의 리턴 라인에 설치됩니다. 펌프 작동의 영향을 받지 않고 전체 시스템 압력을 '볼 수' 있어야 합니다.

버퍼 탱크는 일반적으로 냉각기와 부하 사이에 있는 주 냉각수 루프에 직접 설치됩니다. 일부 설정에서는 설계 우선순위에 따라 공급 측에 배치되고, 다른 설정에서는 회수 측에 배치됩니다.

내부 구조

팽창 탱크에는 물과 공기를 분리하는 다이어프램 또는 블래더가 있습니다. 공기 쪽은 미리 가압되어 있고 물 쪽은 시스템에 연결됩니다.

버퍼 탱크는 입구와 출구 포트가 있는 단열 처리된 커다란 물통일 뿐입니다. 블래더나 에어 쿠션 없이 물만 들어 있습니다. 일부 디자인에는 혼합을 개선하기 위한 배플이 포함되어 있습니다.

시스템에서의 주요 역할

운영자가 일상적인 운영에서 실제로 차이를 느낄 수 있는 부분은 바로 이 부분입니다.

팽창 탱크가 고장 나면 불규칙한 압력 수치, 릴리프 밸브 배출 또는 공기 결합이 나타나고, 버퍼 탱크의 크기가 작거나 없는 경우 냉각기가 정상보다 더 많이 켜지고 꺼지는 소리가 들리며 공급 온도가 변동합니다.

유지 관리 및 운영 비용

두 탱크 모두 활성 기계 부품에 비해 유지 관리가 덜 필요하지만 "한 번 설정하고 잊어버리는" 방식은 아닙니다.

팽창 탱크는 충전 전 압력을 주기적으로 점검해야 합니다. 시간이 지나면 방광이 마모되거나 파열되어 공기가 물과 섞여 압력 관리 기능이 저하될 수 있습니다.

버퍼 탱크의 유지 관리는 최소한의 작업으로, 일반적으로 단열재와 피팅의 누출 여부를 확인하는 것으로 제한됩니다. 하지만 침전물이나 이물질이 쌓이면 세척해야 합니다.

비용 측면에서 확장 탱크는 일반적으로 버퍼 탱크보다 저렴하며, 특히 대규모 시스템에서는 더욱 그렇습니다. 하지만 확장 탱크는 배관 파열을 방지하고 버퍼 탱크는 짧은 주기로 인한 고가의 컴프레서 교체 비용을 절감할 수 있다는 점에서 실질적인 비용 차이가 드러납니다.

일반적인 애플리케이션

팽창 탱크는 온도 변화가 심한 폐쇄 루프 냉수 시스템, 수열 난방 시스템 및 공정 냉각 라인에 사용됩니다.

버퍼 탱크는 부하가 적거나 부하 변동이 큰 시스템에서 일반적으로 사용됩니다, 멀티 냉각기 플랜트 간헐적인 수요가 있는 장비의 균형 잡힌 작동과 공정 냉각이 필요한 경우.

산업 환경에서는 압력 관리용 탱크와 온도 안정화용 탱크가 모두 설치되어 있는 경우를 흔히 볼 수 있습니다. 둘 중 하나를 건너뛰면 나중에 골치 아픈 일이 생길 수 있습니다.

결론

"냉각기 탱크"라고 하면 모두 같은 역할을 한다고 생각하기 쉽습니다. 하지만 앞서 살펴본 것처럼 팽창 탱크와 버퍼 탱크는 동일한 냉각기 시스템에서 완전히 다른 역할을 합니다. 하나는 압력을 조절하고 다른 하나는 온도를 일정하게 유지합니다.

다음과 같은 경우 냉각기 성능 저하 문제 해결이러한 수동 구성 요소를 간과해서는 안 됩니다. 움직이는 부품이 없을 수도 있지만 시스템 안정성을 좌우할 수 있습니다.

냉각기 탱크의 크기를 조정하거나 업그레이드하는 데 도움이 필요하신가요? LNEYA 팀은 맞춤형 온도 제어 솔루션을 제공할 준비가 되어 있습니다.
