Cooling Heating of reactor and material
SUNDI -25℃~300℃- 냉각 용량1kW~200kW
- 난방 전력2.5kW~200kW
- 전력 범위4kW~260kW
- 중간 정확도±0.5℃~±1℃
- 재료 정확도±1℃~±1.5℃
- 냉매R404A/R507C
- 무게130KG~2250KG
제품 설명
![](https://www.lneya.com/wp-content/uploads/2023/05/sundi-zhutu.jpg)
작동 온도: -120°C ~ +350°C
이전에는 달성할 수 없었던 성능
●지능형 온도 제어
프로세스 안정성 및 재현성 극대화
판형 열교환기, 파이프라인 가열, 가장 빠른 가열 및 냉각 속도를 채택합니다.
0.5 ~ 1200kW의 높은 냉각 전력
유체 변화 없는 넓은 온도 범위
● 폐쇄형 시스템, 열 유체 수명 연장
7인치, 10인치 컬러 TFT 터치 스크린 디스플레이
● 포괄적인 경고 및 안전 기능
고온에서 빠르게 냉각(300°C부터) ● 고온에서 빠르게 냉각
자기 구동 펌프 사용, 순환 펌프 누출 해결
구성 세부 정보
모델 | SUNDI -225V SUNDI -225WV |
SUNDI -235V SUNDI -235WV |
SUNDI -255V SUNDI -255WV |
SUNDI -275V SUNDI -275WV |
SUNDI -2A10V SUNDI -2A10WV |
SUNDI -2A15V SUNDI -2A15WV |
SUNDI -2A25V SUNDI -2A25WV |
SUNDI -2A38WV |
SUNDI -2A60WV |
SUNDI -2A95WV |
SUNDI -2A130WV |
SUNDI -2A200WV |
|
Temp. range | -25℃~+300℃ | ||||||||||||
Control Mode | Feedback PID + Our special dynamic control calculation, PLC controller | ||||||||||||
온도 제어 | Process temp. control and jacket temp. control model | ||||||||||||
Temp. difference | Set or control the temperature difference between jacket oil and raw material process | ||||||||||||
Program Editor | 5 programs, each program can edit 40 steps. | ||||||||||||
커뮤니케이션 Portocol |
MODBUS RTU Protocol, RS485 interface | ||||||||||||
Material temp. feedback |
PT100 OR 4~20mA or communication(normal: PT100) | ||||||||||||
Temp. feedback | The temp. of three points: the inlet and outlet of equipment, reactor material temp.(external temp. sensor) | ||||||||||||
Medium temp. acccuracy |
±0.5℃ | ||||||||||||
Material temp. accuracy |
±1℃ | ||||||||||||
Heating power kW | 2.5 | 3.5 | 5.5 | 7.5 | 10 | 15 | 25 | 38 | 60 | 95 | 130 | 200 | |
냉각 용량 kW at |
300℃ | 2.5 | 3.5 | 5.5 | 7.5 | 10 | 15 | 25 | 38 | 60 | 95 | 130 | 200 |
100℃ | 2.5 | 3.5 | 5.5 | 7.5 | 10 | 15 | 25 | 38 | 60 | 95 | 130 | 200 | |
50℃ | 2.5 | 3.5 | 5.5 | 7.5 | 10 | 15 | 25 | 38 | 60 | 95 | 130 | 200 | |
20℃ | 2.5 | 3.5 | 5.5 | 7.5 | 10 | 15 | 25 | 38 | 60 | 95 | 130 | 200 | |
-5℃ | 2 | 3 | 4.5 | 6.6 | 8 | 12 | 19 | 30 | 46 | 70 | 80 | 125 | |
-20℃ | 1 | 1.8 | 2.8 | 3.8 | 4.6 | 7 | 12 | 16 | 22 | 32 | 43 | 65 | |
Circulation pump max L/min bar |
20 | 35 | 35 | 50 | 60 | 110 | 150 | 150 | 250 | 400 | 400 | 600 | |
1.2 | 1.2 | 1.2 | 1.2 | 1.5 | 1.5 | 1.5 | 1.5 | 2.5 | 2.5 | 2.5 | 2.5 | ||
펌프 | magnetic drive pump | ||||||||||||
압축기 | 미쓰비시 | Emerson copeland vortex flexible | Dorin seni-closed compressor | ||||||||||
Expansion valve | Electronic expansion valve | ||||||||||||
증발기 | Plate heat exchanger | ||||||||||||
Operation Panel | 7-inch touch screen,show temp curve\EXCEL data output | ||||||||||||
Safety protection | Self-diagnosis function; freezer overload protection; high pressure switch, overload relay,thermal protection device, liquid low level protection, high temperature protection and temperature fault protection. |
||||||||||||
Closed circulation 시스템 |
The whole system is full closed circulation, there is no oil mist at high temperature and no water vapor at low temperature, pressure do not rise up when system is running. The system will supply oil automatically at low temperature. |
||||||||||||
냉매 | R404A/R507C, optional: R448A | ||||||||||||
Connection size | ZG1/2 | ZG3/4 | ZG3/4 | ZG1 | ZG1 | ZG1 | DN32 | DN40 | DN50 | DN65 | DN65 | DN80 | |
Water-cooled type W(@20℃) |
600 L/H |
800 L/H |
1200 L/H |
1600 L/H |
2400 L/H |
3000 L/H |
6 m³/H |
10 m³/H |
12 m³/H |
18 m³/H |
24 m³/H |
36 m³/H |
|
차원 (water type)cm |
40 *70 *130 |
45 *70 *160 |
55 *70 *175 |
55 *70 *175 |
70 *85 *185 |
80 *120 *185 |
80 *120 *185 |
100 *150 *185 |
200 *145 *205 |
200 *145 *205 |
250 *145 *225 |
300 *160 *225 |
|
Weight kg | 130 | 180 | 195 | 260 | 320 | 390 | 620 | 820 | 1100 | 1350 | 1680 | 2250 | |
Power 380V 50HZ | 4kW | 6kW | 8kW | 11kW | 14kW | 21kW | 34kW | 52kW | 79kW | 123kW | 165kW | 260kW |

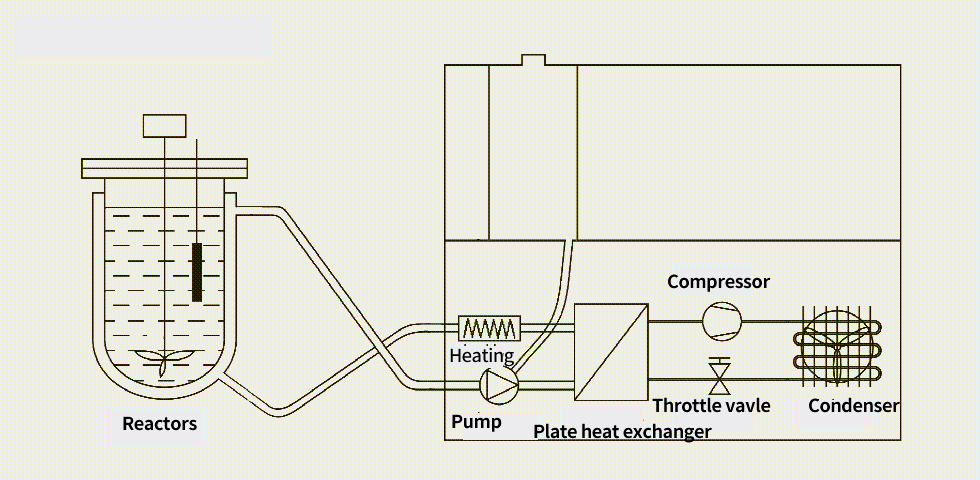

작동 원리
![](https://www.lneya.com/wp-content/uploads/2023/05/sundi-yuanli-4.gif)
초고온 냉각 기술은 300℃의 고온에서 직접 냉각이 가능하며[팽창 챔버의 열전달 매체만 공기 중의 산소와 접촉하기 때문에(팽창 탱크의 온도는 상온과 60℃ 사이) 열전달 매체가 산화되고 공기 중의 수분을 흡수할 위험을 줄일 수 있습니다. 고온에서는 열전도 매체가 증발하지 않으며 -80℃ ~ 190℃, -70℃ ~ 220℃, -88℃ ~ 170℃, -55℃ ~ 250℃, -30℃ ~ 300℃의 연속 온도 제어를 가압 없이도 실현할 수 있습니다.
![](https://www.lneya.com/wp-content/uploads/2023/05/sundi-series1-4.jpg)
응용 분야: 다양한 반응기(마이크로채널, 유리, 재킷형 반응기 등), 증류 또는 추출 시스템, 실험실, 대학, 연구소, 항공우주, 자동차 산업, 반도체 및 전기 테스트, 화학, 제약, 석유화학, 생화학, 의료, 병원, R&D 작업장, 항공우주, 생물학 및 기타 산업.
![](https://www.lneya.com/wp-content/uploads/2023/05/aircooledapplication.jpg)
다양한 정보 표시: 다양한 정보 표시
![](https://www.lneya.com/wp-content/uploads/2023/05/jiemian-1-11-1024x614.jpg)
![](https://www.lneya.com/wp-content/uploads/2023/05/1-1-15-1024x614.jpg)
1. 모든 종류의 공정 제어 온도를 표시합니다.
2. 팽창 용기에 있는 열 전도성 매체의 액체 레벨을 표시합니다.
3. 냉장 시스템 작동 표시를 표시합니다.
4. 히터 작동 표시를 표시합니다.
5. 순환 펌프 작동 표시를 표시합니다.
6. 온도 제어(재료 온도 제어 패턴, 열 전도성 매체 온도 제어)를 표시합니다.
7. 온도 상한, 하한 제어를 설정할 수 있습니다.
8. 재킷과 원자로 소재의 온도 차이를 설정할 수 있습니다.
9. 액체가 비었을 때 액체를 추가하라는 알람을 표시합니다.
10. 냉동 컴프레서는 수동 또는 자동으로 작동하도록 설정할 수 있습니다.
![](https://www.lneya.com/wp-content/uploads/2023/05/kelianjie-10.png)
